Как и многие сотни лет назад, основное назначение ворот – это ограничение доступа посторонних лиц на определенную, огороженную забором или воротами территорию.  В данной статье мы затронем вопрос видов ворот, их конструктивных особенностей и эксплуатации.

Классификация ворот

В настоящее время, существует много типов ворот, которые классифицируются по различным принципам. При этом, одни и те же ворота могут одновременно оказаться в разных группах.
 Учитывая область применения ворот, их можно условно разделить на ворота промышленные и гаражные. Под гаражными воротами подразумеваются ворота, используемые для въезда на загородный участок и, непосредственно, в гараж. Под промышленными воротами, подразумеваются ворота, используемые на промышленных предприятиях, производствах, складах, для въезда  на территорию гаражного кооператива и т.п. При этом ворота различаются по огнестойкости, влагозащищенности, энергосбережению.
 Ворота можно классифицировать по типу открывания. Выделяется группы откатных ворот, распашных, подъемных, складывающихся, скручивающихся.

ворота

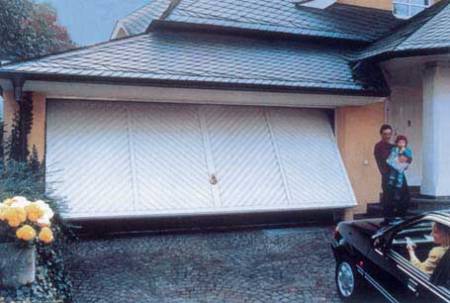

Рис. 1 Пример подъемно-поворотных ворот.

По конструкции использования полотна ворот, их подразделяют на цельные ворота, и секционные.

ворота

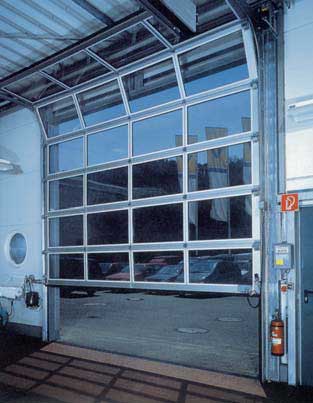

Рис. 2 Вариант секционных ворот.

И последним вариантом подразделения ворот, является способ управления ими – ручной или автоматический.
 При этом, при установке ворот, необходимо учитывать безопасность их использования. Наиболее полными стандартами по безопасности являются стандарты EN12604 и EN12453. Выполнение требований этих стандартов обеспечит надежную защиту владельцев данных конструкций. Использование стандартов исключает защемление пальцев, непроизвольное движение ворот при их неисправности.
 Теперь более подробно о конструкции каждой группы ворот.

Откатные ворота

Большой популярностью, как в промышленном секторе, так и среди собственников загородных участков, пользуются откатные ворота, особенно если они оборудованы автоматической системой открывания.

ворота

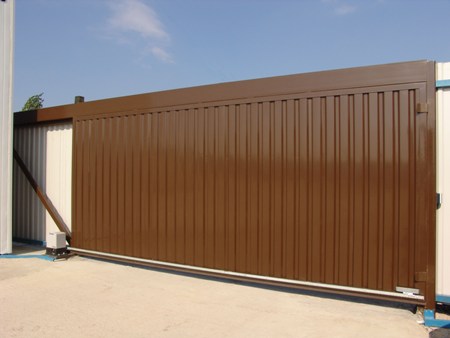

Рис. 3 Откатные ворота из профлиста

Преимуществами данной конструкции является отсутствие ограничения по высоте въезжающих транспортных средств, большая ширина открытого проема,  минимум занимаемого пространства, как в закрытом, так и в открытом положении.

ворота

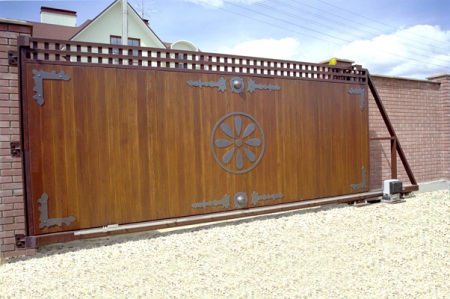

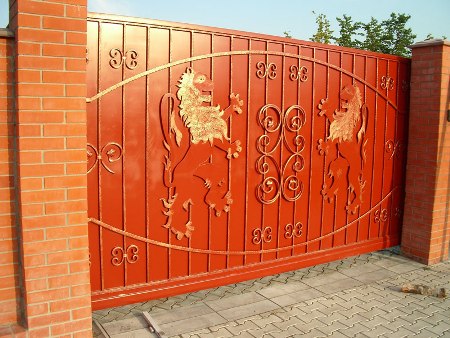

Рис. 4 Художественные откатные ворота

 Еще одним преимуществом откатных ворот, является целостность запирающего полотна и возможность размещения на нем целостного эстетически привлекательного орнамента.

ворота

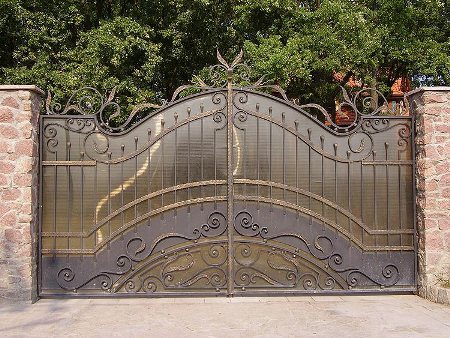

Рис. 5 Откатные ворота с элементами ковки

  Использование металлопрофиля или сайдинга  различной расцветки, прекрасно подойдет для промышленных предприятий, а для загородных участков наиболее предпочтительно использование дерева и кованных конструкций, которые позволяют создать уникальное оформление въездных ворот.
 К минусам таких ворот можно отнести постоянный контроль за направляющей рельсой на которой они установлены. Попадание грязи, снега, может затруднить или даже приостановить эксплуатации откатных ворот.

Распашные ворота

Распашные ворота, это, вероятно, самый старый тип ворот, и наиболее распространенный.  Именно простота и надежность, данного типа ворот, придают ему такую популярность. Поставленные на подшипниковые петли, ворота могут открываться, как внутрь, так и наружу. Достоинства распашных ворот, практически, те же самые, что и у откатных ворот, кроме одного, но очень существенного минуса. Распашные ворота требуют свободного пространства на ширину створки ворот при открытии.  Дизайн распашных ворот ничем не ограничивается, кроме фантазии владельца участка.

ворота

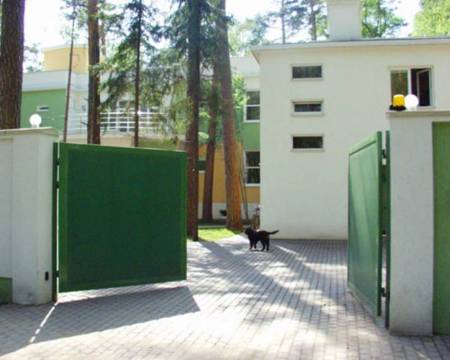

Рис. 6 Распашные ворота

Распашные ворота могут быть оборудованы электроприводом, как и откатные ворота. При монтаже таких стоит уделить внимание петлям ворот, это наиболее важная составляющая от которой будет зависеть срок их эксплуатации.

Секционные ворота

 Большое распространение в последние году получили секционные ворота. Они широко используются, как в частных домах, в основном, в гаражах, так и в промышленном секторе.

ворота

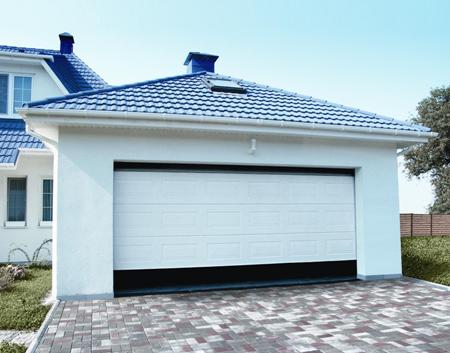

Рис. 7 Секционные ворота способны легко переместиться под потолок и сэкономить пространство внизу

Конструкция секционных ворот несколько более сложная, чем у выше рассмотренных ворот. Полотно секционных ворот состоит из отдельных секций, называемыми ламелями, которые скрепляются между собой шарнирами. По краям полотна устанавливаются ролики с подшипниками, которые обеспечивают скольжение полотна по направляющим. Секции, с помощью электромеханизма, поднимаются верх и уходят под потолок, не занимая пространства внизу или сбоку ворот. Этим они выгодно отличаются от откатных, и, особенно, от распашных ворот.
 Минусом таких ворот является уменьшение жесткости конструкции, так как ворота все же состоят из отдельных составляющих.

Автоматика для ворот

 Приводы распашных ворот делятся на линейные, рычажные, подземной установки. Линейные приводы состоят из навесных активаторов, и управление воротами происходит за счет изменения длины активатора (рисунок 9), либо посредством применения редуктора и электродвигателя (рисунок 8 - слева)

ворота

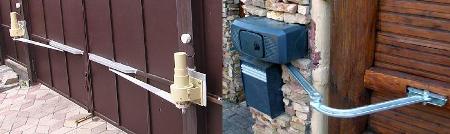

Рис. 8 Приводы для распашных ворот

Распрастранено применение приводов представлящих из себя гидравлический цилиндр. Шток выдвигается и задвигается, меняя свою строительную длину, тем самым открывая или закрывая ворота

ворота

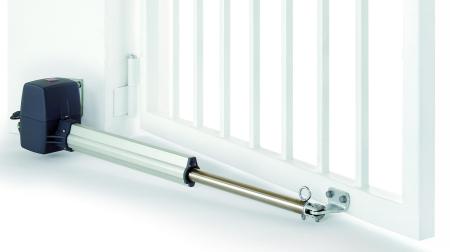

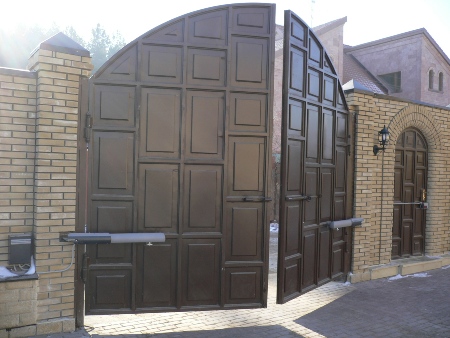

Рис. 9 Гидравлический привод для распашных ворот

Следующий вид приводов -  это рычажный механизм состоящий из электромотора с редуктором, расположенных на неподвижной части ворот, и системы рычагов, крепящегося на створке ворот и непосредственно к оси редуктора. (рисунок 8 - справа)
 Привод подземной установки, располагается в проезжей части, вблизи оси петель створок ворот. Они, так же, могут быть электромеханическими, или гидравлическими.
 Для откатных ворот используется электродвигатель с редуктором и ведущей шестерней. Усилие в механизмах регулируется электронным способом (путем ограничения протекающего тока) или с использованием фрикционной муфты. (при возникновении очень большого крутящего момента, мыфта не передает полный крутящий момент на исполнительный механизм)

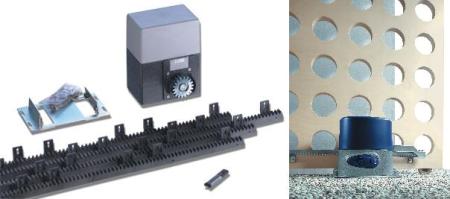

 Откатные ворота могут быть приведены в действие посредством электродвигателя с лебедкой наматывающей на себя металлический трос (конструкция как правило применима для промышленных ворот). Второй вариант применение зубчатой рейки и привода с шестеренкой. Зубчатая река крепиться к телу ворот, шестерня вращаясь сдвигает створки в нужном направлении. Сам привод с шестерней жестко закреплен.

ворота

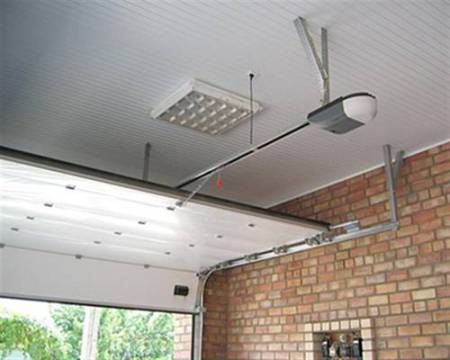

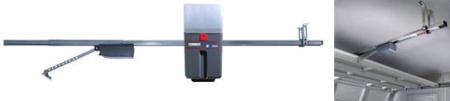

И наконец приводы секционных ворот перемещаются под потолком на направляющей. Тяга прикрепленная к самой верхней ламели двигает всю конструкцию по направляющим, расположенным с двух сторон. Соответсвенно ворота открываются или закрываются.

ворота

 Кроме приводов, ворота могут быть дополнительно оборудованы и кодовыми замками или системамы дистанционного управления, открывающими ворота только после генерации определенного радиосигнала, инфрокрасного излучения, считывания кода с магнитной карточки и так далее. Именно комплексное применение привода ворот и систем безопасности делает их столь удобными в использовании.

Стоимость ворот

Стоимость ворот существенно колеблется от производителя к производителю и от региона к региону. Здесь будут приведены лишь несколько примеров ценовой политики по регионам России.
-  В С-Петербурге распашные ворота, в зависимости от размера,  стоят от 600 евро до 1000 евро. Электропривод обойдется в 250 евро.
-  В Петрозаводске кованные ворота  будут стоить 250 евро за 1 кв. м. Да и вообще кованные ворота уже как не серийный товар, а именно художественное произведение искусства оценивается всегда по квадратному метражу
- В Воронеже ворота из профнастила, наиболее простой вариант (в зависимости от размера) стоят от 300 евро до 450 евро.

Фото ворот

ворота

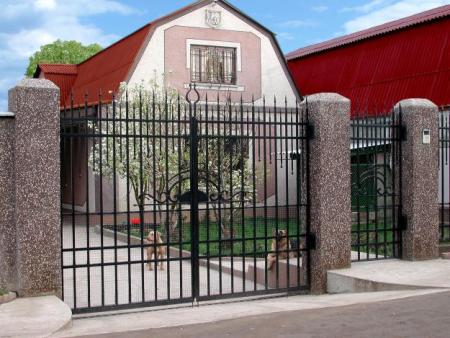

... распашные ворота классика на все времена

ворота

кованные элементы всегда выделят ваши ворота, порадуют глаз завитками индивидуальности форм

ворота

Американский вариант ворот для гаража. Удобно, но жесткость конструкции при этом очень сильно страдает ...

ворота

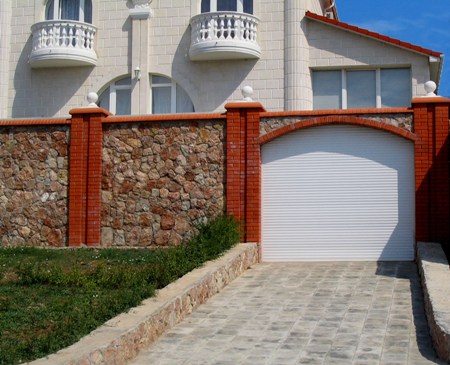

... а вот применение секционных скручивающихся ворот на въезде в двор, наиболее оптимальный вариант их применения

ворота
