Иногда не очень удобно покидать помещение в полной темноте, особенно когда уходя приходится выключать весь свет. Глаза медленно привыкают к резкому перепаду освещения, приходиться передвигаться на ощупь, что совсем не удобно. В случае если вам нужна задержка выключения света лампы, люстры в вашей комнате, коридоре после нажатия на выключатель, то данная статья поможет решить эту проблему

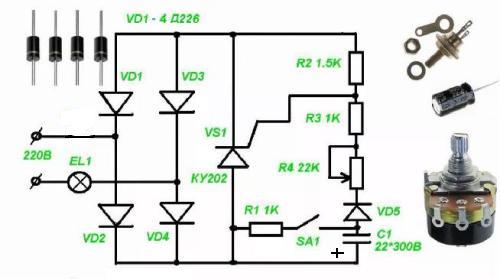

 Принципиальная схема задержки выключения света в комнате приведена на рисунке 1. Основным управляющим элементом является тиристор. Так как тиристор пропускает постоянный ток, при  условии положительно управляющего потенциала, в схеме применен диодный мост на диодах Д1-Д4.
 Алгоритм схемы задержки выключения света следующий.
 При включении света задействован выключатель SA1. При его включении тиристор открывается, конденсатор С1 заряжается, лампа горит. При отключении конденсатор разряжается на управляющий контакт тиристора и тиристор открыт до тех пор пока конденсатор не разрядится полностью.
 Задержка времени выключения света зависит от емкости конденсатора и номинала резисторов R3, R4. При увелечении емкости конденсатора время задержки будет увеличиваться. При увеличении номинала сопротивлений время задержки освещения будет уменьшаться

Задержка выключения света в комнате

В схеме возможно применение радиоэлементов:
- Тиристоров серии К, Л и М, то есть с напряжением от 300 вольт и током до 10 А;
- Конденсатор С1 с рабочим напряжением  вольт;
- диод VD 5 c пропускным током до 3 А

Комментарии

0 #4 Юрий 01.09.2020 23:59
Собрал схему,лампа выключается, но потом опять включается и снова выключается. Время включения и выключения меняется хаотически. Почему так происходит?
-1 #3 Александр 10.11.2014 11:27
Можно ли в данной схеме убрать диодный мост и применить симистор?
-3 #2 Dexter 05.11.2014 20:32
а вот у меня такая схемка уже 20 лет работает, и без верхнего резистора на 1.5к.
-1 #1 джон 15.07.2014 21:12
Спасибо! :roll:
