Сотовая связь, а само собой и сотовые телефоны вошли в нашу жизнь давно и навсегда! Они стали нам уже всем, чем можно, не только средством связи, но и навигаторами, информационными справочниками, мобильными медиакомплексами. Кроме того, сотовый телефон еще можно использовать как средство оповещения при  на режимном объекте, то есть вызывая абонента при срабатывании датчика сигнализации. Таким образом, сам телефон становится часть этой самой сигнализации. Вот именно о такой сигнализации из мобильного телефона своими руками мы и расскажем в нашей статье.
Что необходимо будет для сигнализации из мобильного телефона

Для сигнализации из мобильного телефона нам потребуется, прежде всего, этот самый мобильный телефон. При этом важным обстоятельством будет тот факт, что телефон должен иметь «быстрый вызов» и набирать нужный нам номер с одного нажатия. То есть нажали, и при этом телефон должен выйти из режима ожидания, а также набрать номер. Все остальные варианты нам не подходят! Сразу скажем, что такие телефоны есть и их можно найти, надо только искать! В нашем случае это Samsung GT-E1080. На самом деле это вовсе не догма. Как мы сказали, здесь главное нажал -  позвонил.

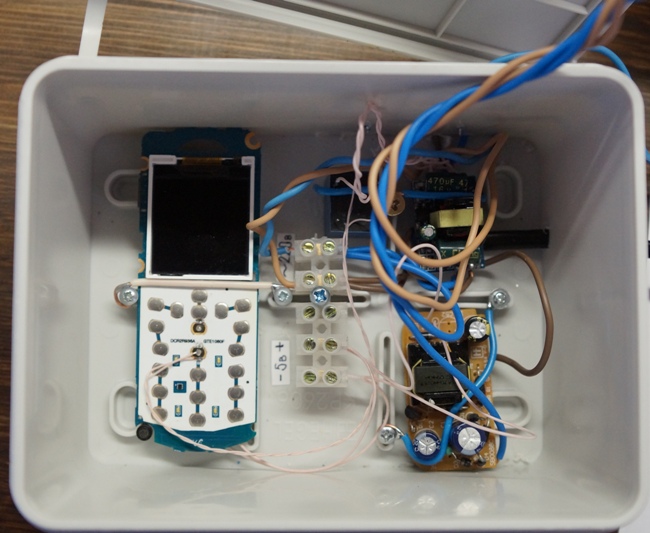

 Кроме того нам потребуется датчик движения на 220 вольт. Необходима будет штатная зарядка от телефона. Нужен будет маленький блок питания на 5 вольт. Реле для коммутации контактов кнопки на 5 вольт.  Светодиоды для индикации. Корпус, в нашем случае распределительная коробка и пару тумблеров и провода для пайки.

Как сделать сигнализацию из мобильного телефона своими руками

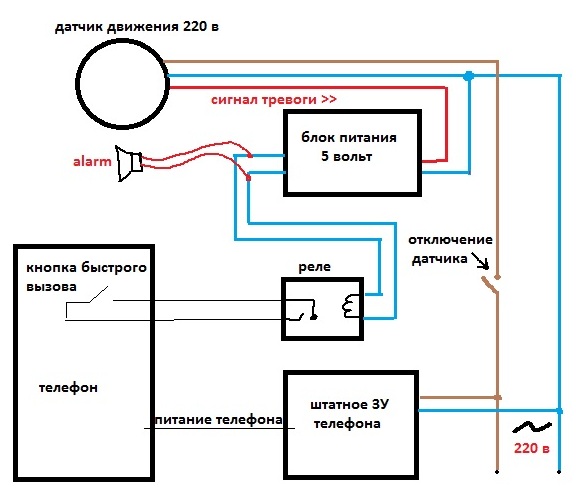

Теперь непосредственно о самом процессе сборки сигнализации. Как ни странно, здесь особо знать ничего не надо, это мы про знания в электронике, ведь такая сигнализация собирается уже из готовых блоков, которые мы перечислили выше. По факту вы обеспечиваете питание всех блоков и подключение реле и датчика движения. Смотрите схему.

То есть все блоки питания подключаются к 220 вольтам. При этом штатная зарядное устройство питает телефон. Датчик движения при срабатывании подает сигнал на блок питания 5 вольт. Блок питания включает реле. Реле замыкается на время срабатывания датчика. Это порядка 30 секунд. Этого времени вполне достаточно, чтобы замкнутые контакты кнопки телефона, которые коммутируются самим реле, заставили телефон сделать «быстрый набор» на заранее вбитый номер. Здесь надо будет подключить провода к той кнопке клавиатуры, за которой как раз и числиться этот самый номер. То есть ваш номер. Звонок на телефон и будет означать, что сработал датчик движения, а значит, сигнализация приведена в действие.

Особенности данной сигнализации из мобильного телефона

Как мы считаем, особенностью данной сигнализации является работа с датчиком движения на 220 вольт. Обычно для таких целей используют датчики движения на 5 вольт, типа как для Arduino. Минусами такого решения является более дорогой датчик, использование блока питания для включения реле. А к плюсам можно отнести универсальность применения датчика, наличие корпуса на нем, что позволит закрепить его на стену, потолок. Возможность подключить мощную сирену, хоть на 220 вольт, хоть на 5 вольт. Смотря куда сделать подключение, до блока питания 5 вольт или после. Еще одним плюсом является реализация коммутации на реле, а не транзисторе, как предлагают многие решения. В этом случае схемы телефона и датчика движения оказываются полностью электрически развязанными, в итоге не влияют друг на друга. Это не приведет к самопроизвольному срабатыванию датчика, а  также не выведет из строя телефон так как внешний потенциал не попадет никогда на его клавиши-контакты. В общем, как всегда, свои недостатки привносят и свои достоинства.

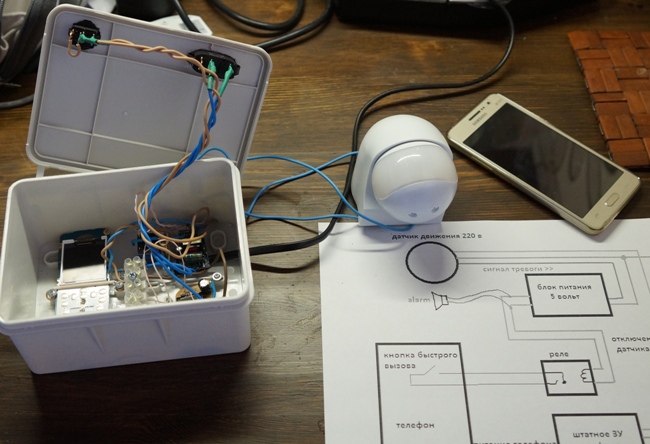

Подводя итог и видео о том, как работает сигнализация из мобильного телефона собранного своими руками

 Применять такую сигнализацию можно хоть для дома, хоть для гаража, хоть еще для чего либо. Во всех этих случаях она будет прекрасно справляться со своими задачами. Единственное, при установке сигнализации мы бы вам советовали подключить ее к бесперебойному блоку питания. Это позволит сработать сигнализации если даже злоумышленники отключат охраняемый объект от напряжения. Также из рекомендаций было бы установить сигнализацию в простенький металлический ящик. Вроде  тех, что используются для установки счетчиков. Это необходимо для того, чтобы сигнализация успела отработать свой вызов до момента ее нейтрализации преступниками. Вот собственно и все! Как вы видите сделать сигнализацию на мобильном телефоне под силу большинству из вас. Каких-либо особых знаний и умений это не требует!

Видео о том как сделать сигнализация из сотового телефона своими руками
