Подключение дверного звонка В нашей жизни множество многогранных ситуаций и случаев. Одним из таких актуальных и при этом несложных случаев является задача о том, как подключить звонок у входной двери квартиры (дома). Прямо скажем, задача подключения дверного звонка проста и может быть решена самостоятельно, без привлечения специалистов.
 Эта статья как раз и будет посвящена данной теме. Рассмотрены возможные варианты и схемы подключения дверного звонка, типовые ошибки подключения, причины отказа его работы. Также будут рассмотрены варианты схем включения звонка из разных мест (две параллельные кнопки), случай когда требуется подключить два звонка в разных местах. Ну, давайте обо всем по порядку...


Прежде всего, хочется начать с того какие звонки встречаются, то есть бывают в продаже и о том, какой лучше выбрать. Да, действительно, представленные в продаже звонки могут отличаться между собой, и это отличие заключается в питании звонка.

Виды дверных звонков в зависимости от питания

 В принципе, как мы уже сказали, основное различие звонков это питающее напряжение. Так бывают звонки с напряжением 220 вольт и работающие от батареек.  Преимущества первых заключается в том, что для их работы не требуется переделывать электропроводку в квартире. В большинстве случаев квартиры уже имеют стандартную встроенную в стену схему включения звонка (первая схема в абзаце "Схемы подключения дверного звонка"). Минусом таких звонков является зависимость от электричества в 220 вольт и опасный ток, порой более 100 мА.
 Во втором варианте, мы получаем два плюса. Во-первых, это безопасное напряжение. Во-вторых, независимость питания. Минусом звонков работающих от батареек является необходимость покупки и замены этих самых батареек. Кроме того, если звонок не беспроводной, то монтаж собственной схемы подключения звонка.
 А вот беспроводные звонки, пожалуй, можно выделить в отдельную группу. Их основное удобство это отсутствие вообще каких-либо монтажных схем и проводки при подключении. Плюсы и минусы беспроводных звонков схожи со звонками работающими от батареек. Они мобильны, не требуют вообще како-либо схемы подключения, а значит независимы от 220 в. Тем не менее, они самые "прожорливые". Здесь только и успевай менять батарейки.
 Мы же остановимся на варианте с проводной схемой подключения в 220 вольт. Итак, представим, что вам предстоит подключить такой звонок.

Схемы подключения дверного звонка к 220 вольтам (квартира, дом)

 Итак, начнем нашу эпопею со схемами. Сразу уточним. На приведенных рисунках сверху показана принципиальная электрическая схема, а снизу, для простоты восприятия, как бы это выглядело в реальной жизни. Фактически схема дублируется.

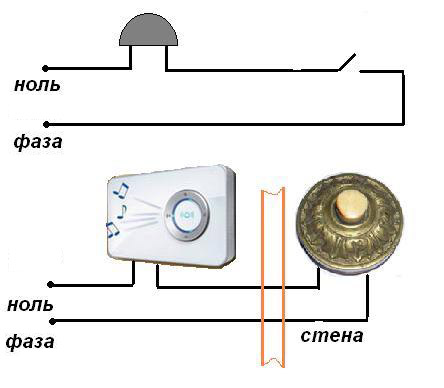

 Как мы уже упоминали, в большинстве квартир реализована самая простая схема подключения звонка, это замкнутый контур с последовательно подключенным источником тока (вход электричества в квартиру), кнопкой и звонком. Так, при замыкании кнопки электрическая цепь замыкается. Затем в цепи начинает протекать ток, в том числе и через сам звонок, а значит он начинает сигналить о том, что кнопка нажата.

Схемы подключения дверного звонка

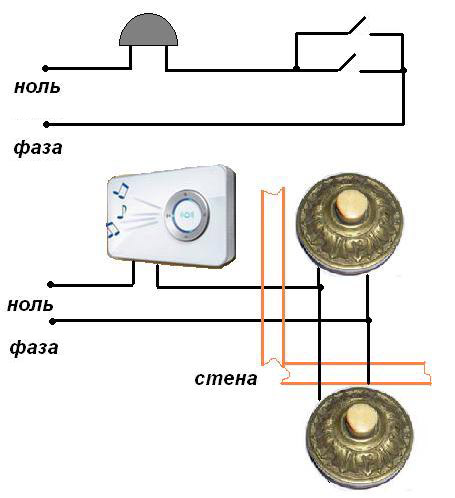

Бывают случаи, когда есть необходимость подключить две кнопки к одному звонку. Например, в отсечке для соседей, если они вдруг решат зайти к вам в гости, а вторая кнопка на лестничной площадке. В этом случае схема незначительно усложняется, параллельным подключением кнопки к кнопке. По факту без разницы какую из кнопок нажмут, но если будет нажата хоть одна из них, то цепь замкнется и все закончится тем же, чем и в первом случае. Звонок сработатет.

Схема подключения дверного звонка

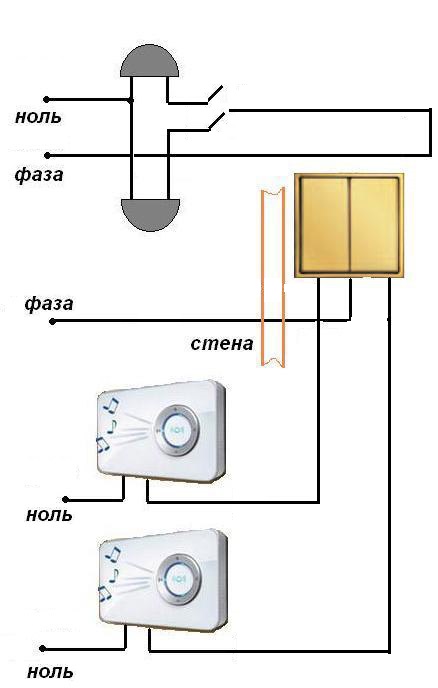

Третий вариант, когда надо подключить два звонка. При этом, в зависимости от ситуации, необходимо чтобы сработал конкретный звонок. В этом случае самым простом вариантом будет обычное параллельное подключение звонков друг относительно друга. Фактически до коммутирующего устройства (кнопки или выключателя) питающая линия будет одна, а затем она будет расходиться на две линии, для каждого из дверных звонков.

Схема подключения дверного звонка

 К сожалению, такая схема подключения звонков имеет свои недостатки. Основным из которых является применение кнопки с тремя контактами (возможно применение сдвоенного выключателя).

Если говорить об основных неисправностях звонков, вернее схем их подключения, то это контакты. Кнопки бывают не замыкаються или наполняются влагой. В первом случае звонок не будет срабатывать, а вот во втором, он будет постоянно сигналить. Иногда в пол громкости, из-за высокого сопротивления воды.

Итак, если резюмировать вышеприведенный материал, то можно прийти к выводу, что подключение дверного звонка это не сложно и даже легко. Значит подключить его не только можно, но в некоторых случаях даже нужно самому. Чтобы вас окончатльно успокоить, скажем что подключение дверного звонка, это самая простая из возможных электрическиз схем, так что дерзайте. А, да, не забудьте перед этим отключить опасное напряжение!

Комментарии

+2 #7 Alex-FS 20.11.2014 17:22
Цитирую Миша:
Фаза в любом случае будет на кнопке

Может фаза и будет в любом случае, да вот только если она придет через звонок, то значение тока будет ограничено этим самым звонком, а он, как известно, много не потребляет. Того и гляди звонящий выживет! ) Да и воровать у вас электричество умник-сосед уже без палева не сможет )
+2 #6 fil 02.02.2014 10:05
Так безопаснее через 0!!!!!
+1 #5 Альберт 23.01.2014 12:30
Цитирую Ivan:
А почему у Вас кнопка звонка обрывает нулевой провод, а не фазу?

Это звонок,а не кнопка.
+5 #4 Миша 20.03.2013 17:52
Фаза в любом случае будет на кнопке, хоть на прямую, хоть через звонок, так что, кого должно ударить током, того ударит, а кто нормально все сделает, чтобы пальцы не сували, кнопки на дождь не прикрепряли, на язык не пробовали, есть ли электричество, то с тем все будет ок!
+6 #3 Алексей 20.03.2013 17:40
неопасноли на кнопку фазу она ведь на улице, а там дождь к примеру
0 #2 Я сам 12.11.2012 19:50
можно конечно и наоборт запитать контур, но главное смысл понятен, что и куда 8)
+1 #1 Ivan 04.11.2012 14:51
А почему у Вас кнопка звонка обрывает нулевой провод, а не фазу?
