Маркировка кабеляВ данной статье приведена маркировка для кабеля в виде сводной таблицы и общий вид кабеля в разрезе с наименованием составляющих элементов.
 Информация о маркировке позволит вам определить материал проводника, количество проводов, изолирующих и защитных оболочек в кабеле.
 Маркировка кабеля важна при выборе его сечения для возможности использования с установленной мощностью нагрузки, а также в случаях если необходимо применение специализированного кабеля.

Маркировка кабеля и провода, в чем отличия между этими изделиями

Прежде чем привести таблицу с маркировкой кабеля мы хотели бы рассказать о том, чем кабель отличается от провода. На самом деле многие путают эти два понятия, но то простительно, так как это в основном обыватели, не имеющие специализированного образования и навыков. На самом деле разница есть. Провод это проводник или группа проводников покрытая защитной и изоляционной оболочкой, иногда и без нее. Как только у нас появляется несколько проводников в одной оплетке, также защитной или изоляционной, то это уже называется кабелем.

Так вот, теперь когда мы разобрались с принципиальным различием между кабелем и проводом, можно перейти непосредственно и к обозначению и расшифровке маркировке на кабеле

Маркировка и расшифровка маркировки кабеля

Для того, чтобы свести данные в компактный вид, мы применили таблицу. Именно исходя из ее данных можно узнать о применяемом материале, материале изоляции и наличии защитной брони.

Таблица 1 Маркировка кабеля и ее расшифровка

маркировка

кабеля

материал жилы фазная изоляция оболочка из полимерных материалов броня без наружного покрова поверх брони или оболочки наружный покров
медь алюминий из ПВХ плас-ти-
ката
из негор. комп. из вулка
низиро
ванного ПЭ
из ПВХ пластиката из
негор. комп.

из 2-х стальных
лент

покров шлангового типа
Ш или  В
из ПВХ пластиката из ПЭ из него-
рю-чего ПВХ плас-
ти-ката
из негорючего ПВХ пластика с низким дымо-
газо-выделением
из безгало
генной негорю
чей ком
позиции
б/о А В П Пв В П Бб Г в п нг нг-LS нг-HF
АВВГ   А В     В     Г
ВВГ     В     В     Г
АПвВГ   А     Пв В     Г
ПвВГ         Пв В     Г
АВБбШв   А В         Бб   Шв
ВБбШв     В         Бб   Шв
АПвБбШв   А     Пв     Бб   Шв
ПвБбШв         Пв     Бб   Шв
АПвБбШп   А     Пв     Бб     Шп
ПвБбШп         Пв     Бб     Шп
АВВГнг   А В     В     Г     нг
ВВГнг     В     В     Г     нг
АПвВГнг   А     Пв В     Г     нг
ПвВГнг         Пв В     Г     нг
АВБбШнг   А В         Бб       Шнг
ВБбШнг     В         Бб       Шнг
АПвБбШнг   А     Пв     Бб       Шнг
ПвБбШнг         Пв     Бб       Шнг
АВВГнг-LS   А В     В     Г       нг-LS
ВВГнг-LS     В     В     Г       нг-LS
АПвВГнг-LS   А     Пв В     Г       нг-LS
ПвВГнг-LS         Пв В     Г       нг-LS
АВБбШвнг-LS   А В         Бб         Швнг-LS
ВБбШвнг-LS     В         Бб         Швнг-LS
АПвБВнг-LS   А     Пв     Б         Внг-LS
ПвБВнг-LS         Пв     Б         Внг-LS
ВБВнг-LS     В         Б         Внг-LS
АВБВнг-LS   А В         Б         Внг-LS
ППГнг-HF       П     П   Г         нг-HF
ПБбПнг-HF       П       Бб           Пнг-HF
ПвПГнг-HF         Пв   П   Г         нг-HF

Рисунок 1 Основные составляющие кабеля (кабель в разрезе)

Маркировка кабеляМаркировка кабеля

1 - токопроводящие жилы
2 - фазная изоляция
3 - оболочка из полимерных материалов
4 - заполнение в центре
5 - подушка под броню (если есть)
6 - броня из 2-х стальных не оцинкованных или оцинкованных лент (Б)
7 - наружный покров (если есть)

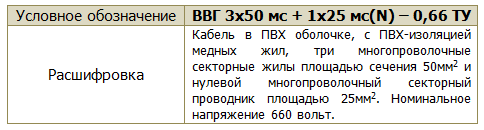

Пример расшифровки кабеля по маркировке

 Также как вы уже догодались, к маркировке материала добавляется и маркировка количества жил, их сечение и стандарт по которому выпущен кабель. Далее мы приведем пример расшифровки кабеля, который поможет вам соориентироваться, как полностью должен обозначаться и расшифровываться кабель.

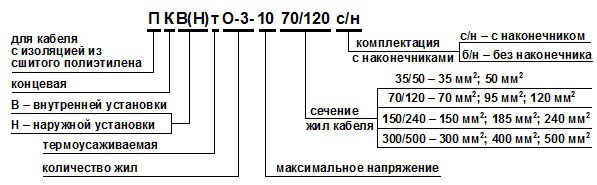

Пример 1

Пример 2



Также смотрите статью о маркировке кабельной продукции по американскому стандарту AWG (American wire guide)
