В свое время планшет был куплен как средство успокоения ребенка, при дальних поездках, будь то межгород на машине или авиарейсы на самолете. Надо сказать, не смотря на то, что я не сторонник того, чтобы ребенок играл часами и напролет, но средство это себя оправдало, и иногда просто ему не было альтернативы. Тем самым приходилось мириться с принципами, ради возможности хоть как-то передвигаться в относительном спокойствии. Все бы ничего и планшет Lenovo работал исправно уж как 3 год, пока я в одной из поездок не залез на заднее сиденье к ребенку, и не облокотился через одежду на брошенный на сидении планшет. Результат был плачевный, благо, как я сказал, он уже отработал 2 года. Ребенку конечно в этой ситуации пришлось много что пообещать, а самое главное новый планшет. Новый планшет был вскоре куплен, а вот старый остался не удел. Вроде как он есть, а вроде и нет, ведь треснутое стекло, вернее тач скрин значительно портили ему внешний вид.

 Ну да терять особо уже было нечего, так как устройство фактически стало периферийным а не основным, в связи с чем и было принято решение поменять тач скрин своими руками, максимально аккуратно и безболезненно. То есть с надеждой на дальнейшее использование. На одном из сайтов, коих в наше время много, был заказан тач скрин, через 3 недели он был получен на почте. Естественно, что заказывать надо то, что подойдет для вашего случая, а не то что кажется на первый взгляд подходящим.
 После всего этого пришло время «Ч», когда и произошло все ниже изложенное. Первоначально необходимо было удалить старый, с треснутым стеклом тач скрин. Сразу скажу, что удалять его методом разрушения куда проще, нежели попытаться снять деталь еще в пригодном состоянии. Понимание этого облегчило мою задачу, благо он потом не пригодился.

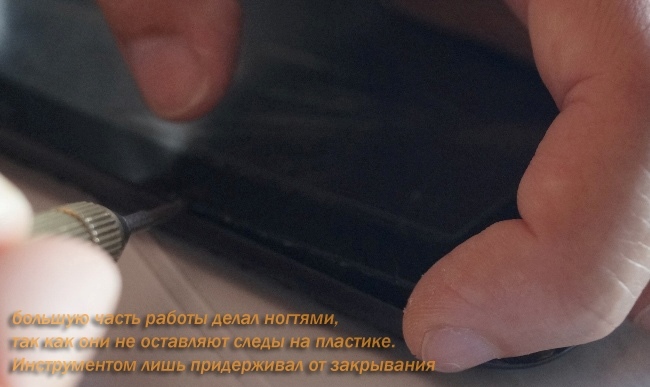

 Но до того как начать снимать экран, была снята задняя крышка. Здесь совсем ничего сложного. Детали просто защелкнуты между собой. Самое важное развести их аккуратно, чтобы не деформировать пластик и не поцарапать краску. Если необходимо, надо будет вырутить пару винтов, маленькой отверткой. Тоже ничего сложного.

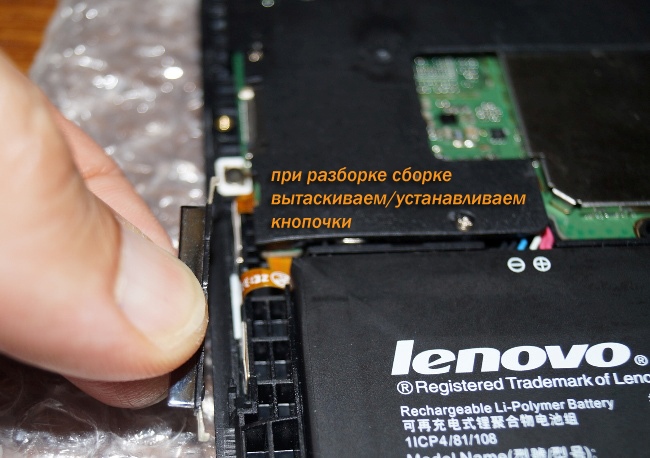

Выкручиваем винтики, вытаскиваем кнопочки...

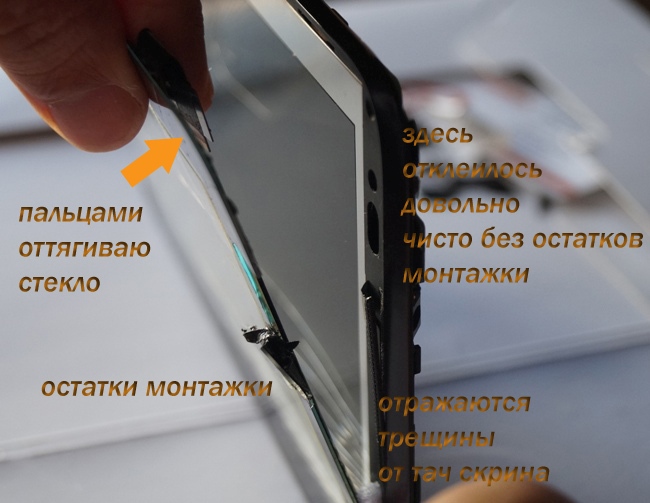

 Вот теперь точно можно приступать к снятию тач скрина. Укладываем планшет на что-нибудь мягкое. Будь то поролон или упаковочная пленка. Пытаемся поддеть краешек стекла, можно в месте где оно уже треснуло.  Вынимаем его и поддеваем дальше.

В этом случае хорошо поможет растворитель, который будет растворять клей на монтаже, тем самым позволит отделять стекло от корпуса  более легко. Ватной палочкой наносим растворитель на монтажную ленту. Так постепенно и аккуратно поддеваем все стекло по периметру и отсоединяем от корпуса. Пожалуй это самый долгий и сложный процесс, который потребует аккуратности, внимания, терпения. После отключаем разъем тач скрина от планшета и снимаем его.

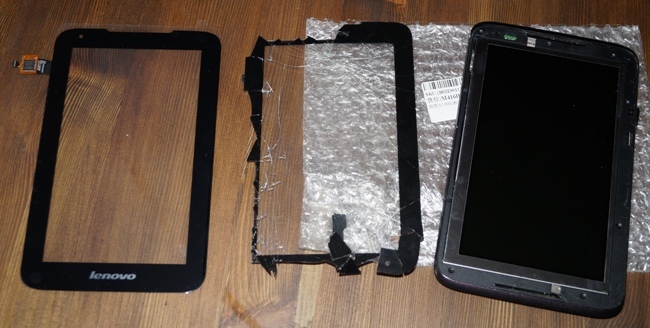

Теперь очищаем корпус от остатков секла, монтажного двухстороннего скотча, грязи и пыли.

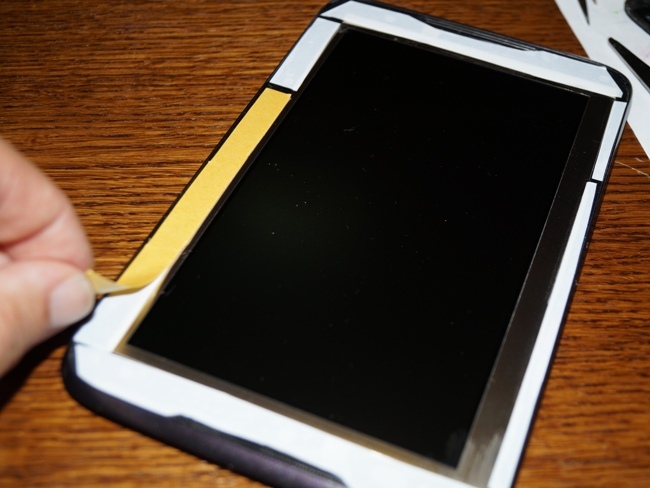

 Берем монтажку, двухстороннюю. Хорошо если у вас есть подходящего размера, вернее толщины (около 0,5 мм). В моем случае я не нашел нужной толщины, в близлежащих магазинах. Решил особо не заморачиваться, и взял обычны строительный двухсторонний скотч. В итоге эксплуатация без проблем. Наклеил скотч, при условии что надо оставить прорези для технических отверстий, будь то камеры, слоты для сим карты или флеш карты.

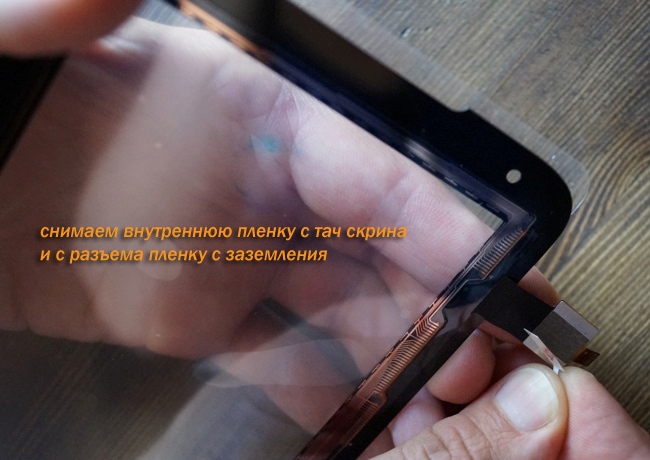

 Теперь продеваем шлейф в корпус, который соединяется на монтажной плате в корпусе, и приклеиваем новый тач скрин, при этом предварительно сняв с него пленку с внутренней стороны.

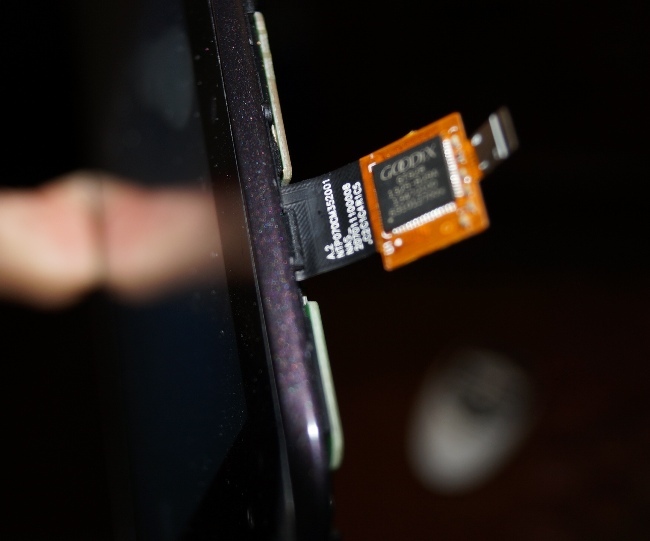

Шлейф продеваем через корпус планшета (телефона) и выводим на заднюю сторону

Можно все собирать в обратной последовательности, со стороны крышки, так как со стороны стекла собирать уже нечего.

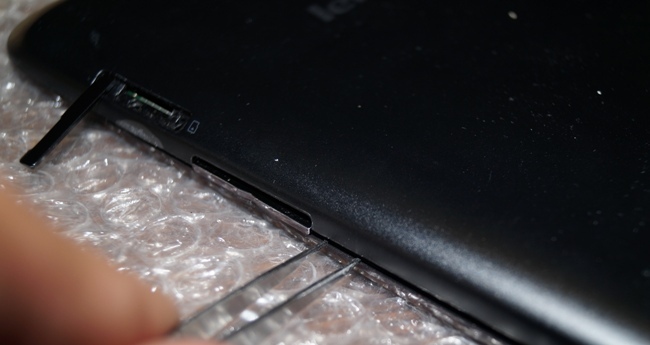

Устанавливаем на место крышку, захлопываем фиксаторы на ней, закручиваем все винтики.

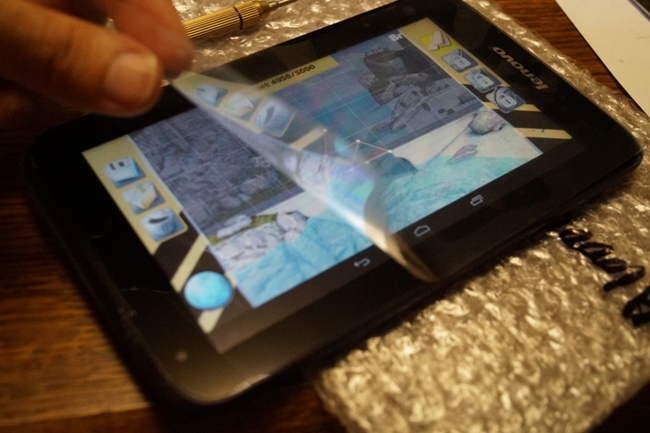

 В конце вам останется приятное – снять пленку с нового стекла планшета.

Ах, да, перед сборкой проверьте как тач скрин откликается на ваши действия. У меня с этим проблем не возникло. Вот в принципе и все. Теперь у меня появился планшет для музыки и игры в нудные, логические игры в дороге.
