Что такое «сухой ход» насоса мы уже обсуждали в одной из наших статей «Защита насоса от «сухого хода» посредством электроники». Если еще раз повториться кратко, то это такой режим насоса, когда он работает без рабочей среды, то есть не прокачивает через себя какую либо среду. Для скважинного насоса, это, прежде всего, вода.  Режим «сухого хода» чреват выходом насоса из строя, вследствие перегрева и ухудшения смазки. Итак,  если вы хотите, чтобы ваш насос работал долго и в установленных рабочих режимах, то выхода два. Либо вам лично и непосредственно предстоит следить за всеми циклами работы насоса при выкачивании воды из скважины, предотвращая режим «сухого ход». Либо, что особенно актуально при постоянном обеспечении вашего дома водоснабжением, доверить диагностику и защиту насоса от «сухого хода» автоматике. Именно об автоматической системе диагностики и защиты от сухого хода мы и поговорим в нашей статье.

Принципы защита от «сухого хода» для насоса скважины с помощью реле давления и датчиков уровня

 Мы рассмотрим вариант со скважинным насосом и ресивером. Насос установлен в скважине. Ресивер постоянно поддерживает давление в водоснабжающей системе дома на определенном, не ниже условного, уровне.  В итоге, исходя из этих данных, у нас получается два критерия, которые мы должны обеспечивать для нормальной работы насоса и для нашего комфортного пребывания в доме.
 Первый критерий это защита от «сухого хода» самого работающего насоса. Второй критерий, это поддержание рабочего давления в системе водоснабжения дома. Начнем решать эти проблемы по порядку.  Для первого случая, в скважину устанавливается датчик, который следит за уровнем воды и при размыкании электрической цепи между датчиком «сухого хода» и «общим», вследствие снижения ее уровня в скважине, происходит остановка насоса.   Второй критерий, обеспечивающий поддержание давления в системе,  обеспечивается работой реле давления. Так, в случае падения давления, например при пропуске, через обратный клапан обратно в скважину или при пропуске или открытия запорных кранов у потребителя, реле  давления разомкнет контакты и тем самым подаст команду для включения насоса.

Защита от «сухого хода» для насоса скважины с помощью реле давления и датчиков уровня. Электрическая схема защиты насоса от «сухого хода»

«Готовые решения» для защиты насоса от «сухого хода»

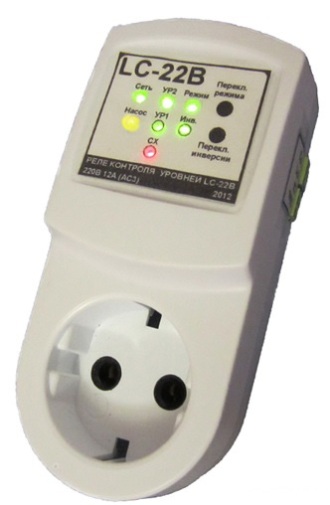

 Не смотря на элементарные принципы и понятные критерии срабатывания защиты, стоит помнить о том, что кроме механических компонентов, представляющих из себя сборку из насоса, труб, реле давления, ресивера, клапана и запорной арматуры, существуют и электрические коммутации.  Так их конечно всегда можно осуществить самостоятельно, посредством реле, транзисторных сборок, подбором резисторов и выбором источника питания. Тем не менее, для облегчения вашей задачи, на рынке можно найти и готовые решения. Например, блок коммутации и защиты  LC-22B в состоянии выполнять все выше перечисленные задачи.

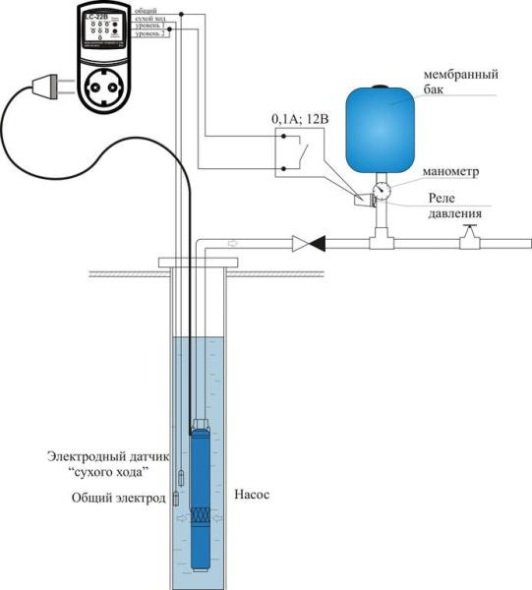

Защита от «сухого хода» для насоса скважины с помощью реле давления и датчиков уровня. Электрическая схема защиты насоса от «сухого хода»

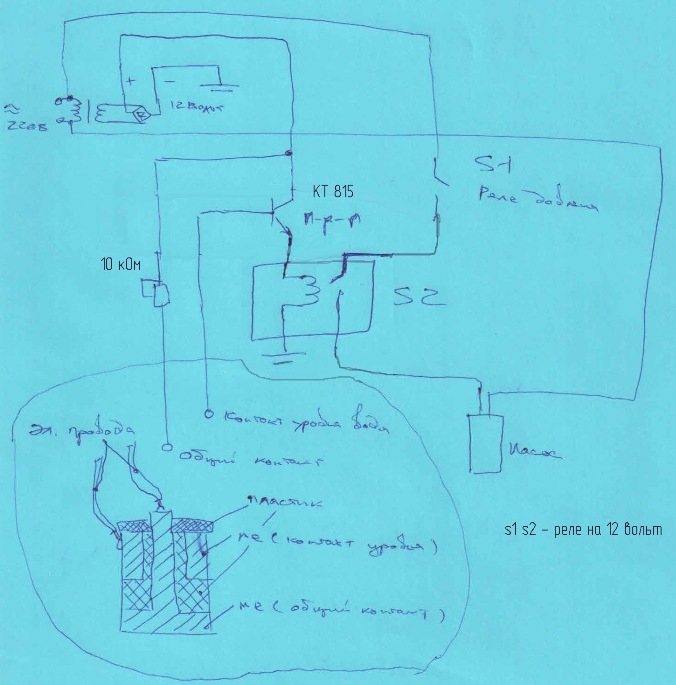

Защита от режима «сухого хода» своими руками (принципиальная схема)

 На самом деле не все так уж сложно, если реализовать схему защиты насоса используя собственные навыки и знания. Так самая простая схема, которая может обеспечить защиту насоса от «сухого хода».

Принцип работы схемы защиты насоса от режима «сухого хода»

 Как и в выше описанном случае используется два критерия. Первый это давление. Срабатывает реле  давления s1 размыкая контакты и отключая насос. Второй критерий – это падение уровня воды в скважине. В этом случае  реле s2 отключается при отсутствии положительного открывающего напряжения на базе транзистора КТ 815 (буквенная маркировка любая).  Отсутствие открывающего напряжения на транзисторе объясняется значительным увеличением сопротивления между контактами «общий» и «уровня» на датчике уровня.

Защита от «сухого хода» для насоса скважины с помощью реле давления и датчиков уровня. Электрическая схема защиты насоса от «сухого хода»

Теперь имея не только теоретические знания по вопросу защиты насоса от режима «сухого хода», но и несколько вариантов решения этой проблемы, мы надеемся, что у вас не возникнет неприятных жизненных ситуаций, в результате которых ваш насос может выйти из строя.
