Манометр электроконтактный (сигнализирующий) (принцип работы, применение, конструкция, маркировка и типы)  для систем водоснабжения В этой статье мы хотели рассказать об очередном узле обеспечивающем контроль давления в системе водопровода (водопровод - как частный случай) и управление активными составляющими в нем, например насосом. Электроконтактный манометр является прекрасной альтернативой для реле давления, о котором мы писали в одной из наших статей «Реле давления воды (установка, характеристики, конструкция, настройка)». Такой манометр в полной мере может заменить реле давления, например, обеспечить включение или отключение насоса. В следующем абзаце мы попытаемся привести все «за» и «против», чтобы понять, насколько оправдано применение реле давления или электроконтактного манометра.

Плюсы и минусы электроконтактного манометра относительно реле давления

  К достоинствам электроконтактного манометра можно отнести сборку в едином корпусе для коммутационных контактов и для контрольного манометра, что не потребует дополнительных фитингов (тройников) для сборки. Хотя, если быть честным, то стоит сказать о том, что некоторые реле давления уже выпускаются с встроенными манометрами, но не все. Основным плюсом электроконтактного манометра является его простота настройки, а также более точная визуализация настроенных пределов срабатывания по давлению. То есть, в таком манометре можно установить нижний и верхний предел срабатывания при помощи контактных стрелок, без использования специализированных ключей, при этом, мы после настройки будем иметь визуально – наглядные настройки манометра, чего нет у реле.  К минусам электроконтактного манометра можно отнести небольшие токи коммутации, так они в среднем 0,3-0,5 А, поэтому мощные управляемые устройства должны подключаться через дополнительные мощные реле, которые потребуют для своей работы дополнительные источники питания. Именно поэтому электроконтактный манометр называют еще и сигнализирующим,  то есть он фактически сигнализирует об изменениях, а исполняющим устройством будет силовое реле. Еще одним минусом электроконтактного манометра можно назвать его стоимость, так электроконтактные манометры, представленые на рынке, продаются по цене от 60 долларов, для реле давления «нижний порог цены» начинается с 20 долларов. Сфера применения электроконтактного (сигнализирующего) манометра Электроконтактные манометры широко применяются в различных областях, они используются в разных сферах теплоснабжения, машиностроения, вентиляции, водоснабжения. К примеру, их очень часто используют для включения насосных установок (насосных станций), которые обеспечивают подачу воды.

Общие сведения об электроконтактном (сигнализирующем) манометре

Манометр электроконтактный (сигнализирующий) (принцип работы, применение, конструкция, маркировка и типы)  для систем водоснабжения

Электроконтактный манометр  – это прибор, который применяется для замеров избыточного давления различных рабочих сред (жидкости и газы), при этом главным критерием к рабочей среде является исключение ее кристаллизации.  Электроконтактные манометры обеспечивают срабатывание группы контактов для нижнего или верхнего построечного предела, в случае перехода давления среды через метки (стрелки пределов), установленных на манометре.  В итоге, в зависимости от типа манометра контакты размыкаются или замыкаются. В результате данные коммутационные режимы можно использовать для управления. В зависимости от типа манометры могут быть использованы следующие контактные группы, перечисленные в абзаце далее.

Подключение электроконтактного (сигнализирующего) манометра

 В зависимости от назначения используются различные модификации манометров ЭКМ, имеющие различные типы электрических схем:
- тип 1 – одноконтактный на замыкание;
- тип 2 – одноконтактный на размыкание;
- тип 3 – двухконтактный на размыкание-размыкание;
- тип 4 – двухконтактный на замыкание-замыкание;
- тип 5 - двухконтактный на замыкание-размыкание;
- тип 6 - двухконтактный на размыкание-замыкание.

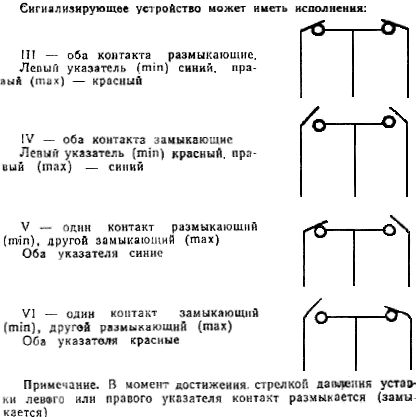

 (Для наглядности далее приведено обозначение возможных коммутирующих групп на электрической схеме, для манометров типа с 3 по 6)

Манометр электроконтактный (сигнализирующий) (принцип работы, применение, конструкция, маркировка и типы)  для систем водоснабжения

Так, из принятых стандартов для сигнальных устройств, следует сказать о цветовой маркировке коммутационных проводов электроконтактных манометров.
 При изготовлении, а соответственно и при  подключении коммутационных проводов манометров приняты следующие цвета:

- минимум – синий;
- красный – максимум;
- желтый – общий.

Принцип работы электроконтактного (сигнализирующего) манометра

 Принцип работы электроконтактных манометров заключается в том, что при достижении определенного (установленного) давления, стрелка, которая является подвижным контактом, замыкает (или размыкает) электрическую цепь, происходит срабатывание встроенной контактной группы. В зависимости от типа исполнения допускается как замыкание, так и размыкание электрических цепей. Такие широкие возможности электроконтактных манометров позволяют их использовать в различных отраслях производства. Маркировка электроконтактный (сигнализирующих) манометров Все электроконтактные манометры имеют маркировку, в которой указываются все технические параметры устройств.

Например:

 Электроконтактный манометр ЭКМ100АВм-1,0МПа-Исп.4-1.ЕxdIIВТ4, можно расшифровать как: ЭКМ –манометр электроконтактный;100 – условный диаметр корпуса; А – материал корпуса (алюминий); Вм – имеются микровыключатели;1,0 – диапазон измерений (от 0 до 1,0 МПа);Исп.4 – исполнение 4;1 – взрывобезопасное исполнение; Ех – взрывозащищенное оборудование; d – оболочка взрывозащищенная; IIВ – подгруппа приборов;Т4 – температурный класс.
