Вода в нашем доме один из главных критериев, по которому его можно назвать благоустроенным. Если помнить, что без воды человек может прожить меньше всего, меньше лишь без воздуха, то важность водоснабжения вашего дома приобретает первостепенный характер.  К сожалению, вода из наших колодцев уже не всегда применима к использованию в качестве питьевой, но потребность в мытье посуды, полов,  стирки белья, собственной помывки, а также  применения воды для других технических нужд вы все равно никуда не пропадет. Причем, потребление воды может оказаться настолько большим, что обеспечить ее подачу в ваш дом старым проверенным дедовским способом, с помощью коромысла и ведер будет очень тяжело и к тому же займет у вас массу времени. Благо прогресс не стоит на месте. Сегодня нам уже зачастую предлагают готовые решения, которые могут обеспечить водоснабжение нашего дома водой. Такими решениями являются насосные станции. Именно о насосных станциях с погружным  и всасывающим насосом мы и поговорим в нашей статье.

 Сборка и подключение насосной станции с всасывающим насосом

Описание сборки и состава первого варианта нашей насосной станции мы начнем со станции с всасывающим насосом. В таком решении есть свои плюсы, которые при более детальном рассмотрении автоматически становятся и минусами. Попробуем «докопаться» до тех и других более подробно рассмотрев все особенности станции с всасывающим насосом.  Первый значимый плюс подобных насосных станций является их широкая распространенность и возможность встретить «готовые решения». Под «готовыми решениями» мы подразумеваем  предсобранные комплекты, состоящие из ресивера, насоса, обвязки между ними, реле контроля давления, манометра. Такие комплекты хороши тем, что вам не надо будет собирать уже определенную часть водопровода и элементов, для обеспечения водоснабжения.  Вторым плюсом такой станции можно считать то, что насос и все основные элементы системы находятся над поверхностью земли, что в значительной мере облегчает их обслуживание и замену.
 Минусами насосной станции с всасывающим насосом будет являться то, что для вас возможно окажется неприемлемыми те характеристики, которые заложены уже в предсобранных насосных станциях. Так, например, ресивер будет небольшого размера или насос не будет обеспечивать должной высоты всасывания.  Кроме того, всасывающий насос потребует высокой герметичности от всасывающего патрубка, а также будет необходим обратный клапан, который будет удерживать столб воды от скважины до насоса. В противном случае, вам  необходимо будет постоянно доливать в патрубок воду, чтобы предотвратить завоздушивание и обеспечить работу насоса.

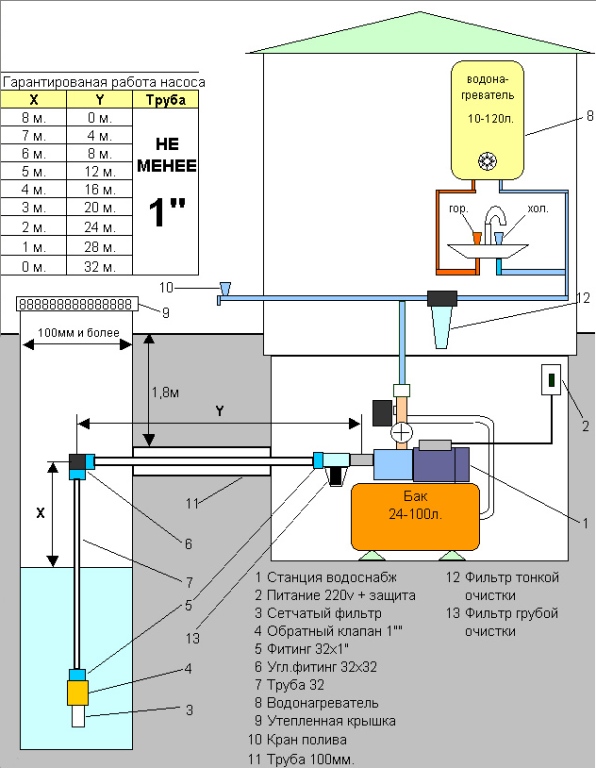

Сборка (схема) насосной станции с всасывающим насосом осуществляется по следующему принципу

Сборка и подключение насосной станции с всасывающим и погружным насосом

  Обратите внимание на то, что при расчете длины всасывающего патрубка один метр по вертикали приравнивается к одному метру по горизонтали (1:4).  То есть учитывать, при расчете высоты всасывания, при выборе насоса (насосной станции) надо показатель длины всасывающего патрубка, как по вертикали, так и по горизонтали. Характеристика глубины подъема приведена условно (8 метров), для вашей станции этот показатель может быть другим. Смотрите характеристики в паспорте на насосную станцию или насос.

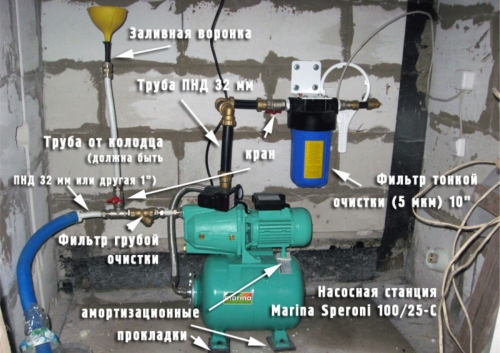

 Также дополнительно хотелось отметить наличие отвода, для заполнения всасывающего патрубка водой. Эта система не показана на рисунке выше, но показана на фото ниже. (желтая воронка – труба - кран на тройнике)

Сборка и подключение насосной станции с всасывающим и погружным насосом

 Естественно все соединения должны гарантировать максимальную герметичность, а вся запорная и регулирующая арматура системы водоснабжения должна быть исправна.

Сборка и подключение насосной станции с погружным насосом

  Погружной насос в системе насосной станции дома в основном применим в тех случаях когда высота подъема воды гораздо больше, чем может обеспечить всасывающий насос. Также еще одним плюсом погружного насоса, в составе насосной станции, является и более низкие требования к герметичности патрубка от скважины, до ресивера. При использовании погружного насоса системе не страшны завоздушивания, так как вода подается насосом непосредственно из скважины, а значит, в состоянии на своем пути вытеснить все воздушные пробки. Сборка (схема) насосной станции с погружным насосом осуществляется по следующему принципу

Сборка и подключение насосной станции с всасывающим и погружным насосом

При подаче воды в дом, далее используется та же схема развязки трубопроводов, как и для предыдущего случая. (на рисунке не показана).

  Минусы насосной станции с погружным насосом заключаются в том, что замена насоса будет производится уже из скважины, то есть скорее всего на улице, а не в помещении (как правило подвал).  Требования к монтажу всех компонентом и узлов насосной станции при аналогичны, как и для случай с всасывающим насосом. Это означает что вся арматура и узлы должны быть исправны, а соединения герметичны, но повторимся, что при снижении эксплуатационных свойств  подающего трубопровода от скважины до ресивера (невозможность удержать столб воды), такая станция все же будет обеспечивать свою полную работоспособность без предварительно подготовки. В случае, с всасывающем насосом, вам предварительно необходимо будет заполнить всасывающий патрубок, если с него уйдет статический столб воды.

Автоматические системы и элементы, обеспечивающие контроль и надежную работу системы насосных станций

 Более подробно необходимо сказать о современных системах в составе насосных станций, которые будут обеспечивать бесперебойную подачу воды в ваш дом, а также гарантировать долговременную работу насоса .  Так при реализации насосной станции любого типа необходимо реализовать следующие системы автоматики: - Защита от сухого хода насоса («Защита от «сухого хода» для насоса скважины с помощью реле давления и датчиков уровня. Электрическая схема защиты насоса от «сухого хода»);

-  Использование реле давления или манометра электроконтактного (сигнализирующего), для поддержания давления в системе водоснабжения («Реле давления воды (установка, характеристики, конструкция, настройка)» и статья «Манометр электроконтактный (сигнализирующий) (принцип работы, применение, конструкция, маркировка и типы) для систем водоснабжения».

Кроме того, если вы собирает насосную станцию, что говорится от А до Я, то здесь также будет полезна информация по выбору ресивера «Ресивер гидравлический (гидроаккумулятор) для насосной станции водоснабжения дома (выбор, конструкция)», а также информация по монтажу труб «Монтаж металлопластиковых (металлополимерных) труб с резьбовыми фитингами», «Пайка пластиковых (полипропиленовых) труб своими руками».

 Теперь, обладая уже неким объемом информации, а соответственно и знаний, мы надеемся, что подбор комплектующих, а также сборка и подключение вашей насосной станции будет происходить более обдуманно, быстрее, а также с минимальными отступлениями и ошибками.
