Статья будет о ремонте упаковщика, также будет приведена его схема и рассказано о возможных основных неисправностях. Итак, подобные упаковщики используются для сварки, спайки пленки. Происходит это посредством нагрева ленты, которая разогревается при подаче на нее тока и после пакеты прижимаются к ленте и расплавляются, образуя соединение.

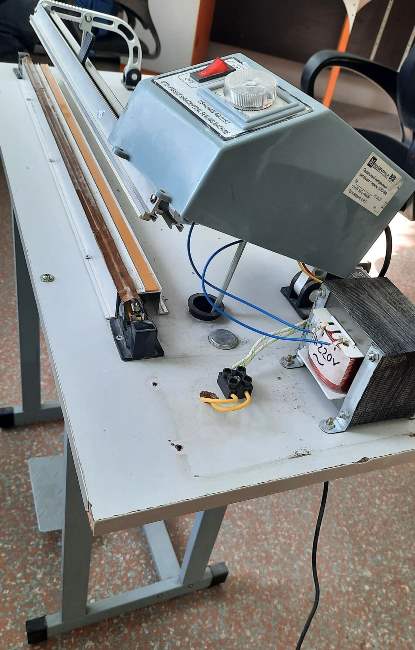

Один из таких упаковщиков мне пришлось чинить, собственно из-за этого и появилась эта статья.

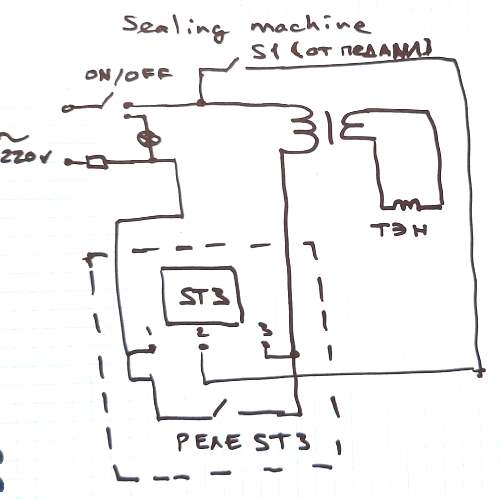

Схема упаковщика в моем случае была такой.
Для питания используется трансформатор, что оправдано его высокой надежностью к перегрузочному току и в целом высокой мощностью. Сердцем такого упаковщика является реле времени с регулировкой, - ST3. Выставляя резистором задержку мы можем регулировать срабатывание по времени реле, а значит время когда ток подается на нагревающую ленту. Именно таким образом и регулируется задержка и по сути ее разогрев для разного прогрева.
Возможные неисправности упаковщика. Это собственно отказы этого реле времени, скажем обгорание контактов в нем. И еще одна неисправность механическая. Так в местах крепления нагревающей ленты часто плавится пластик от нагрева. При этом деформация корпусных деталей защитного кожуха в итоге ограничивает перемещение ленты при ее расширении, что в итоге приводит к тому, что пропадает контакт в месте сопряжения ленты и ее натяжителя. Там есть некий рычаг с пружинкой. При потере контакта пропадает цепь, лента не греется.
