Сенсорный ключ-выключатель (света, звонка и .д.) с питание от сети 220 вольт В этой статье мы расскажем и приведем пример о схемах, которые могут обеспечить управление питанием каким либо устройством. Особенностью приведенных сенсорных ключей включения/ выключения является использование свойств транзисторов, которые посредством управления через их базу, осуществляют коммутацию питания нагрузки (реле)

Сенсорный ключ-выключатель на транзисторах с питанием от сети 220 вольт

Первый вариант сенсорного выключателя собран непосредственно на транзисторах. Сенсорный ключ в исходном состоянии потребляет от сети незначительный ток, порядка 0.3 мА. Принципиальная схема устройства приведена на рис. 1.

Сенсорный ключ-выключатель (света, звонка и .д.) с питание от сети 220 вольт

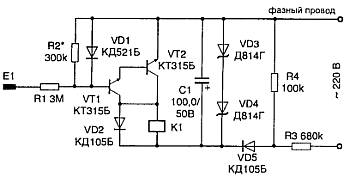

Рис. 1. Сенсорный выключатель на транзисторах

 Для перевода устройства в активный режим необходимо коснуться металлического сенсора Е1, расположенною на стене. При этом отрицательные полупериоды тока утечки, протекая по цепи базы транзисторов VT1, VT2 и резистор R1, открывают транзисторы, и якорь реле притягивается. Контакты К1.1 реле (на рис. 2.57 не показаны) включают исполнительное устройство. Ток, протекающий через диод VD5, подзаряжает конденсатор С1, не давая ему разрядиться через обмотку реле и открытые транзисторы. Диод VD1 пропускает положительный полупериод сетевого напряжения к входной цепи, предохраняя от пробоя обратным напряжением эмиттерные переходы транзисторов VT1, VT2, а диод VD5 исключает разряд конденсатора С1 через резистор R4 при положительных полупериодах сетевого напряжения. Диод VD2 гасит отрицательные импульсы напряжения на коллекторах транзисторов, образующихся в результате ЭДС самоиндукции обмотки реле в момент закрывания транзисторов. Резистором R2 регулируется чувствительность устройства.
 В устройстве используют кремниевые транзисторы с коэффициентом передачи тока не менее 50 из серий КТ315, КТ312 (VT1) и КТ608, КТ603 (VT2). Транзистор VT2 также может быть из серии КТ315, но надежность устройства при этом уменьшится. Диоды VD1 и VD5 обязательно должны быть кремниевые. Германиевые диоды, по сравнению с кремниевыми, имеют значительно больший обратный ток, и устройство при этом работает неустойчиво. Диод VD5 должен быть рассчитан на максимальное обратное напряжение не менее 400 В, прямой ток 300–400 мА. Стабилитроны VD3 и VD4 из серии Д814 на суммарное напряжение стабилизации около 20 В. Конденсатор С1 (например, типа К52-2, К52-1, К53-1) должен иметь небольшой ток утечки. Реле К1 слаботочное с рабочим напряжением 24 В, например РЭС-32, паспорт РФ4.500.341. Налаживание автомата сводится к подбору сопротивления резистора R2, при котором реле четко срабатывает во время касания контакта Е1. Для повышения безопасности при эксплуатации устройства резистор R1 должен быть рассчитан на мощность более 0,5 Вт.
 Для повышения помехоустойчивости ключа-выключателя длина провода, соединяющего сенсор Е1 и резистор R1, не должна превышать 1,5 м, диаметр 0,2 мм. Налаживание устройства при правильном монтаже сводится к подбору сопротивления резистора R1, которое должно быть не менее 2,2 МОм. В этом случае ток утечки при касании контакта Е1 не будет превышать 0,1 мА. Прохождение такого тока через организм человек не ощущает. Подключение фазного провода к сигнализатору должно соответствовать схеме. При налаживании устройства необходимо соблюдать меры предосторожности, так как его элементы находятся под сетевым напряжением.  Также такой сенсорный ключ можно применить для дверного замка.

Сенсорный ключ на два положения с питанием через блок питания (12-25 вольт)

Ключ-выключатель действует аналогично механическому переключателю с двумя кнопками с зависимой фиксацией. При нажатии на одну кнопку, вторая возвращается в исходное положение. Также и здесь, имеются две сенсорные пластины, при прикосновении к одной устройство включается и остается в таком состоянии до прикосновения ко второй. Таким образом, открывание и закрывание тайника осуществляется разными сенсорными контактами. Схема ключа показана на рис. 2

Сенсорный ключ-выключатель (света, звонка и .д.) с питание от сети 220 вольт

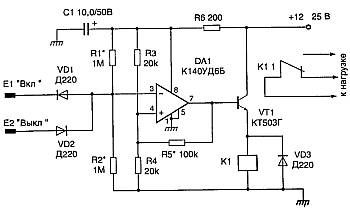

Рис. 2. Сенсорный выключатель на два положения

 При касании металлических пластин Е1 и Е2 наведенная в теле человека переменная ЭДС внешним электромагнитным полем, которое всегда имеет место, поступает на один из диодов, которые выполняют роль детекторов этой ЭДС. На выходе диода VD1 образуется отрицательное напряжение, а на выходе диода VD2 — положительное. В результате на инвертирующий вход операционного усилителя (ОУ) поступают либо отрицательные, либо положительные полуволны переменного напряжения (фона).
 В первом случае на выходе ОУ устанавливается положительный потенциал по отношению к общему проводу и транзистор VT1 откроется, включив питание электромагнитного реле К1, которое своими контактами включает управляемую цепь. Резистор R5 в цепи положительной обратной связи вводит ОУ в режим насыщения, и положительное напряжение на его выходе сохраняется до тех пор пока его не выведут из этого режима. При прикосновении к другой пластине на инвертирующий вход поступают положительные полуволны и потенциал на выходе ОУ становится близким к нулю.
 В результате транзистор VT1 закрывается и контакты реле размыкаются. Резистор R5 играет ту же роль, что и в предыдущем случае Выключатель смонтирован на одной печатной плате. При установке нужно учитывать, что длины проводов, соединяющих сенсоры с платой, должны быть минимальной длины. Сенсоры нельзя устанавливать на поверхности, которая подвержена атмосферным воздействиям. Ключ может срабатывать от дождя и снега, а изменение температурного режима оказывает влияние на режим работы ОУ. Источник питания может быть любым. Контактные пластины должны иметь площадь не менее 1 см2. Плату устройства нужно экранировать.
 В схеме использовано реле К1 типа РЭС55А, паспорт PC.569.601, но можно использовать и другое, близкое по своим параметрам указанному.
