Мультивибратор – одна из первых поделок начинающих радиолюбителей, которые хотят сделать различные мигалки, пищалки и все в таком духе. Мультивибратор также можно использовать как генератор частоты или как генератор импульсов. В общем если вы зашли к нам, то явно уже придумали, зачем и где будет использоваться этот мультивибратор. Поэтому от вводной части перейдем сразу к теме.

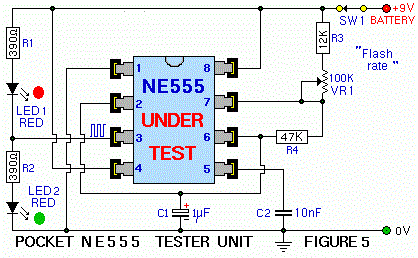

Мультивибратор на микросхеме NE555 (проверенная схема)

Само по себе микросхема NE555 это микросхема таймер. В одной из наших статей мы как раз и предлагали вам создать таймер на базе этой микросхемы. Надо сказать, что с этой функцией микросхема справляется на отлично! А что такое мультивибратор? Мультивибратор это тот же самый таймер, но в зацикленном режиме, то есть когда каждый раз после получения конечного результата, в нашем случае смены потенциала на ножке 3, мы запускаем цикл отсчета времени заново. Вот так организовав обратную связь, можно сделать мультивибратор. Именно такой принцип и был реализован в этой схеме.

Единственное замечание по используемым элементам: конденсатор был взят 4.7 мкФ, переменный резистор-1 мОм, а R4-10 кОм. Схема оказалась вполне работоспособной и запустилась в работу с первого раза.
Из особенностей необходимо сказать о режимах работы схемы. Прежде нас будут интересовать циклы задержки по срабатыванию, а также длительность горения самих светодиодов. Значительно увеличить частоту мерцания, увеличив время срабатывания, переключения между светодиодами, лучше всего увеличением емкости C1. Именно она наиболее качественно влияем на данную характеристику. Также можно менять время для зарядки конденсатора и его разрядки. Для этого меняем номинал цепочки из резистора R3 и R4. Заметьте, что  R4 будет влиять на разрядку и зарядку, а R3 только на зарядку. Учитывайте это при выборе нужной вам частоты. Собственно схема сама по себе не сложная, не требует наладки. Все начинает работать сразу после сборки. Напряжение питания 5-12 вольт.  А теперь видео для тех, кто хочет посмотреть, как это выглядит «вживую».

Видео работы и описание схемы мультивибратора на микросхеме NE555

Само собой такой мультивибратор можно использовать как ШИМ источник. То есть не только для мерцания световых элементов, но и для регулировки яркости их свечения.
