При реализации и воплощении в железе большинства схем, мы имеем дело именно с управляющими цепями и токами, когда номинальные токи малы, несколько десятком мА, и лишь номинально выполняют все те алгоритмы, которые предусматривались в начале проекта. На самом деле такими низкими токами невозможно управлять исполнительными устройствами, ведь те в свою очередь зачастую являются мощными потребителями на 12, 24, 220 вольт и с током в несколько ампер. В итоге перед радиолюбителем встает вопрос о том, как преобразовать низкий управляющий ток, в высокий. Именно этой теме и будет посвящена наша статья.

Особенности представленных схем управления высоким током

 Важной особенностью схем, которые мы предложим вашему вниманию, будет локализация цепей управления и силовых цепей. То есть цепи сами по себе окажутся независимыми и при возникновении каких-либо проблем, не дай бог, одна цепь не повлияет на другую. Особенно это важно для цифровых устройств и цепей малого тока, которые могут сгореть либо «словить» помехи. Мы не будем рассматривать цепи, когда управление осуществляется напрямую, через управляющие полупроводниковые переходы, то есть когда сигнал низкого тока подается без разделения на управляющие ножки тиристоров или транзисторов. Хотя скажем, что такие схемы вполне имеют право на существование, особенно если управляющее напряжение 12-24 вольта.

Схемы для управления цепями высокого тока в несколько ампер

Первая схема будет выполнена на оптроне. И работает она следующим образом. На светодиод оптрона подается напряжение, там в закрытой коробочке светодиод загорается и при этом на выходе фотодиода появляется другое напряжение. Именно в этой радиодетали образуется физический разрыв между управляющей и управляемой цепью. В итоге высокая степень защищенности и нет обратной связи. Теперь далее… Напряжение с оптрона подается на управляющий контакт тиристора или симистора (тиристор для постоянного тока, симистр для переменного). После открывается сам тиристор и пропускает через себя силовой ток. Все просто и вполне работоспособно!

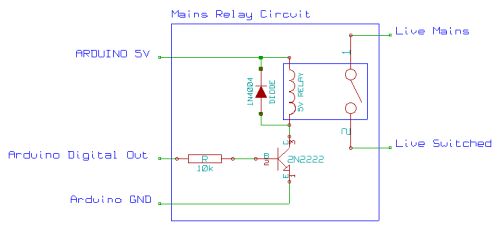

Второй вариант более привычный, так как подразумевает применение деталей с большой историей, а если точнее то реле. Реле само по себе уже является радиодеталью, которая ограничивает физическую связь посредством механического разделения управляющей цепи – обмотки и силовой - своих контактов. Осталось лишь сказать как срабатывает реле на этой схеме. Это тоже очень просто. Транзистор структуры npn, при подаче на его базу управляющего напряжения открывается, при этом через коллектор и эмиттер начинает протекать ток, а значит и через обмотку реле. Диод защищает управляющую цепочку от индукционного тока в обмотке реле. Так вот и работает эта схема!

Видео о том как сигналом низкого тока управлять силовыми цепями

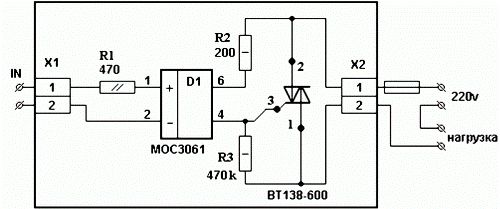

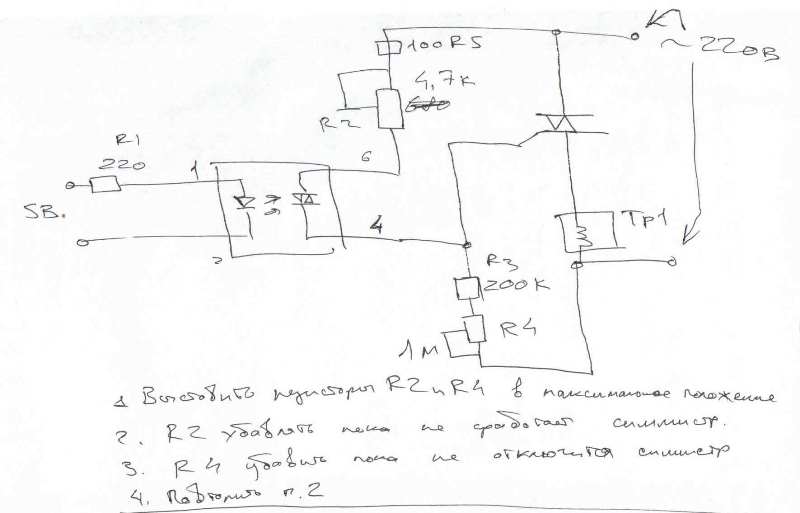

Еще одна схема управления оптопарой силовым симистором...
