Подключение светодиодной ленты Каждый день в нашу жизнь входят новые технологии, так на место привычным лампам накаливания пришли люмисцентные а в последствии и светодиодные источники света. Остается лишь научиться пользоваться преимуществами которые дает нам прогресс. В данной статье мы расскажем о подключении светодиодной ленты (LED type), о способах ее питания от различных источников питания.

Блок питания для светодиодной ленты

 В принципе в питании светодиодной ленты почти нет "подводных камней", все довольно просто и понятно, за исключением небольших мелочей. Так стандартно мы имеем розетку с напряжением 220 В и частотой 50 Гц, то есть с переменным током. Питание ленты осуществляется от напряжения 12 В, постоянного тока. Для питания нам подойдет либо специализированный блок питания с встроенным трасформатором и стабилизатором или можно взять обычный трансформатор, спаять диодный мостик и параллельно линии питания припаять конденсатор. Более подробно с схемой данного подключения и с принципами ее работы можно ознакомиться в статье "Блок питания".

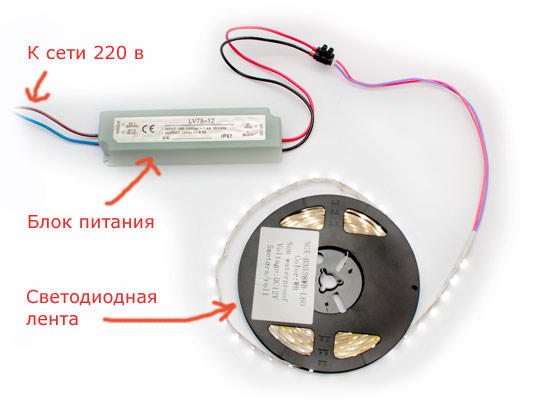

 Теперь после выбора блока питания покупной или собственного производства подключаем ленту к его выводам. У покупного блока питания выводы имеют следующую полярность красный - плюс и черный (иногда синий) - минус. Подключение ленты к блоку питания необходимо осуществлять строго соблюдая полярность. В случае если вы ее перепутали, то лента не будет гореть.

Подключение светодиодной ленты

Принципиальная схема питания ленты менее длины в катушке

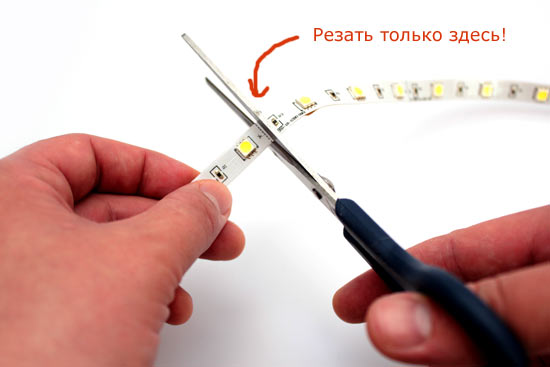

В случае если Вам необходимо подключить светодиодную ленту меньшей длины чем в заводской катушке, то лента просто отрезается по месту маркировки. Такое место на ленте обозначено через каждые три светодиода, связано это с тем, что в ленте фактически последовательно подключены запаралелленые светодиоды по три штуки.

Подключение светодиодной ленты

То есть если вы отрежите не по месту маркировки то одно из звеньев - три светодиода, цепь которого вы отрезали перерезая ленту не будет гореть.

Принципиальные схемы питания двух и более светодиодных лент

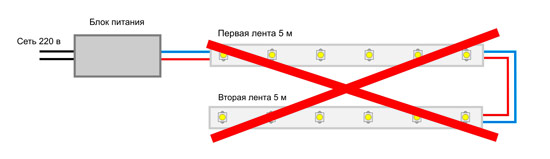

В случае если вам необходимо подключить две и более светодиодных лент, не стоит их подключать последовательно, как на рисунке ниже. Все дело в том что ленты выполнены на тонком диэлектрике с тонкими проводниками и сечение проводников расчитано только на мощность одной ленты. При последовательном подключении сопротивление проводника может оказаться значительным и вторая лента будет гореть тускло. Кроме того, проводники первой ленты будут перегреваться, так как через них будет протекать двойной номинальный ток. Откажитесь от этого варинта подключения.

Подключение светодиодной ленты

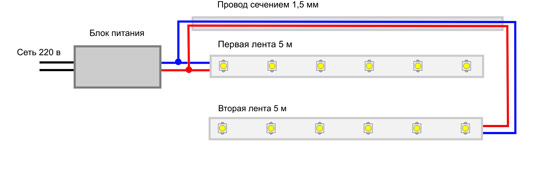

Второй вариант это подключение лент параллельно. Здесь нет никаких проблем которые могут повлечь за собой меньший срок эксплуатации светодиодной ленты. Единственное условие это то , что блок питания должен обеспечивать мощность питания для двух лент.

Подключение светодиодной ленты

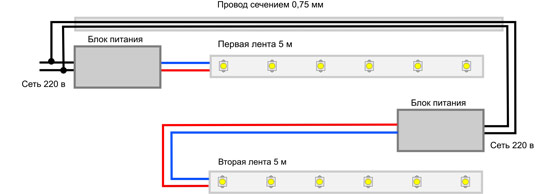

Третий вариант, фактически повторяет второй за исключением того, что здесь два независимых блока питания для каждой из светодиодных лент.

Подключение светодиодной ленты

Для питания светодиодной ленты необходимо применять провода сечением не менее 0,75 мм, рекомендуемое сечение 1,5 мм. Это связано не с большим потребляемым током, а с уменьшением сопротивления цепи питания. Использование 2 и т.д. блоков питания целесообразно, если мощность уже используемого (ых) источников питания уже исчерпана.
 В случае, если вам надо подключить разноцветную RGB ветодиодную ленту, то информацию по ее подключению можно посмотреть в статье "Подсветка потолка светодиодной лентой". Принцип подключения RGB ленты тот же, в принципе эту ленту вообще можно отнести к одноцветной. С одним условием, что на одной ленте смонтировано фактически три одноцветных ленты (красная, зеленая, синяя). При смещении цветового баланса цветов и получается один общий желаемый цвет. Тот же принцип используется в телевизоре, для получения нужного цвета. А вот смещение баланса каждого из цветов реализуется посредством применения контроллера, который питает каждую из трех лент независимо. К контроллерам прилагаются пульты дистанционного управления. С помощью них можно не только включать и выключать питание ленты, но и непосредственно управлять цветовой гаммой.
