Ремонт электропроводки в квартире и доме, разводка, замена электропроводки своими руками схема Как отремонтировать электропроводку в квартире, доме или коттедже своими руками? Вопрос так скажем обширный и сложный, так сразу и не скажешь с чего начать.
 Тем не менее, сейчас мы постараемся разобраться во всех нюансах, особенностях и приоритетах ремонта (замены) и изначально проводимой электропроводки в помещении, то есть в вашей квартире или доме.

Прежде хотелось бы начать с ключевых правил, а именно о сечении провода и о спосабах соединения и изоляции проводов при замене и разводке электропроводки в доме. Особенное внимание стоит уделить этому в деревянном доме, так как именно плохие контакты, несоблюдение требований применяемых электропроводных материалов в 90% являются результатами пожаров в частном секторе.

Выбор провода для электропроводки

Электропроводка в доме или квартере чаще всего сделана одножильным изолированным проводом сечением 1 – 2,5 мм. Это обосновано особенностями предъявляемых требований. Во первых одножильный провод не будет иметь такую площадь окисления как многожильный провод. Его монолитное сечение имеет более эффективную проходную площадь для пропускания тока. Единственным его минусом является ограничение по количеству и радиусу гибов, именно поэтому бесспорное первенство при осуществлении электропитания бытовых приборов осуществляется многожильным, более пластичным и стойким к изгибу проводом. Более подробно о маркировке и видах провода для электропроводки можно посмотреть в статье "Маркировка кабеля" нашего сайта.

Теперь остановимся более подробно на вопросе зависимости сечения провода от силы тока, который вы планируете пропускать через него. В принципе это один из самых простых вопросов, в результате исходных известных физических  параметров (материал провода и сечение) результаты посчитаны и сведены в таблицу.

Таблица 1 Зависимость сечения провода (электропроводки) от проводимой силы тока, мощности и напряжения.

  Проложенные провода в открытом пространстве Проложенные в трубе или кабель канале
Сеч. Медь Алюминий Медь Алюминий
каб., Ток W, кВт Ток W, кВт Ток W, кВт Ток W, кВт
мм2 А 220в 380в А 220в 380в А 220в 380в А 220в 380в
0,5 11 2,4
0,75 15 3,3
1,0 17 3,7 6,4       14 3,0 5,3
1,5 23 5,0 8,7       15 3,3 5,7
2,0 26 5,7 9,8 21 4,6 7,9 19 4,1 7,2 14,0 3,0 5,3
2,5 30 6,6 11,0 24 5,2 9,1 21 4,6 7,9 16,0 3,5 6,0
4,0 41 9,0 15,0 32 7,0 12,0 27 5,9 10,0 21,0 4,6 7,9
6,0 50 11,0 19,0 39 8,5 14,0 34 7,4 12,0 26,0 5,7 9,8
10,0 80 17,0 30,0 60 13,0 22,0 50 11,0 19,0 38,0 8,3 14,0
16,0 100 22,0 38,0 75 16,0 28,0 80 17,0 30,0 55,0 12,0 20,0
25,0 140 30,0 53,0 105 23,0 39,0 100 22,0 38,0 65,0 14,0 24,0
35,0 170 37,0 64,0 130 28,0 49,0 135 29,0 51,0 75,0 16,0 28,0

Соединение электрических проводов в распределительной коробке

Как можно соединять между собой электрические провода в распределительной коробке? В этом разделе как раз и опишем наиболее популярные способы соединения электропроводки в распределительной коробке, и так ... Рассмотрим всего два актуальных варианта:

1. Самый простой и распространённый способ – сделать банальную скрутку. Обмотать её изоляционной лентой, и всё готово.
В принципе, если использовать не окисленные и плотно скрученные медные провода, то скрутка решает вопрос соединения между собой пары проводов. Скрутка хоть и выглядит не совсем эстетично, но в большинстве случаев справляется со своей задачей.
А если провода в скрутке разные, из меди и алюминия?
Строго говоря, делать такие скрутки нельзя, так как алюминий и медь – «враги» по жизни, особенно во влажной среде. Скрутка начинает корродировать, фактически их соединение является гальваническим элементом. Где при контакте в паре один материал отдает элетроны второй принимает. В итоге нарушение площади контакта, увеличение сопротивления, местный перегрев, возгарание и т.д.
А если нельзя, но очень хочется соединить «медь» с «алюминием»?
А если все провода медные, но их восемь? Или больше, и сечение каждого из них 2,5 мм? Представляете, как будет выглядеть скрутка из восьми жёстких медных проводников диаметром 1,6 мм? Такие ситуации встречаются при монтаже электропроводки своими руками сплошь и рядом, когда например, от одной пары проводов нужно сделать разводку на розетки и на освещение. Если у вас такая задача, то воспользуйтесь следующими решениями.

2. Делать все соединения на самозажимных клеммных соединителях Wago (Ваго)

Эта германская фирма давным – давно клепает очень удобные самозажимные клеммы, которые позволяют соединять между собой как одножильные (даже в комбинации «медь – алюминий»), так и многожильные провода.
Некоторые, наиболее популярные клеммные соединители от Ваго смотрим на Фото ниже.
Как вы понимаете, это лишь малая часть той номенклатуры, которая представлена на рынке, но у вас уже будет понятие на что ориентироваться.

Ремонт электропроводки в квартире - соединение проводов

а) В самом верху – «светильниковая» клемма – позволяет соединять любой одножильный проводник (медь, алюминий) сечением до 2,5 мм с многожильным проводником.
Причём, соединение со стороны многожильного проводника – оперативное, его можно моментально отключать и подключать (Фото ниже) простым нажатием пальцев.

Ремонт электропроводки в квартире - соединение проводовРемонт электропроводки в квартире - соединение проводов

Ремонт электропроводки в квартире - соединение проводовРемонт электропроводки в квартире - соединение проводов

В отверстии со стороны одножильного проводника имеется «контактная» паста (смазка) для защиты соединения от окисления.
Для организации соединения зачищаете чем хотите провода на длину 12 мм: одиночный проводник «втыкаете» в отверстие со смазкой до упора.
Многожильный же проводник (например, от светильника) вставляете в другое отверстие. Для этого нажимаете клавишу (на ней написано press), вставляете провод, отпускаете клавишу: соединение готово!

б) Следующий вид клеммных соединителей – так называемые клеммы для распределительных коробок: это тот самый случай, когда между собой нужно соединить большое количество одножильных проводов.

Их может быть 2, 4, 6 и 8 (кратное число). Клеммы в непрозрачных корпусах имеют «контактную пасту» и используются для любых сочетаний в том числе медь - алюминий.
Клеммы в прозрачных корпусах «пасты» не имеют и предназначены только для «меди». Такие клеммники предназначены для помещений с невысокой влажностью. Хотя можно приобрести отделно пасту, заполнить прозрачные клеймники пастой и получим клеймники которые также можно применять с сочетанием металлов проводников медь - алюминий.
Клеммы для распредкоробок с лёгкостью позволяют соединять между собой практически любое количество медных - алюминиевых проводов – нужно лишь скомбинировать нужное количество клеммников, подобрать соответсвенного размера распределительную коробку.

 Ремонт электропроводки в квартире - соединение проводовРемонт электропроводки в квартире - соединение проводовРемонт электропроводки в квартире - соединение проводов

Теперь о том, как можно извлечь проводник из клеммы. Просто тянуть его не поможет, клеммник не “закусит провод, нужно тянуть, и как бы водить провод из стороны в сторону.

в) Универсальные, или «рычажные» клеммные соединители: безумно удобный вид соединителей.

У этих клеймников самое сложное как и предыдущих будет процесс зачистки изоляции, с их помощью можно практически мгновенно соединять между собой любые медные провода в любых комбинациях, как одножильные, так и многожильные (предыдущий вариант "не работает" с многожильным проводом.), сечением от 0,08 мм до 2,5 мм в одножильном варианте и от 0,08 до 4 мм в многожильном «тонкопроволочном» варианте.
Последовательность действий следующая:  зачищаем провода для монтажа и соединения на длине 12 мм от края. Поднимаем рычаги на клеммнике, вставляете провода в отверстия клеммника до упора, затем опускаете рычаги.

Ремонт электропроводки в квартире - соединение проводовРемонт электропроводки в квартире - соединение проводовРемонт электропроводки в квартире - соединение проводов

 Изолированное соединение проводов (клеммники выпускаются на 2, 3 и 5 проводов) Для удобства измерения напряжения клемма имеет тестовое отверстие, в которое можно просунуть щуп от мультиметра, соответсвенно произвести контрольные измерения.
Что важно, инструкция по применению клеммников Ваго изображена на его корпусах, не обязательно помнить что-то или иметь под рукой документацию на бумажном носителе, все будет понятно на месте и без слов.
 В качестве примера на фото ниже  показана распределительная коробка, в которой с помощью двух рычажных клеммников соединены четыре пары медных многожильных проводов сечением 4 мм.

Ремонт электропроводки в квартире - соединение проводов

 Плюсом такого соединения является и оперативность переподключения проводов, то есть если меняется электрическая схема и возникает необходимость добавить новые элементы, как следствие новые соединения. Универсальные (рычажные) клеммники Ваго можно использовать в квартирной, гаражной разводке или в частном доме.  После того, как вы определились с способом соединения проводов, необходимо проштробить стены.

г) ...ну и еще один вариант это применение обжимочных гильз. При чем гильзы могут быть как медные, алюминиевые, так и комбинированные. Как раз для того случая, когда надо соединить медь и алюминий. Более подробно о комбинированных муфтах можно узнать из статьи "Как соединить медные и алюминиевые провода". А вот подробнее о всех видах соединения проводов в распределительной коробке, можно узнать из статьи "Как правильно соединить провода в распределительной коробке".

Организационные работы по замене электропроводке

Теперь когда вы знаете, какие материалы (провод, клеймники, розетки, выключатели, скобы удерживающие провод)  будете использовать необходимо четко определиться, где и что у вас будет. Где будут проштраблены каналы под провод сколько розеток будет установлено и сколько выключателей. При установке выключателей обратите внимание на возможность применения проходных выключателей которые в последствии могут облегчить вам жизнь при эксплуатации электроприборов в вашем доме. Более подробно об этом можно прочитать в статье "Как включать и выключать люстру в разных местах". Скобы для удержания провода берите в количестве 3 шт. на 1 м, из расчета 2 шт. на прямой участок и 1 шт. в запас для дополнительного крепления участков гиба. После данного анализа  можно составить список всего необходимого с которым и отправитесь в магазин.

Штробление стен под электропроводку

Штробление под электропорводку самая грязная часть при прокладке кабеля. Особенно если это делается не профессиональными инструментами с возможностью отвода пыли, а дедовским способом. Сейчас как раз и  поговорим про способы штробления:

- использование ударной дрели, молотка зубила, подручных инструментов;

Такой способ оказывается самым подходящим в плане обеспечения инструментом для обывателя, но не самым лучшим относительно производительности и качества. Куски штукатурки или бетона при штроблении канала на всем его протяжении будут скалыватья на разную глубину и ширину, что в последствии скажется на расходе штукатурки для заделки канала;

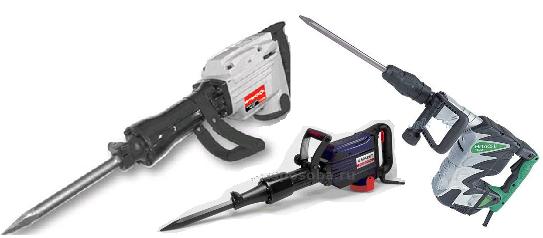

- использование ударного молотка:

единственным плюсом относительно первого варианта является наибольшая простота выполняемых работ, в следствии автоматизации процесса - применения специального оборудования, но качество работ также будет желать лучшего;

Штробление стен под электропроводку

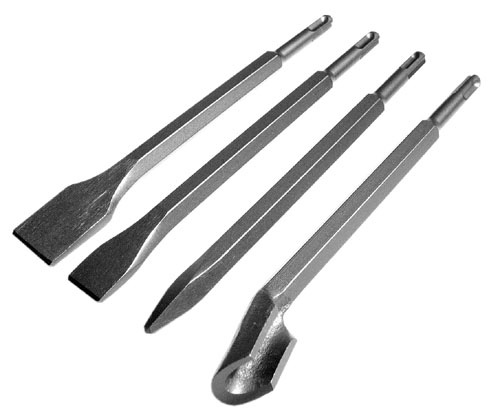

при применении электромолотка  используйте инструмент насадку с плоским лезвием или с полукругом. Острая как шило насадка обычно используется для пробивания и разрушения стен и не совсем уместно для штробления.

Штробление стен под электропроводку

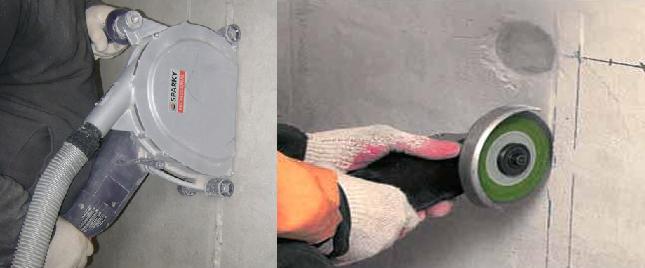

- применение болгарки:

При применении болкарки прорезаются два паралельных канала в последствии пространство между ними выбирается ударным молотком или ударной дрелью. Скол материала происходит по границам канала, в итоге трасса под элетропроводку получается самой ровной из всех выше описанных способах штробления. Стоит заметить что применение накладного кожуха и пылесоса для откачки пыли заметно улучшит ваш климат при штроблении.

Штробление стен под электропроводку

Для реза стены болгаркой необходимо использовать специализированный диск для камня.

Прокладка электропроводки в каналах - штробах

Укладываем провода в каналы, при этом важно временно закрепить провод. До момента нанесения штукатурки и ее высыхания скобы - крепление будет удерживать провод на месте.  Не стоит усердствовать с надежностью крепления, просто закрепите провод что бы он не вываливался из канала. Нанесенная штукатурка после высыхания будет надежно удерживать провод на месте.

Особенно стоит сказать о потолочной элеткропроводке. В жилых домах проводка от люстры к стене проложена в полом канале, в случае замены не спешите выдергивать старый провод из этой полости. Прежде закрепите новый провод к старому и потом продерните эту связку, тем самым заменив старый провод на новый.

Прокладка электропроводки в каналах

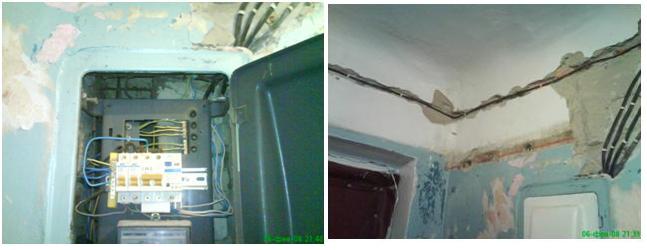

Рис.  Пример прокладки провода от электрощитка.

Прокладка электропроводки в каналах

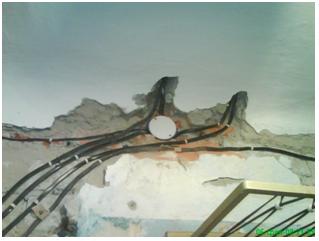

Рис. Проводка кабеля к соединительной коробке

Прокладка электропроводки в каналах

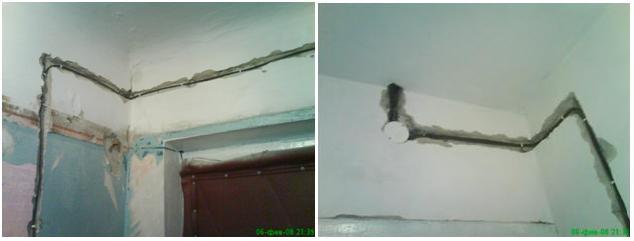

Рис Провод уложен в каналы

Прокладка электропроводки в каналах

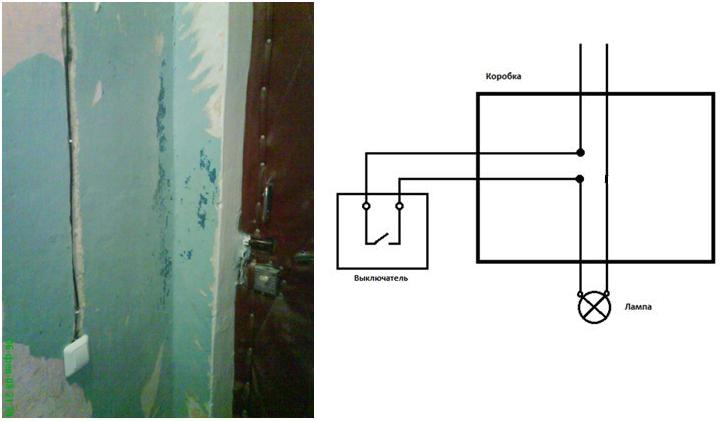

Рис. Провод проложен к выключателю

Вот в принципе основные азы, по выбору провода для проводки, по способу прокладки этого кабеля, по применяемым соединениям. Нам лишь остается надеяться, что наши советы помогут вам в вашем деле монтажа электропроводки в доме.
 А вот о частных случаях подключения электрических схем: выключателей розеток и светильников, мы расскажем в других наших узконаправленных статьях.
