Проводные локальные сети не спешат сдавать позиции даже несмотря на развитие Wi-Fi. Подключение с помощью витой пары все еще надежнее беспроводного во многих случаях, так элементарно надежнее и спокойнее.
 Этим способом во всю подключают системы видеонаблюдения, IP-телефоны, индустриальные локальные сети, и локальные сети предприятий. По крайней мере использование беспроводной связи для такого оборудование не является предпочтительным из-за помех и надежности. При этом питание по витой паре (PoE — «Power over Ethernet») позволяет немного сократить расходы на построение сети, снимая необходимость оснащения розетками в  220 вольт каждой точки, использование БП, дополнительных подключений сетевого оборудования. Именно о этих плюсах и конечно о минусах, куда без них, я и расскажу в этой статье.

Преимущества и недостатки оборудования с PoE

Оборудование с поддержкой PoE (концентраторы и конечные устройства) стоит дороже обычного, поэтому в некоторых случаях особой экономии не будет. Например, при построении сети IP-телефонии — как правило, в точках установки телефонов розетки уже есть. Но выгода от использования PoE может быть не только экономической.

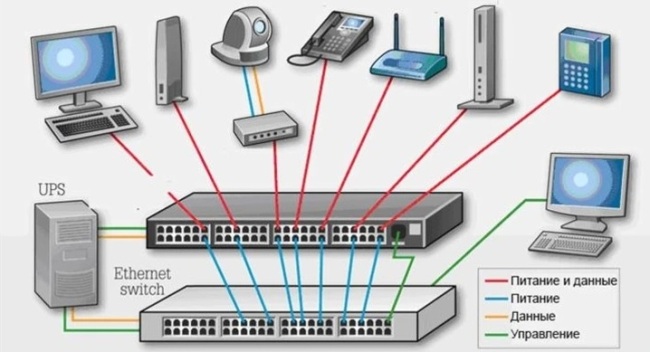

Подключение устройств через PoE безопаснее, так как питание по витой паре стабилизировано и не зависит от помех в сети 220В. А еще с помощью PoE можно очень просто обеспечить все устройства сети гарантированным питанием — для этого всего лишь надо запитать с ИБП базовый концентратор сети (разумеется, и у него, и у сетевых устройств должна быть поддержка PoE).

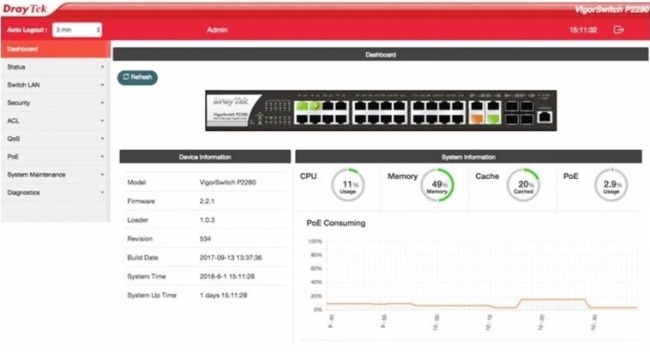

PoE обеспечивает централизованное управление и контроль всех устройств сети: включение/выключение каждого отдельного устройства (в том числе автоматическое), ведение учета потребленной каждым устройством электроэнергии; интерфейс PoE-концентраторов обычно также позволяет определять режим работы отдельных устройств и своевременно обнаруживать поломки.

Подключение с использованием PoE выглядит эстетически совершеннее — меньше розеток, меньше проводов.

К недостаткам устройств с PoE (кроме уже упомянутой высокой цены) можно отнести ограниченную электрическую мощность и повышенный уровень энергопотерь: сечение жилы витой пары невелико, поэтому в ней возрастает сопротивление и падает напряжение. Кроме того, из-за большей мощности концентратора с поддержкой PoE, ему потребуется более мощный (и дорогой) ИБП.

Обеспечение опции PoE для оборудования при его питании

PoE-устройства делятся на несколько видов:

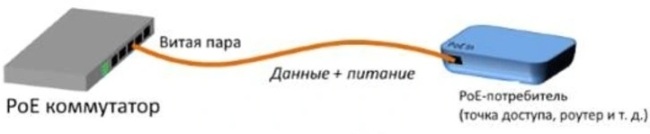

1. Конечные источники питания (endspan) — свитчи, коммутаторы, маршрутизаторы с поддержкой PoE. При подключении к такому коммутатору сетевого устройства, оно получит питание автоматически — если, конечно, тоже поддерживает PoE.

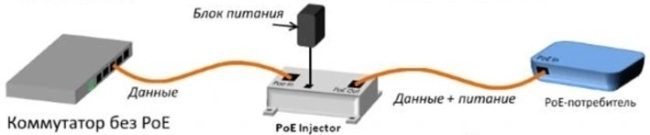

2. Промежуточные источники питания (midspan) — адаптеры (инжекторы) PoE и блоки питания PoE. Эти устройства используются, когда нужно организовать PoE на отдельных линиях сети. Они позволяют подключать PoE-потребителей к обычным коммутаторам.

3. Сплиттеры — устройства, предназначенные для подключения к сети с PoE обычных сетевых устройств. Они разделяют (англ. «split» — разделять) поступающее по одному кабелю питание и данные, выводя их на два отдельных разъема: RJ-45 и разъем питания.

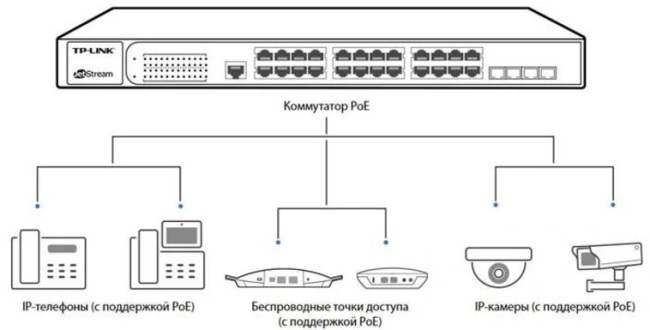

4. PoE-потребители — сетевые устройства (IP-телефоны, видеокамеры, точки доступа, коммутаторы и пр.), способные получать питание по сети Ethernet.

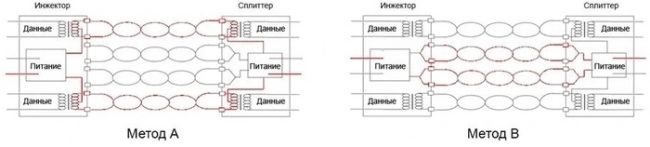

Технология PoE использует два метода передачи данных по витой паре, называемые метод «А» и метод «В». По методу «А» питание передается по тем же проводам, что и данные (1,2,3 и 6 контакты в разъеме). По методу «В» питание передается по другим проводам — 4,5,7 и 8. В сетях 10Base-T и 100Base-TX (10 Мбит и 100 Мбит соответственно) эти провода не задействованы, что позволяет использовать для них недорогой четырехпроводной кабель. Очевидно, метод «В» с такими кабелями работать не будет.

Все PoE - потребители и сплиттеры могут работать по обоим вариантам. А вот источники питания, как правило, поддерживают только один метод.

Таким образом, если у вас сеть 10Base-T или 100Base-TX, построенная на четырехпроводном кабеле, источники питания должны поддерживать метод «А». К сожалению, определить, какой метод поддерживается источником, не так просто. Почему-то в спецификации эта особенность указывается нечасто и порой определить метод питания можно только по документации или по наклейке на корпусе. Если там указаны контакты 1-2-3-6, то питание подается по методу «А», если 4,5,7,8 — по методу «В».

Если же вы используете в ЛВС восьмипроводной кабель, о методе PoE можно не думать — на таких кабелях будет работать любое PoE-оборудование.

У незнакомых с технологией часто возникает вопрос: не опасно ли подключать в сеть с РоЕ «обычные» устройства без поддержки РоЕ? В общем, это безопасно — инжектор подаст в кабель питание только после того, как получит ответ о поддержке протокола от питаемого устройства. Это защищает оборудование от повреждений не только когда PoE не поддерживается, но и если сетевой кабель был обжат неправильно.

Однако существует технология Passive PoE, в которой передача питания по кабелю осуществляется парой отдельных устройств — подключенный к питанию инжектор подает напряжение на свободные пары, а сплиттер снимает его и выводит на отдельный разъем (розетку), к которому уже подключается обычное сетевое оборудование.

 Инжектор Passive PoE подает питание в кабель сразу после включения и, если с другой стороны кабеля подключить не сплиттер Passive PoE, а непосредственно сетевое устройство, оно может выйти из строя. Ну и ошибка при обжимке кабеля в этом случае также может привести к неприятным последствиям.

Passive PoE может упростить (и удешевить) подключение «обычных» сетевых устройств без внедрения PoE в локальную сеть, но пользоваться им следует с осторожностью. Кроме того, поскольку Passive PoE может передавать питание только по свободным парам (как метод В в РоЕ и РоЕ+), в сетях 1000Base-T его использовать нельзя.

Стандарты для PoE

PoE описан стандартом 802.3af. В настоящее время разработаны и поддерживаются многими устройствами новые стандарты — 802.3at (PoE+) и 802.3bt (PoE++). Различия стандартов приведены в таблице:

Кроме того, последний стандарт 802.3bt задействует для передачи питания все 4 пары, поэтому использовать его на кабелях с двумя парами проводов не получится.

Стандарты 802.3 частично обратно совместимы: питающее устройство 802.3bt снабдит питанием и питаемое устройство 802.3af, и 802.3at. А вот сплиттер 802.3at от инжектора 802.3af может и не заработать — производители порой реализуют обратную совместимость и для приемников, но стандарт этого не требует; кроме того, порой таковая совместимость просто невозможна — например, если сплиттер потребляет больше, чем способен выдать инжектор.

Стандарт Макс. мощность на выходе Вт Макс. мощность устройства подкл. Вт Кол. используемых пар  Наименование
802.3af 15.4 12.95 2 PoE
802.3at  30 25.5 2 PoE+
802.3bt  90 73 4 PoE++


Как мы видим, PoE — это достаточно просто и безопасно, и — в некоторых случаях — может значительно упростить внедрение распределенной системы на базе сети Ethernet и снизить её стоимость. Однако при её использовании следует уделить большее время планированию системы и правильно подобрать оборудование в соответствии с требуемыми скоростями передачи данных, используемыми кабелями, потребляемой мощностью и так далее.
