Сегодня мы с вами поговорим о таком замечательном (прости господи) материале, как полипропилен. Поговорим мы прежде всего о трубах из полипропилена, о том какими они бывают, и о том, какие и где ставить, в зависимости от условий эксплуатации.
Итак, в последнее время полипропилен занял на строительном рынке, а что еще более важно в нашем сознании, свое «прочное» место, в связи с сильной дешевизной и простотой монтажа.
Выбор полипропилена (полипропиленовой трубы) для холодной и горячей воды
Трубы бывают разные. Так они бывают для эксплуатации на холодной воде, гвс и отоплении. Ключевая разница в толщине стенки, рабочем давлении (pn) и наличии/отсутствии армирующего слоя в трубе. Для холодной воды труба самая тонкостенная. Бытует мнение что с ней работать проще всего, однако это не так. Все дело в том, что фитинги для полифузионной сварки (здесь я говорю только о ней, как самой распространенной), изначально универсальные. А универсальны они и наиболее подходящие по толщине и необходимому времени прогрева для трубы предназначенной под горячее водоснабжение. Соответственно перегрев трубы, и как следствие некачественное соединение трубы под холодную воду, довольно распространено. Для гвс труба толще, рабочее давление выше, и работать с ней, в итоге, проще. Кроме того, толщина трубы здесь играет роль уменьшения линейного расширения/сжатия, о чем мы расскажем далее. Армированная труба бывает нескольких типов.

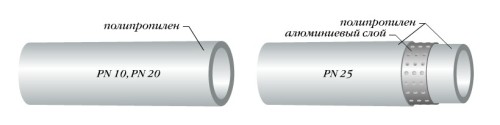

Армированные трубы для ГВС и отопления
Плюсом армированных труб является то, что значительно уменьшается кислородной диффузия через стенку трубы, также уменьшается удлинение трубы при подаче рабочей среды. Изначально практически весь полипропилен армировался алюминиевой фольгой или сеткой, причем слой армировки располагался ближе к внешней поверхности трубы. Перед сваркой этот слой удалялся при помощи специальных приспособлений (инструментов). Позже появилась армировка трубы алюминием, расположенная ближе к внутренней поверхности трубы. Такой вариант сразу стал популярен, ибо выкидывать деньги на дополнительные приспособления (инструменты для подготовки соединения трубы) никто не хотел. Преимущества у данного типа трубы все те же. Самая "модная" сейчас труба, это армированная стекловолокном. Производители заявляют, что удлинение у нее такое же, но по опыту монтажников мы вам можем сказать, что это не так.
Зависимость срока службы пропиленовой трубы от температуры и давления
Это то, о чем всегда умалчивается. А по умолчания срок службы у трубы 50 лет, что очень вроде как неплохо. Тем не менее, полипропиленовые трубы не рекомендуется применять в системах центрального отопления, где давление воды может достигать значений в 6 и более атмосфер, а температура воды может подниматься до 90-95°С. Для систем центрального отопления возможно применение других труб из полимерных материалов, а именно - металлополимерных труб (см. СП 41-102-98 Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб). Но если вы применили обычную пропиленовую трубу, то срок службы в зависимости от температуры (по данным DIN8077 A1 и НИИМосстрой)
80 -85 °С = 10 лет
90 - 95 °С = 5 лет

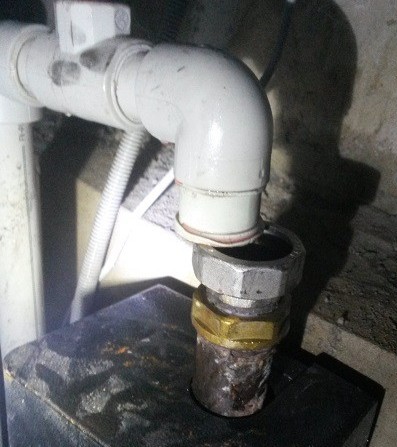

Это говорит о недопустимости использования трубы в системах центрального отопления. В итоге использование полипропилена бывает приводит к таким вещам.
Линейное удлинение полипропиленовой трубы после монтажа (температурное расширение)

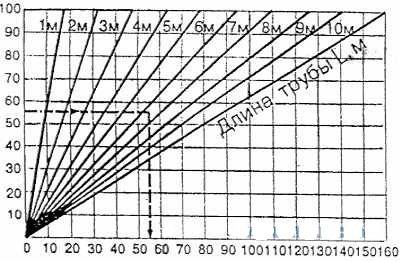

Основная проблема полипропиленовой трубы в том, что при сварке трубы у вас температура одна, во время ей работы другая. При понижении температуры труба уменьшается в длине, и при повышении, соответственно удлиняется. Изменение длины трубопровода при перепадах температуры определяется по формуле ΔL=ΔLΔt, где ΔL –изменение длины трубы, мм; Δ –коэффициент линейного расширения трубы; L – длина расчетного участка, м; Δt – расчетная разность температур, °С. Для неармированных труб коэффициент линейного расширения составляет 0,15 мм/м° С, для армированных – 0,03 мм/м° С. Пример: T1 = 20 °С, t2 = 75 °С, L = 6,5. По формуле ΔL=ΔLΔt получаем что, ΔL = 0,15 х 6,5 х (75 - 20) = 55 мм, Δt = 75 - 20 = 55 °С. По номограмме ΔL = 55 мм

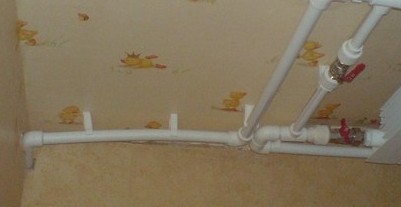

проявляется это так...
…причем это очень короткий участок трубы.
Полипропилен имеет коэффициент температурного расширения в 12,5 раз больше, чем у стали. Это обстоятельство необходимо учитывать при монтаже полипропиленовых труб. Из-за этой особенности в трубе возникают внутренние напряжения, влияющие, прежде всего, на сварные швы. В следствии этого о полипропиленовых трубах во многих случая можно сказать, что система сваренная из полипропилена красива до подачи воды или отопления по ней.
Применение полипропиленовых труб для теплых полов

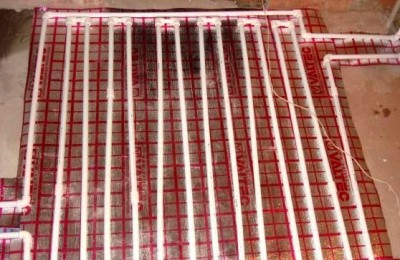

Применение полипропиленовых труб для теплых полов не рекомендуется, так как полипропилен имеет слишком высокий коэффициент температурного расширения, о чем мы уже говорили. В условиях эксплуатации теплых полов это свойство имеет немаловажное значение. Во-вторых, повороты полипропиленовых труб в теплых полах невозможно выполнить без их сварки, а наличие соединений в теплом полу является нежелательным. В-третьих, у полипропилена довольно низкая теплопроводность и угадать толщину стяжки, нужную для работоспособности пола практически невозможно. Полипропиленовые трубы не рекомендуется применять в теплых полах. Для теплых полов, как и для систем отопления, рекомендуется применять тонкие металлополимерные трубы, которые можно изгибать по всей зоне обогрева и не иметь при этом никаких соединений. Как следствие делать так плохо...
Правила монтажа полипропиленовых труб в квартире (доме)
Замуровывать полипропиленовые трубы в стены и полы согласно СНиП 31-01-2003 недопустимо, если здание должно иметь срок службы более 20 лет. Согласно СНиП 2.04.01-85*, п. 10.1*, прокладка пластмассовых труб должна предусматриваться преимущественно скрытой: в плинтусах, штробах, шахтах и каналах. Это требование СНиП обосновано тем, что трубы при эксплуатации должны быть защищены от механического воздействия на них, защищены от ультрафиолетового облучения и должны свободно расширяться без образования в них чрезмерных напряжений. Даже при прокладке трубопровода через стену рекомендуется применять изоляцию.
Полипропиленовая запорная арматура
Лучше взять запорную полипропиленовую арматуру с запорным органом седло-тарелка. Шаровые краны перестают работать как правило через 2-3 месяца. Штоки в них, в целях удешевления конструкции представляют собой гальваническую пару. В итоге, они просто заклинивают.
И в завершении помните, что покупка сварочного аппарата, и тренировка в течении 20 минут еще не делает вас специалистом.
