О медных трубах, обо всех их достоинствах и недостатках мы уже поговорили, в одной из наших статьей «Медные трубы для воды и газа».  По заключениям данной статьи можно констатировать, что медные трубы не такой уж рудимент, выброшенный на свалку истории. Еще много кто и много где применяет такой вид труб для обеспечения своих жилых домов, квартир и других помещений, водой или газом. О самих трубах и их особенностях, по логике мы уже упоминать не будем, но остается вопрос о том - как же все-таки монтировать медные трубы!? Желательно монтировать своими руками. Именно этой теме и будет посвящена наша статья.

Монтаж медных труб и фитингов своими руками

 Прежде чем мы поговорим о конкретном примере, мы расскажем о возможных альтернативах. Так монтаж медных труб можно производить двумя способами. Первый это механическим креплением, с помощью обжимки фитингов или стягивания накидными гайками, а второй вариант это пайка.
 Про механические способы крепления мы лишь расскажем, но не будем приводить подробной информации, так как на наш взгляд это несколько не совершенная технология. Герметичность соединений обеспечивается за счет применения прокладок, которые обжимают тело трубы. Недостатки здесь очевидны. Прокладки являются обособленными деталями, не обеспечивающими молекулярное соединение. Они могут растрескаться, лопнуть, не обеспечить должного прижимания. Все это является недостатками обжимки. Пайка, если она проведена качественно, обеспечивает намного лучшую изоляцию, а значит предпочтительна. Именно о пайке медных труб мы и расскажем в нашем конкретном примере.

Процесс монтажа (пайки) медных труб и фитингов своими руками

Здесь как может все показаться не так все просто. Для пайки используется не паяльник, а горелка или мощный электрический фен. Также необходим будет припой в катушке, кисточка, ершик, паста для пайки, наждачная бумага, труборез и специальное приспособление, для снятия фасок на трубе.
 Если это у вас все есть в наличии, а также есть время и возможность приняться за работу, то далее о том, как это делается.

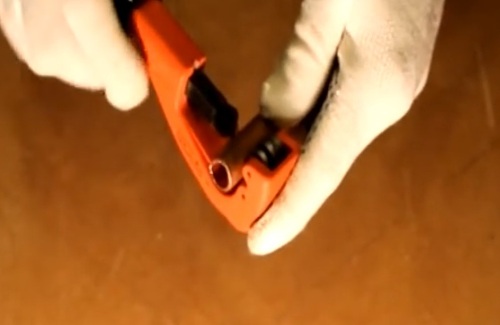

 Первым делом необходимо вымерить трубу, то есть отрезать ее, чтобы строительная длина и длина фитингов была в соответствии с вашей схемой монтажа. Если фитинги уже не отрежешь, то вот трубу можно. Резать ее надо с помощью трубореза, в этом случае края будут ровными и правильной формы. Можно конечно отпилить ее ножовкой по металлу, но это уже технологии прошлого. Итак, отрезаем трубу с помощью трубореза.

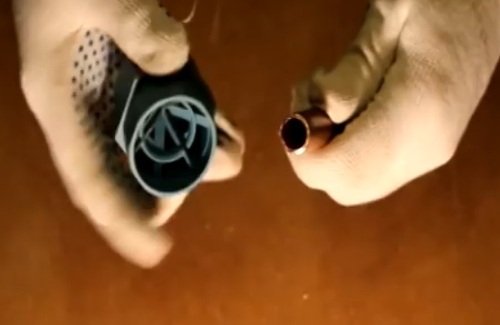

Далее необходимо снять фаску. Фаска обеспечит плавный заход трубы в трубу или фитинг. Фаска снимается, словно точится карандаш. Вначале наружным конусом  для снятия внутренней фаски, затем внутренним конусом, для снятия наружной фаски на трубе.

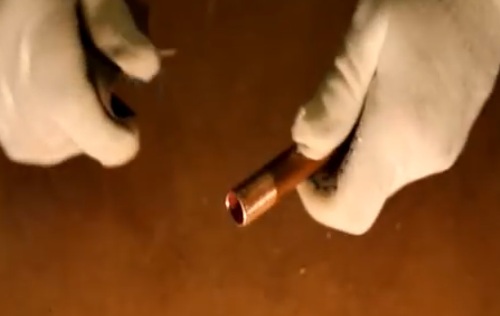

Теперь очищаем поверхность трубы от окислов меди, от мелких неровностей, грязи. Берем обычную наждачную шкурку и чистим ту поверхность, которая будет заходить в трубу фитинг.

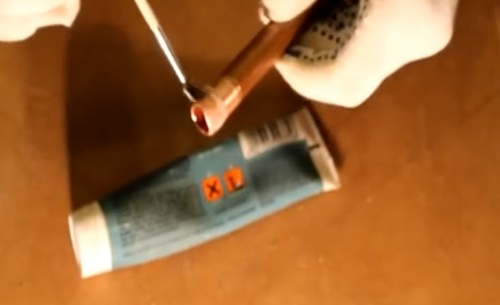

После очистки поверхности приступаем к нанесению пасты для пайки. Сразу скажем, что паста эта специальная, но обладающая заурядными свойствами. Так ее суть сводится к предотвращению окисления. К равномерному распределению температуры во время нагрева меди. К лучшему растеканию припоя, во время пайки. Пасту выдавливаем из тюбика или берем из баночки, у кого она в чем, и наносим на трубу кисточкой. Тонкий слой, не более того, вполне достаточен.

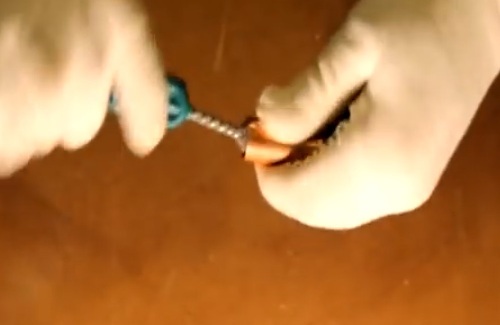

Теперь производим аналогичные действия с ответной частью, которую нам предстоит припаять, будь то фитинг или труба. Здесь зачищаем уже внутреннюю полость трубы (фитинга). Для этого хорошо подойдет жесткий ершик из металла.

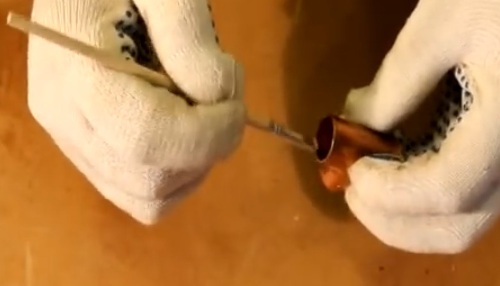

Далее берем кисточку и наносим пасту, как и в первом случае. Равномерно распределяя ее внутри трубы.

Если сказать о пасте более подробно, то это не более чем обычный флюс, только не в жидком виде, а в идее пасты. Например, подойдет канифольно-жировая паста, вполне.

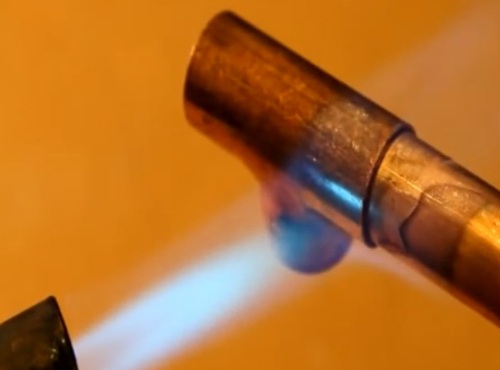

Теперь детали можно соединить между собой. Примечательно то, что где нанесена паста, там и будет растекаться припой. Именно по нанесенной пасте он течет лучше всего. Нагреваем трубу.

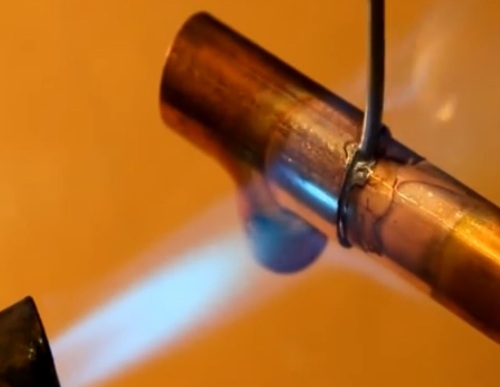

Здесь важно ее не перегреть, а то после труба станет слишком мягкой.  Температура плавки припоя порядка 400 градусов, если это мягкие припои. При этом труба должна нагреться примерно до 425 градусов. Визуально это конечно трудно оценить, тем более если не иметь опыта, но труба не должна быть раскалено до красна, это факт. В качестве припоя можно использовать припои: П81/П14, FELDER (Германия) или аналогичные. Приставляем припой на край зазора между элементами, при этом он сам начнет плавиться и растекаться по мету нанесения пасты. Действие несколько даже завораживающее.

Один два стыка и вы фактически уже овладели технологией. Вот в принципе и все, что надо для того чтобы паять медные трубы.
 Можно применить тугоплавкие припои, с температурой плавления от 450 до 560  градусов. В этом случае место пайки должно быть горячее примерно на 30 градусов. Припой может быть как в стержнях, так и в катушке, это уже не важно.

Еще немного о монтаж медных труб…

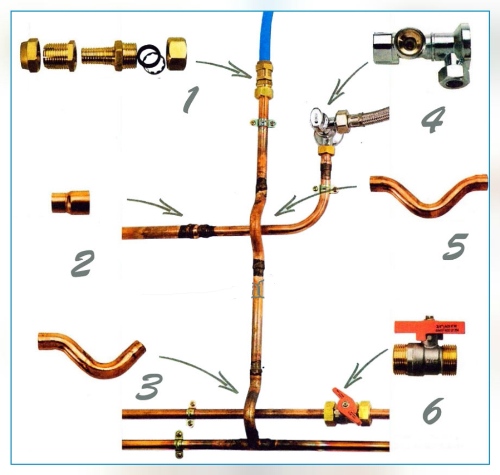

 Дополнительно хотелось сказать о том, что медные трубы выступают в качестве основного проводника для сред, а перед каким-либо устройством либо узлом, используется запорная, регулирующая арматура, либо гибкий шланг и т.д. В этом случае пайка уже не поможет. Здесь придется вернуться к механическим способам крепления с помощью применения адаптеров и уплотнений. Так в качестве примера – картинки можно взглянуть и прикинуть, что вам может понадобиться, если кроме прокладки трубопровода вас ждут и другие соединения медной трубы с сантехническими узлами.

Теперь уже можно подвести итог. Ведь вы уже имеете представление не только о том как паять медные трубы, владея информацией о всех тонкостях вопроса, но и в курсе как с них перейти на другие виды коммуникаций. (труб).
