Пескоструйный аппарат своими руками  Многие знакомы со свойствами пескоструйных аппаратов, их эксплуатационные свойства порой незаменимы. Так стоит сказать о сложности  удаления краски с развитых и сложных поверхностей, грубая полировка царапин и задиров. Так в случае ручной работы эти операции займут у вас день, два, а то и более, то при пескоструйной обработке посредством предложенного аппарата работа  займет несколько минут.

 В данной статье приведен вариант изготовления, если можно сказать любительского пескоструйного аппарата, который позволяет справляться с требуемыми задачами, при минимуме неудобств связанных с особенностями любительского производства.

Комплектующие для пескоструйного аппарата

 Так для создания пескоструйного аппарата вам потребуется компрессор с ресивером, шланг, пистолет для покраски, сантехнические фитинги, шаровый кран, керамическое сопло и пластиковая бутылка. Теперь более подробно о том, как из этого сделать пескоструй.

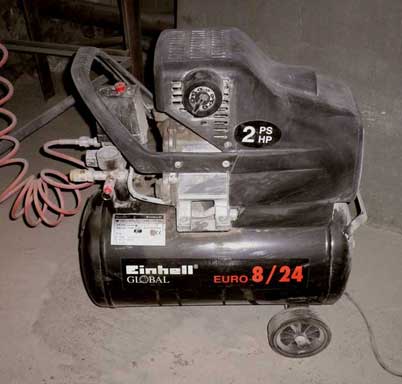

 Для аппарата лучше всего использовать компрессор с ресивером, ресивер обеспечит постоянную подачу воздуха, при постоянном давлении. Эта величина расхода воздушно песочной смеси важна для равномерности проводимого процесса.

Пескоструйный аппарат своими руками

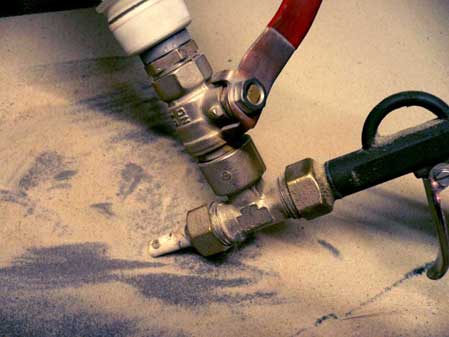

Сердце пескоструйной установки сборка показанная на фото. Внешний вид сборки, обеспечивающей смешивание песка и воздуха в пескоструйном самодельном аппарате

Пескоструйный аппарат своими руками

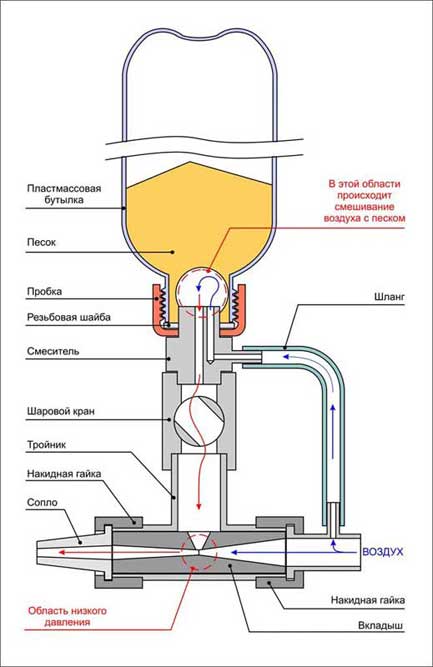

Принципиальная схема соединений обвязки самодельного пескоструйного аппарата приведена на рисунке ниже.

Пескоструйный аппарат своими руками

Если описать процессы происходящие в приведенной схеме, то работает все следующим образом:
- воздух нагнетается в полость пластиковой бутылки и параллельно подается в тройник.

Пескоструйный аппарат своими руками

-  в пластиковой бутылке воздух у горлышка смешивается с песком и выходит в верхний отвод тройника.
- регулируя через кран поток песочно-воздушной смеси, которая в тройнике смешивается с воздухом мы получаем на выходе только песочно-воздушную смесь. Расход воздуха определяет и расход песка, то есть и периоды его пополнения в пластиковой бутылке самодельного пескоструйного аппарата.
- при резком изменении давления струя песко-воздушной смеси стремиться резко увеличиться в объеме на границе перепада давления, сопло – внешняя атмосфера. Поэтому для предотвращения быстрого износа применена керамическая вставка - сопло.

На что стоит обратить внимание при изготовлении пескоструйного аппарата своими руками

Основная особенность обвязки пескоструйного аппарата, это значительный износ поверхностей контактирующих с  воздушно песочной смесью. Так сильно изнашиваются основания у горлышка бутылки, шаровый кран, тройник. Если пластиковая бутылка с пластиковой пробкой не проблема, то для увеличения ресурса шарового крана необходимо подобрать такое сопло, чтобы кран можно было открывать полностью, то есть обеспечивать его полнопроходность, при этом износ запорного органа будет значительно меньше и кран прослужит дольше. Так в частности для маломощного компрессора, порядка 2-6 л.с. сопло должно быть диаметром 2-4 мм.

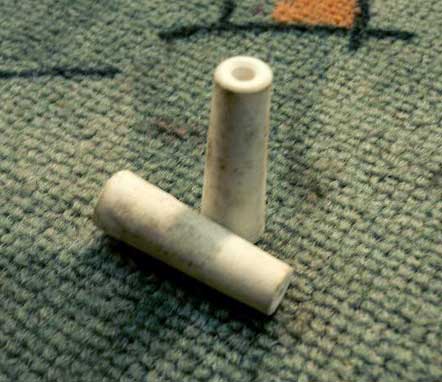

 Сопло из керамики можно приобрести в магазинах специализирующихся на продаже сварочного оборудования. Так сопла применяются для аргоновой сварки, вернее для подачи через керамическое сопло сварочной проволоки. Здесь же можно посмотреть и цанговый зажим для сопла, для того чтобы прикрепить его к тройнику пескоструйного аппарата.

Пескоструйный аппарат своими руками

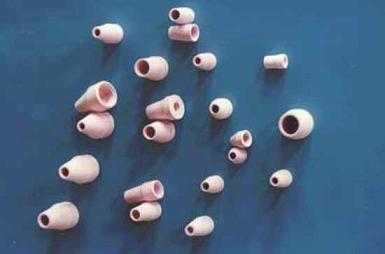

 Обзор применяемых материалов для сопел, и их долговечность дает следующую картину:
- Керамические сопла - долговечность 1 - 2 часа (керамика бывает с различными механическими свойствами)
- Чугунные сопла - долговечность 6 - 8 часов (цветной металл и чугун дольше изнашиваются, так чугун содержит значительное количество углерода, а цветные металлы имеют вязкую структуру, амортизируя удары песчинок, а не скалываясь в процессе работы)
- Сопла из карбида вольфрама - долговечность около 300 часов
- Сопла из карбида бора - долговечность около 750 - 1000 часов
Показатели жизненного цикла сопла берутся с учетом того, что в качестве подаваемой смеси используется песок. При использовании в качестве материала стальных гранул долговечность возрастает примерно в 2 - 2,5 раза.

Пескоструйный аппарат своими руками

 В принципе это довольно высокие показатели для любительского аппарата пескоструйной обработки, который можно сделать своими руками


Работа с пескоструйным аппаратом особенности и безопасность

 Песок применяемый для самодельнго аппарата должен предварительно просеиваться через сито и только после этого засыпаться в бутылку. Применяйте аппарат на улице, либо в производственном помещении, вплоть до применения в специализированной камере. Песок и образующая пыль покроет все поверхности в помещении, привести в порядок его вновь будет очень сложно и проблематично. Не используйте аппарат в жилых помещениях.
 При работе применяйте средства индивидуальной защиты, очки для защиты глаз. Повязки и маски для защиты органов дыхания. Оптимальный вариант использование противогаза, не удобно, но эффективно.


Пример обработки поверхностей пескоструйным аппаратом

 Так в качестве примера работы пескоструйного аппарата хочется привести обдирку краски с некоторых деталей автомобиля. Как правило, такие поверхности сложные и имеют значительную площадь. Применяя пескоструйный метод обработки вы экономите дни, а не часы, это знает каждый, кто пытался обработать данные детали вручную самостоятельно.

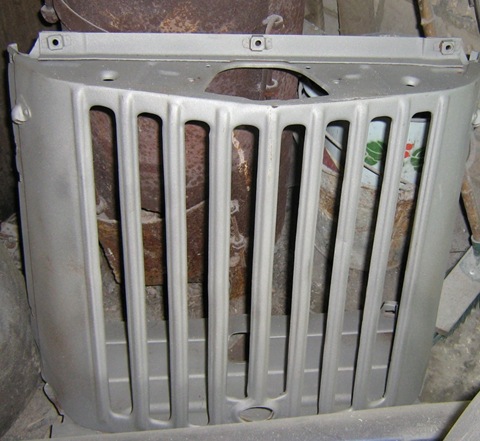

 Решетка радиатора обработанная пескоструйным аппаратом.

 Пескоструйный аппарат своими руками

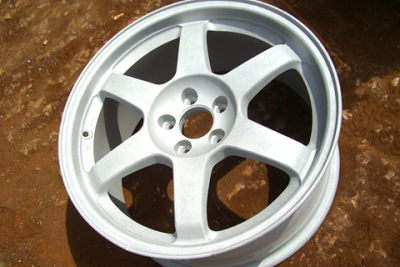

Колесные диски кроме сложной поверхности, как правило покрываются еще стойкой полимерной краской и здесь без пескоструя также не обойтись. С колесного диска сняли старую краску.

Пескоструйный аппарат своими руками
