Размер в плане 510*890 мм, высота печи при средней толщине швов 5 мм -2240 мм, теплоотдача 2500 вт/час. Печь предназначена для отопления 1-2 комнат. Её устройство отличается простотой и высокой эффективностью. Печь работает очень рационально – дымовые газы из топливника поднимаются не под перекрышу , а доходят до горизонтальной перемычки на уровне 21-22 рядов, опускаются вниз и переходят в вертикальный канал у противоположной стенки печи, отдавая тепло среднему поясу, а потом уходят вверх под перекрышу. Такая система дымооборотов обеспечивает повышенный кпд печи. Дымовые каналы имеют сечение 1 * ½ кирпича (260*130).


Печь хорошо растапливается в любую погоду и после длительного перерыва в топке. Хорошая тяга обеспечивается невысокой дымовой трубой с сечением канала 130*130 мм. Конструкция печи была предложена В.И. Стержневым. По современной классификации известна как печь ПТОУ-2500.
Топливник печи, представлен на рисунке ниже, рассчитан на сжигание дров. Если печь будет топиться углем, топливник надо класть из огнеупорного кирпича. Участок кладки из огнеупорного кирпича на разрезах А-А и Б-Б показан двойной штриховкой.

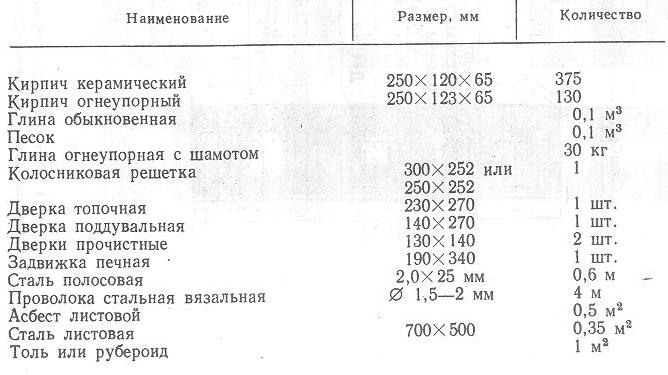

Таблица 1. Материалы необходимые для кладки печи.

Материалы необходимые для кладки печи

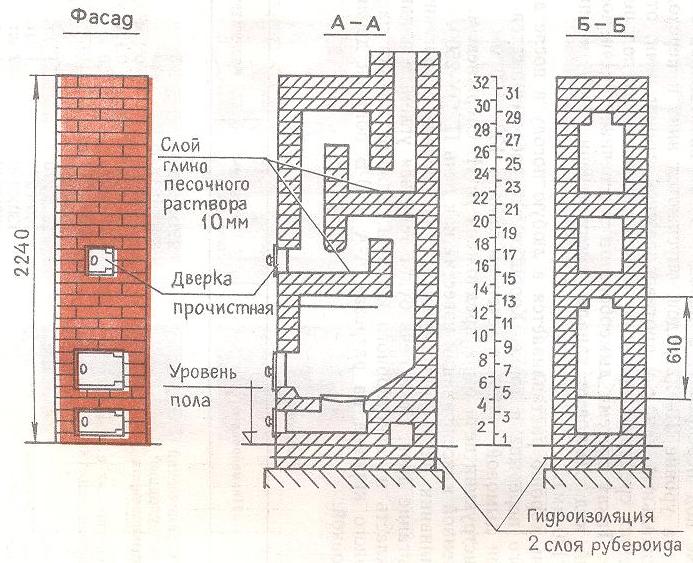

Внешний вид и габариты печи

Внешний вид и габариты печи

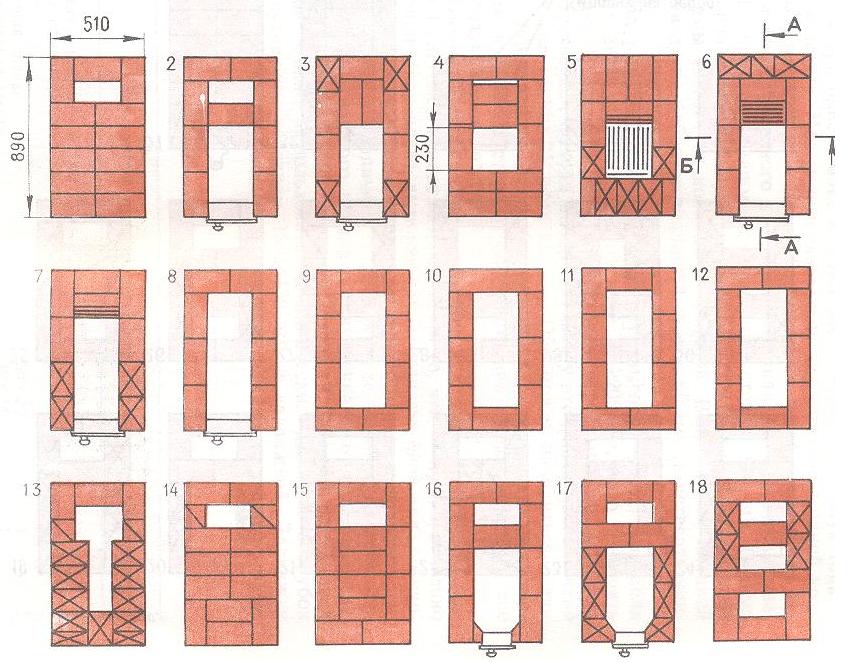

Порядовая кладка печи.

Порядовая кладка печи

Порядовая кладка печи
