При строительстве домов, гаражей, дач, других сооружения, наступает такой этап, когда необходимо выполнить перекрытия. Перекрытия могут быть межэтажные, или потолочные, при этом выполнены из дерева, с использованием деревянных балок, при помощи бетонных плит или путем заливки бетона. Каждый из этих методов монтажа перекрытия имеет свое законное право, на существование, подкрепленное экономической целесообразностью применения конкретного варианта, в каждом индивидуальном случае. В данной статье, мы хотели поговорить о конкретном случае, а именно о заливке бетонных межэтажных (потолочных) перекрытий. Прежде, чем рассказать о методах монтажа данных перекрытий, мы хотели затронуть тему применения и монтажа заливные перекрытия из бетона, поговорим об их целесообразности и преимуществах относительно других аналогичных перекрытий.
Преимущества заливаемых бетонных перекрытий (монолитных перекрытий из бетона)
Прежде всего, заливаемые монолитно - бетонные перекрытия стоит рассматривать, как альтернативу перекрытиям из плит. Деревянные перекрытия слишком различны с бетонно-монолитными перекрытиями, прежде всего по цене, монолитные намного дороже, во-вторых, по прочности, они намного прочнее, в третьих, по долговечности и остальных уже не столь существенных различиях. Именно поэтому, сравнивать стоит, прежде всего, с перекрытиями из плит. Так, в некоторых случаях монолитные (бетонные) перекрытия дешевле, что является неоспоримым преимуществом, при этом обладают аналогичной прочностными свойствами. Еще одни важным достоинством является то, что заливные монолитно- бетонные перекрытия могут быть выполнены любой сложной формы, практически в любом месте, что порой невозможно для стандартных, заводских бетонных изделий.
Пример монтажа бетонных, монолитных перекрытий

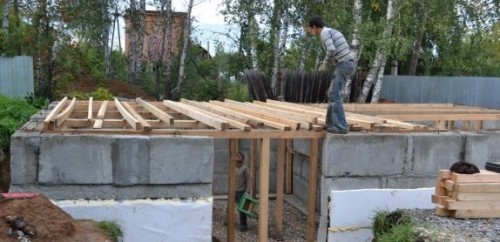

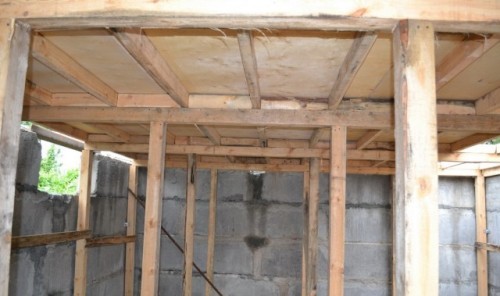

Далее, приведем конкретный пример монтажа бетонных перекрытий. В данном случае, это частный пример, возможные улучшения, которые можно было предпринять, для повышения качества перекрытия, мы опишем как альтернативные решения. Итак, прежде всего, необходимо возвести опору для заливаемой бетонной смеси и опалубку.
О том, как рассчитать данную конструкцию мы поговорим далее.

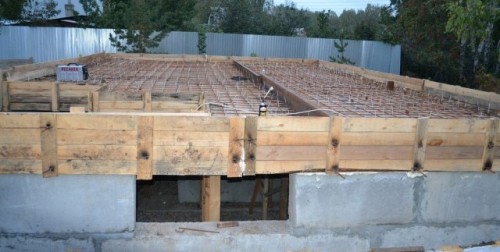

После этого, необходимо смонтировать арматуру.

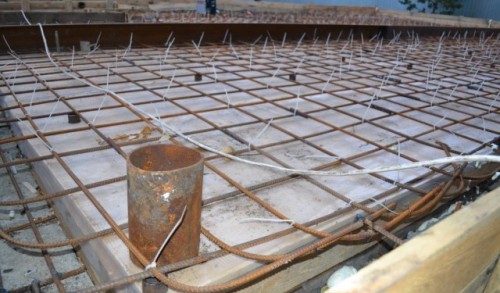

Лучше всего монтаж производить при помощи монтажной проволоки и уложить два слоя решетки.

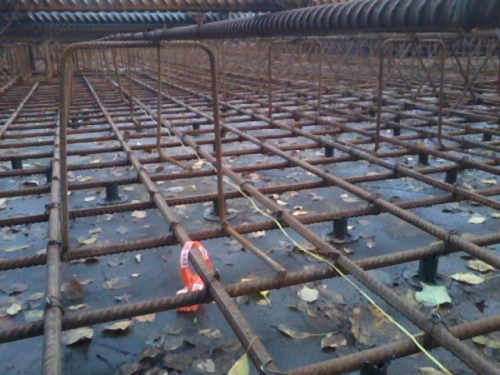

Одна арматурная решетка должна быть внизу, вторая, проложенная через «лягушки» должно быть вверху. Такое монолитное перекрытие будет более правильно воспринимать изгибающую нагрузку, за счет работы арматуры в самых напряженных местах, что значительно увеличит прочность перекрытия.

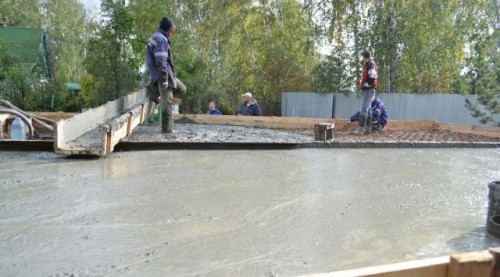

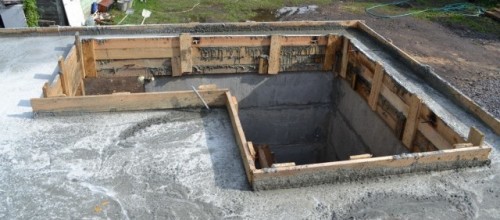

После, начинаем заливку бетона. Лучше всего, для этой операции купить запланированный объем бетона, чтобы провести всю заливку за один раз, так как только в этом случае вы сможете гарантировать равную прочность всей монолитной конструкции перекрытия.

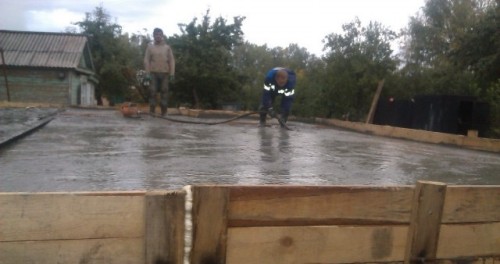

Также не стоит выливать весь бетон в одно место, чтобы не допустить проседания и обвала опалубки для перекрытия. Лучше всего подавать бетонную смесь равномерно по всей площади, в крайнем случае, быстро ее распределять по этой площади любым альтернативным способом.

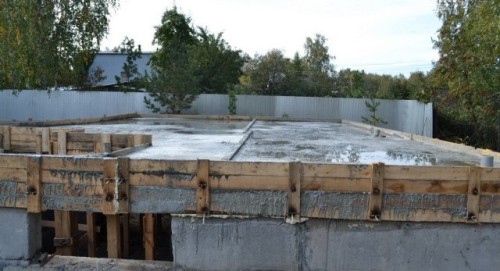

Завершающим этапом будет выдержка бетонной смеси в определенных условиях (температура и влажность), что позволит обеспечить технологичное затвердевание смеси и ее качество.
Так более подробно о процессе застывания бетонной смеси можно прочитать в статье «Как залить бетонную стяжку пола». После демонтируем опалубку, и наше бетонное перекрытия готово к эксплуатации.
Расчет опалубки удерживающей монолитные, бетонные перекрытия при заливке
Кто-то имея определенный строительства может произвести монтаж бетонного перекрытия исходя из своего жизненного опыта, или как говорится «на глазок». Мы же хотим вам предложить другой, пусть хоть и не институтский расчет, но который в высокой степени станет вашим успешным залогом удачного проведения работ.
Расчет опалубки для такого вида перекрытия стоит производить по основным трем параметрам:
1. Для продольной нагрузки на опоры удерживающие опалубку Первоначально необходимо рассчитать сечение опор под удерживающую опалубку. Это значение не столь критично? как последующие параметры, именно поэтому по нему у вас, скорее всего, не будет проблем. σ = N/F ≤ Rс где σ - внутренние нормальные напряжения, возникающие в поперечном сечении сжимаемой балки, кг/см2; N – масса нашей опалубки и заливаемой смеси, кг; F - площадь поперечного сечения колонны см2; Rс - расчетное сопротивление древесины сжатию по пределу текучести, кг/см2. (Для сосны расчетное сопротивление составляет 140 кгс/см2)
2. Для сгибания опор от нагрузки Также не стоит забывать и том факторе, что жесткость балки на изгиб меняется с ее длиной. Так при увеличении длины удерживающей балки, ее гибкость также увеличивается, а жесткость соответственно снижается. Для того, чтобы учесть этот фактор, необходимо площадь сечения балки принять с поправочным коэффициентом φ
σ = N/φF ≤ Rc
коэффициент будет зависеть от соотношения диаметра к длине, для облегчения расчетов, его можно принять из ряда ниже
L /d = 5 10 20 30 40 50
φ = 0.9 0.85 0.5 0.25 0.15 0.08
3. Для обеспечения целостности основания опалубки Последнее на что стоит обратить внимание это на прочность удерживающей опалубки, на которую будет разливаться бетон. Так опалубка должна выдерживать не только статическую массу бетона, но и динамическую нагрузку во время его заливки. Также, не стоит забывать о возможном временном переливе бетона на конкретное локальное место и о массе рабочего, который будет распределять бетон в ней. В итоге, допустимые толщины опалубки из фанеры, с запасом 1,5, при пролете не более 1 м, можно принять из ряда ниже.
Толщина фанеры 18 мм 21 мм
Толщина заливаемого слоя бетонного перекрытия до 9 см до 12 см
Теперь вы сможете не только залить бетонное перекрытие, но и предварительно рассчитать вспомогательные технологические элементы для его монтажа.
