Если вы заглядывали в "чрево" аппаратуры, то пожалуй уже не раз видели сколько там радиодеталек. Особо опытные радиолюбители уже наверное знают название той или иной детали и даже о том, что на маркировку иногда полезно подсмотреть, чтобы приобрести или поставить аналогичную деталь, взамен испорченной. Ну что же, порой на радиодетали так и написано, что это за деталь и какой у нее номинал. А вот иногда маркировку, в том числе и цветовую, приходится расшифровывать, обращаясь к справочным материалам. Примерно такая же ситуация с резисторами (сопротивлениями), которые имеют цветовую маркировку, обозначающую номинальные характеристики радиодетали.
 В данной статье как раз и приведена информация о буквенной и цветовой маркировке резисторов применяемых в радиоаппаратуре. Теперь авы без труда сможете определить какое сопротивление у резистора и на какую мощность он расчитан.

Маркировка современных резисторов (цветные полосы на корпусе)

 На настоящий момент в связи с засильем импортной техники и с несостоятельностью нашей, пришли и западные стандарты. Так сегодня актуален стандарт EIA (по англ. Electronics Industries Alliance) — Альянс отраслей  электронной промышленности, этот стандарт разработанный в США подразумевает цветовую маркировку сопротивлений. По данному стандарту резисторы маркируются цветными полосками. Каждая из полосок подразумевает определенный смысл. Маркировка полосок читается слева направо, начиная с полоски расположенной ближе к краю, как правило на одной из боковых гильз. Остальные полоски промаркированы непосредственно на теле резистора.

Первая полоска означает цифру от 0 до 9;

Вторая также цифра от 0 до 9;

Третья также цифра от 0 до 9;

Четвертая на 10 в какой степени надо умножить чтобы получился номинал резистора;

Пятая допуск, погрешность относительно номинала в процентах;

Шестая полоска чаще всего не маркируется. Она означает температурный коэффициент при котором способен работать резистор

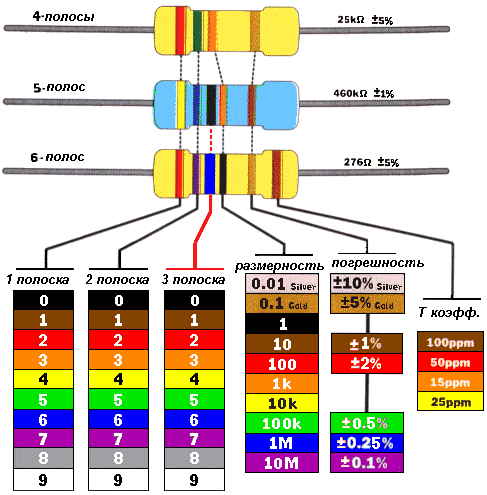

Взгляните на поясняющую картинку ниже и вам сразу все станет понятно

маркировка резистора

Так используя данную информацию для определения сопротивления по маркировке на корпусе резистора, вы сможете без труда узнать его номинал и погрешность

Маркировка старых резисторов (символьное обозначение на корпусе)

В советское время (СССР) резисторы маркировались довольно просто. Фактически на корпусе можно было прочитать номинал резистора

Так например:

 - если обозначение было R47, то сопротивление составляет 47 Ом;
- 47К, сопротивление 47 Ком;
- 4 М 7 или 4,7 М, составляет 4,7 Мом.

Маркировка резисторов в схемах в зависимости от их мощности в том числе

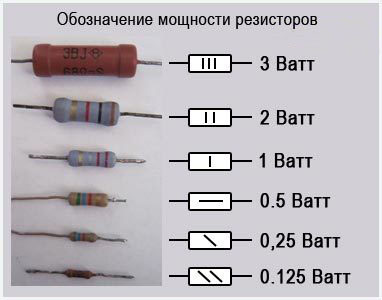

Также резисторы маркируются и в зависимости от мощности. Так как мощность резистора зависит напрямую от возможности рассеять тепло, то и корпус резистора будет напрямую зависеть от мощности. Ниже на фото приведены размеры резисторов в зависимости от их мощности. Кроме того, здесь приведено и обозначение резисторов в схемах, с линиями.

В зависимости от обозначения применяемого резистора, необходимо применять строго соотвествующее по мощности сопротивление или большего значения. Иначе оно просто перегорит, в первые минуты работы устройства, в котором было заменено.
