Зачастую бывает мало иметь только насос для откачки или пополнения воды, еще необходимо и управлять им, то есть включать и включать вовремя. Все бы ничего если подобные процессы у вас запланированы, а если нет, то как же быть? Скажем, у вас есть погреб, где вода прибывает… Или обратная ситуация. Есть бак, который должен быть всегда полный, готов для полива. В течение дня вода согревается, а вечером вы поливаете. Так вот, за тем и другим необходимо постоянно следить, а это все время, заботы, ваши труды. Но в наш век такие задачи уже решаются на раз-два, то есть можно автоматизировать процесс. В итоге, автоматика будет все выполнять за вас, накачивать или откачивать воду, а вам лишь останется очень редко следить за ней. Проверять ее работоспособность. Что же, моя статья как раз и будет посвящена такой теме как реализация схемы по откачки или накачке воды по уровню, далее расскажуоб этом более подробно и предметно.

Схема управления (отключения) насосом на откачку воды по уровню

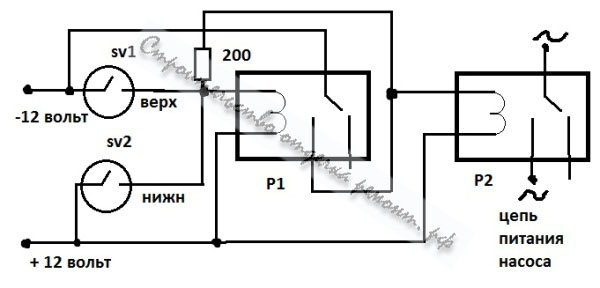

 Начну со схемы по откачке воды, то есть когда перед вами стоит задача откачивать воду до определенного уровня, а затем отключать насос, чтобы он не работал на холостом ходу.  Взгляните на схему ниже.



Именно такая принципиальная электрическая схема способна обеспечить откачку воды, до заданного уровня. Давайте разберем принцип ее работы, что здесь и зачем.

 Итак, представим что вода пополняет наш резервуар, не важно что это ваше помещение, погреб или бак… В итоге, когда вода доходит до верхнего геркона SV1, то на катушку управляющего реле Р1 подается напряжение. Его контакты замыкаются, и через них происходит параллельное подключение геркону. Таким образом реле самоподхватывается.  Также включается и силовое реле Р2, которое коммутирует контакты насоса, то есть насос включается на откачку. Далее уровень воды начинает понижаться и доходит до геркона SV2, в этом случае замыкается он и подает положительный потенциал на обмотку катушки. В итоге, на катушке с двух сторон оказывается положительный потенциал, ток не идет, магнитное поле реле ослабевает -  реле Р1 отключается. При отключении Р1 отключается и подача питания для реле Р2, то есть насос тоже перестает откачивать воду.  В зависимости от мощности насоса, вы можете подобрать реле на необходимый вам ток.
 Я ничего не сказал о резисторе 200 Ом. Он необходимо для того, чтобы в процессе включения геркона SV2 не произошло короткого замыкания с минусом, через контакты реле. Резистор лучше всего подобрать такой, чтобы он позволял уверенно срабатывать реле Р1, но был при этом максимально большого возможного потенциала. В моем случае это было 200 Ом. Еще одной особенность схемы является применение герконов. Их плюс при применении очевиден, они не контактируют с водой, а значит, на электрическую схему не будут влиять возможные изменения токов и потенциалов при различных жизненных ситуациях, будь то вода соленая или грязная… Схема будет работать всегда стабильно и «без осечек». Не требуется настройки схемы, все работает сразу, при правильном соединении.

 Спустя 2 месяца...

 Теперь о том, что было сделано пару месяцев спустя, исходя из требований к уменьшению потребления питания в режиме ожидания. То есть это уже вторая версия всего того, о чем я рассказали выше.

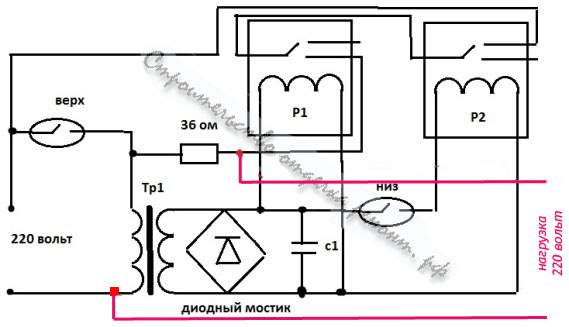

 Сами понимаете, что согласно схемы выше будет включен постоянно блок питания на 12 вольт, который между прочим тоже потребляет не бесплатное электричество! А исходя из этого было принято решение сделать схему для срабатывания насоса для откачки или налива воды с током в режиме ожидания равным 0 мА. На самом деле реализовать это оказалось легко. Взгляните на схему ниже.

 Первоначально в схеме все цепи разомкнуты, а значит она потребляет наши заявленные 0 мА, то есть ничего. Когда же замыкается верхний геркон, то напряжение через трансформатор и диодный мостик включает реле Р1. Таким образом реле коммутирует через свои контакты и резистор 36 Ом питание на блок питание и опять на саму себя же, то есть самоподхватывается. Насос включается. Далее, когда уровень воды доходит до низа и срабатывает реле Р2, то оно разрывает ту саму цепь самоподхватывания реле Р1, таким образом обесточивая всю схему и приводя его в режим ожидания. Резистор 36 Ом служит для того, чтобы во время включения верхнего геркона ограничить ток на насос, хотя бы немного. Тем самым снизив индукционный ток на герконе и продлив его жизнь. Когда же блок питания будет запитан уже через реле Р1, после его срабатывание, то такое сопротивление без проблем обеспечит напряжение для удержания реле, то есть будет не критично, а во вторых не будет греться, так как через него будет протекать незначительный ток. Это лишь ток от потерь в обмотке и ток на питание реле Р1. Поэтому требования к резистору не критичны, разве что взять его помощнее!
 Осталось сказать о том, что в любой из этих схем могут использоваться не только геркон, но и просто концевые датчики.

 Что же, теперь давайте разберем обратную ситуацию, когда необходимо воду наоборот закачивать в бак и отключать при высоком уровне в нем. То есть насос включается при низком уровне воды, а выключается при высоком.

"+" - простота сборки и не требует наладки. Не потребляет ток в режиме ожидания!
"-" - В системе имеется концевой датчик работающий с высоким напряжение, поэтому лучше его вынести за пределы воды

Схема управления (отключения) насосом на налив воды по уровню

 Если вы охватите нашу статью всю бегло и разом своим взглядом, то заметите, что второй схемы мы просто напросто в статье я не привел, кроме той, что выше.

На самом деле, это само собой разумеющийся факт, ведь чем по сути отличается схема откачивания от схемы накачивания, разве что тем, что герконы расположены один снизу второй внизу. То есть если переставить местами герконы, или переподключить контакты к ним, то одна схема превратиться в другую.

Резюмирую, что для того чтобы переделать вышеприложенную схему в схему по накачке воды, поменяйте местами герконы. В итоге, насос будет включать от нижнего датчика – геркона SV1, а отключаться на верхнем уровне от геркона SV2.

Реализация установки герконов в качестве концевых датчиков для срабатывания насоса в зависимости от уровня воды

Кроме электрической схемы, вам необходимо будет сделать и конструкцию обеспечивающую замыкание герконов, в зависимости от уровня воды. Я со свой стороны могу предложить вам парочку вариантов, которые будут удовлетворять таким условиям. Взгляните на них ниже.

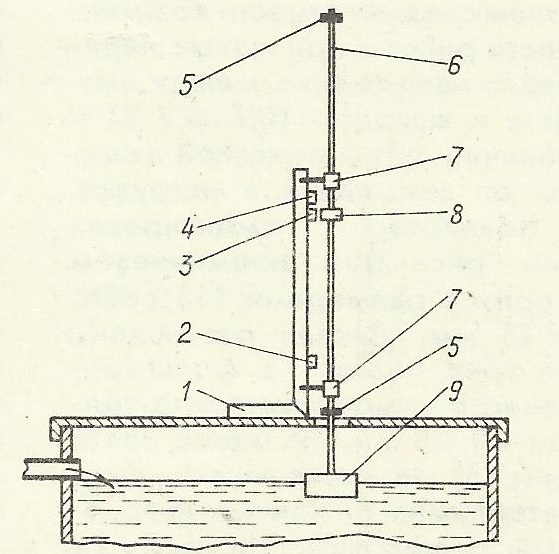

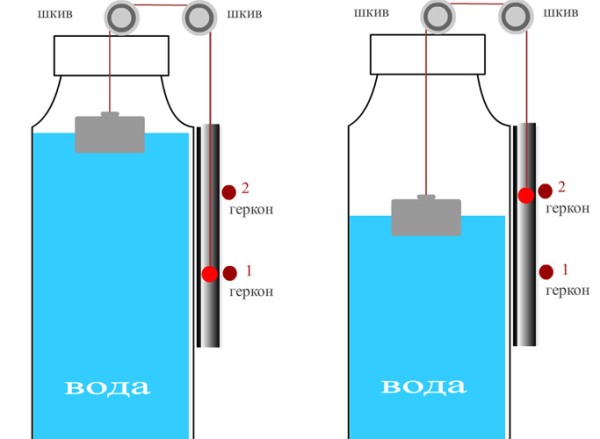

В первом случае реализована конструкция с использованием нити, троса. Во втором жесткая конструкция, когда магниты установлены на стержне, плавающем на поплавке. Описывать элементы каждой из конструкций особого смысла нет, здесь в принципе и так все предельно понятно.

Подключение насоса по схеме срабатывания в зависимости от уровня воды в баке – подводя итоги

 Самое главное, это то, что данные схема очень проста, не требует наладки и повторить ее может практически любой, даже не имея опыта работы с электроникой. Второе, схема очень надежная и потребляет минимальную мощность в режиме ожидания (1 вариант) или вовсе ничего (2 вариант), так как все ее цепи разомкнуты. Это значит, что потребление будет ограничиваться лишь потерями тока в блоке питания (1 вариант) или того менее!

Видео о работе датчиков уровня для накачивания и откачивания воды



Комментарии

+1 #7 Андрей 16.07.2019 13:48
Можно просто взять датчик наклона (120 р) и соединить его с реле. Датчик прикрепить на площадку, которая будет осью поплавка наклоняться - проще и безопаснее не придумать
+1 #6 Иван 30.08.2018 08:46
Проблему с гирконом,гальва нически связанным можно кое-как решить поплавком,котор ый надавливал бы на кнопку без фиксации,от болгарки подойдет с запасом.Попробу ю реализовать в течении месяца,как раз стоит описанная задача рационального пополнения бака со скважины с довольно небольшим запасом уровня воды
0 #5 Виталию 01.06.2018 08:29
Это вы к тому что может ударить током? Да в этом есть опасность. В этом случае лучше обратиться к первой схеме, но во торой большой плюс, что в режиме ожидания она СОВСЕМ не потребляет ток.
+1 #4 Виталий 01.06.2018 08:26
Мне кажется, Вы совершенно напрасно рекомендуете
использовать схему с герконом гальванически связанным с потенциалом сети и даже не упоминаете об опасности такой схемы. Ведь "повторить ее может практически любой, даже не имея опыта работы с электроникой".
+1 #3 Валерию 29.05.2018 21:02
Добрый день. Здесь не важно какое. Конденсатор установлен в качестве фильтра. Поставьте 1000-2200 мкФ и напряжение питание реле. Обратите внимание на резистор 36 Ом. Возьмите максимально мощный.
0 #2 Валерий 29.05.2018 15:09
Добрый день! В статье Вы не упомянули параметры конденсатора. Какие они? Спасибо
-1 #1 Алексей 01.01.2018 08:28
Спасибо за простоту...
