Соединение и контакты одна из важных тем в любой области связанной с электрическим током и напряжением. Для этого достаточно вспомнить пару основных догм, связанных с неисправностями, которые можно трактовать следующим образом:

- в месте, где должен быть контакт, его нет;
- в месте, где его не должно быть, он  есть!

 Это еще раз подтверждает насколько важно правильно не только соединять провода, обеспечивая равнозначное сечения для прохождения тока, но как важно надежно изолировать эти соединения. На самом деле,  таких вариантов соединения проводов и изоляции может быть предостаточно, все они имеют свои плюсы и недостатки, все они используются и применяются. А значит и мы со своей стороны, должны объективно донести до вас информацию о возможных соединениях проводов в распределительной коробке вашего дома или квартиры.

 Здесь мы выделим две принципиально разные по сути темы соединения проводов. Первая, это как раз обеспечение механического контакта, а вторая, это принципиальные схемы подключения электрического оборудования через распределительные коробки, будь то выключатели, световые приборы (люстры, светильники) . Начнем мы с первой тематики, то есть с того, как же можно механически соединить провода, но вначале немного о самих проводах…

Выбор провода для его соединения  в распределительной коробке (медь, алюминий, количество жил)

 Для прокладки проводки в квартире или доме используют провод - моножилу из меди. Для такого выбора есть ряд причин, про которые мы и расскажем в этом абзаце. Во-первых, почему моножила?  Да потому, что необходимости изгибаться у проводки нет, а моножила все же чуть дешевле,  чем многожильные кабели. Также, моножила не столь подвержена окислению, ведь по сути ее наружная площадь намного меньше, чем сума наружных площадей у многожильного кабеля. В итоге,  такая особенность способна намного дольше сохранить полезное сечение проводника, столь важное для больших токов.
 Теперь второй аспект. Почему используется медь? Сегодня нормы ПУЭ, а именно пункт 7.1.34  диктуют следующее…

"В зданиях следует применять кабели и провода с медными жилами…"

 Это правило вступило в силу с 2001 года, с возможностью использовать имеющийся задел. То есть в настоящее время все новые строения, будь то жилые, офисные или производственные, должны быть оснащены медной проводкой. В 2016 году поднимался вопрос о введение алюминиевых проводов с добавками меди, которые вроде как должны быть не хуже чисто медных, но это все еще пока в перспективе.  Также выбор меди связан с чисто практическими аспектами. Медь не столь хрупкая, способна пропускать намного больший ток, чем алюминий, замечательно паяется.
  Теперь, когда мы определились с проводом, нам необходимо выбрать его сечение. Выбор сечения провода это важно! Ведь слишком тонкий (с малым сечением) провод способен привести к пожару, а использование толстых проводов  (завышенное сечение) приведет к перерасходу затрат на проводку. Тема это не простая. Развивать ее в статье про соединение проводов, смысла нет. Мы предлагаем вам ознакомиться с этим вопросом из материала статьи «Выбор сечения провода по мощности (току)».
 Теперь, после того как вы определились с типом провода и его сечением, можно привести и несколько способов соединения проводов в проводке дома или квартиры. Чаще всего такие соединения производятся в распределительной коробке. О самих распределительных коробках мы вам ничего рассказывать не будем. Скажем лишь, что они должны быть достаточного объема, чтобы уместить в них все соединения. Лучше берите более «просторные» распределительные коробки.

Как соединить провода в распределительной коробке (скрутка)

 Правила устройства электроустановок (ПУЭ) гласят, что провода должны быть соединены под пайку, под сварку, под болтовое соединение, под сжимы. Скрутка проводов производится, но только как первый этап перед следующим видом не разъемного соединения. Об этом написано в п. 2.1.21.
 Это значит, что скрутка является самым примитивным вариантом, когда у вас нет другого выбора, то есть возможности сделать сварку, пайку, обжать провода. Хотя если вспомнить времена СССР, то распределительные провода в распределительных проводках все были на скрутках, при этом еще и алюминиевые.

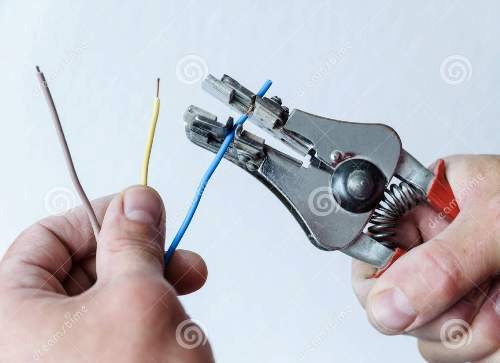

 Так вот, скрутка производится следующим образом. Зачищаем провода, изоляцию снимаем с проводника примерно на расстоянии 5 см. Для этого можно использовать острый нож, бокорезы, кусачки, специальный инструмент.

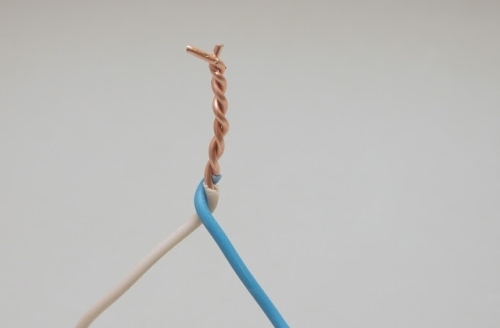

Далее складываем их крест- накрест, и перекручиваем равномерно между собой.

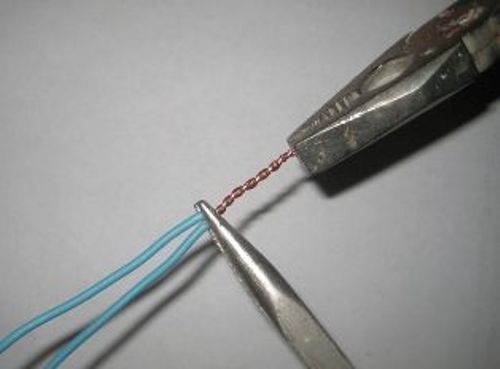

После того обязательно нужно протянуть скрутку еще и плоскогубцами. Это обеспечит более надежный контакт между проводниками. Теперь можно сказать о том, что скрутка сделана правильно.

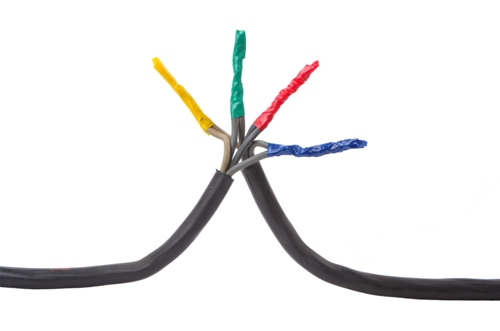

Осталось заизолировать провода. В ПУЭ п. 2.1.25 сказано о том, что изоляция должна быть равнозначной той, что имеется на целом участке того же провода. Какой уж это будет вид изоляции не важно. Надо заметить, что обеспечить такую же изоляцию в большинстве случаев не получается. Ведь что изолента, что термоусадочный кембрик, все это негерметичные способы изоляции проводника. Тем не менее, именно их мы вам рекомендуем использовать за неимение лучшего.

Как соединить провода в распределительной коробке (сварка)

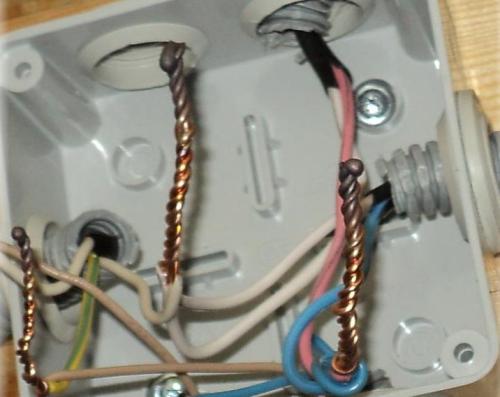

Этот способ получил массовое распространение, при прокладке и соединении электропроводки в  новых зданиях и при капитальном ремонте в  старых. Именно сваркой пользуются большинство строительных и подрядных организаций выполняющих прокладку и ремонт электропроводки. Надо сказать, что этот способ не всегда доступен обывателю, по одной простой причине, он требует специализированного оборудования - сварочного аппарата.

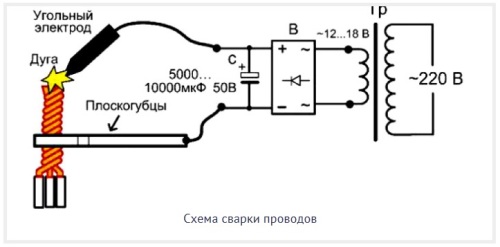

Принцип сварки здесь схож с применением ручного дугового сварочного аппарата, когда металл плавиться при этом происходит диффузия материалов, за счет чего и происходит механическое соединение, обеспечивающее прохождение электрического тока.
 Один контакт зажимается на скуртке проводов, про которые мы уже рассказывали чуть ранее, а вторым электродом, который представляет собой угольный электрод, прикасаются к концу скрутки. В итоге, после протекания тока, концы скрутки оплавляются и соединяются. Так и образуется монолитное соединение.

Осуществляем изоляцию.
 Из особенностей такого соединения следует выделить образование монолитного проводника. В этом случае вероятность окисления контактов становится меньше, так как по сути они лишь обеспечиваются в скрутке, а место плавки уже может пропустить номинальный ток как одно целое. Такое свойство является плюсом соединения проводов при помощи сварки.

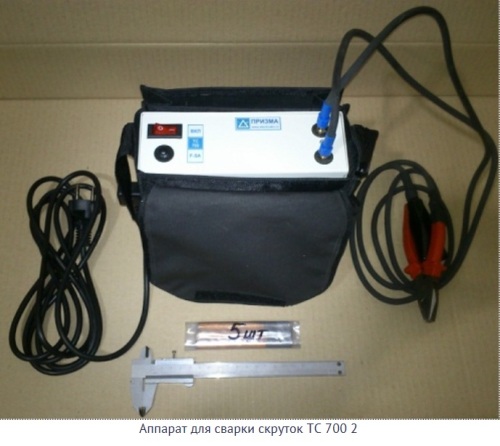

 Однако, не смотря на то, что сварка получило промышленное распространение, для обывателя она вряд ли подойдет. Так как потребует от Вас сварочного аппарата, который просто экономически невыгодно покупать ради разовых операций сварки, а также угольных электродов, которые также, кроме как для сварки проводов больше никуда не пригодятся.
 Более прагматичным будет использование пайки проводов, про которую мы и расскажем в нашем следующем абзаце.

Как соединить провода в распределительной коробке (пайка)

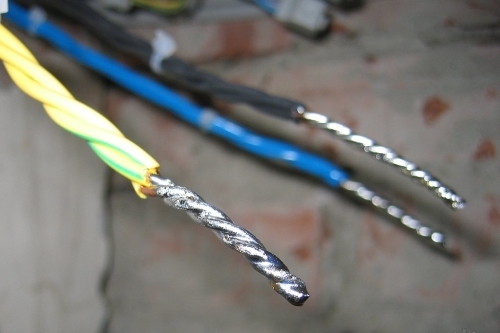

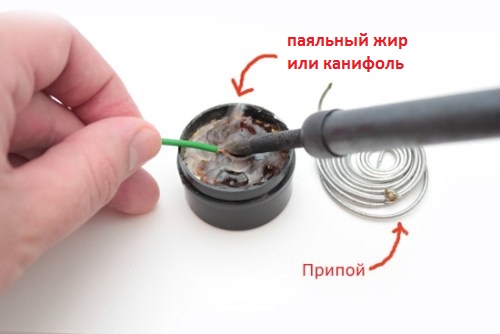

 Пайка, по сути, опять та же скрутка, но с заполнение пустого пространства между проводниками припоем. Этот способ самый доступный и самый надежный для обывателя, как кажется нам. При этом не надо бояться того, если вы совсем и никогда не паяли, и не держали паяльник или горелку в руках. Здесь все очень просто. Главное взять мягкий припой (ПОС 61) или его аналоги. Лучше всего сходить в радиомагазин и не экономьте на припое, так как именно от его качества будут зависеть ваши соединения в проводке и нервы после работы с ней.  Итак, сходили в магазин, купили хорошего припоя, паяльник и паяльный жир. Паяльник нужен на 40-60 Ватт. Большую мощность не надо, и меньшую  тоже!  Если мощность будет маленькая, то паяльник просто не разогреет провода. Паяльный жир это нечто напоминающее жир, но на самом деле кто его знает что там. На нем так и написано, «Паяльный жир»!  В магазине вам в этом помогут. Итак, скручиваем провода, как и в первом случае, то есть на скрутку.
 Далее разогреваем паяльник, обычно это 5-7 минут. Греем скрутку, чтобы она равномерно прогрелась, и макаем  ее в этот самый паяльный жир.

Он естественно расплавится, обволочет скрутку, теперь скрутку можно вытащить из него. В нашем случае жир придется подносить к проводам, а не провод к жиру.

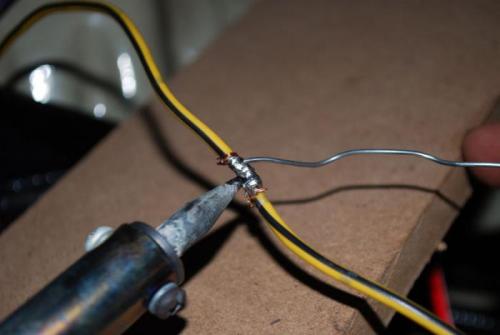

 Продолжаем греть провода паяльником. Далее разматываем припой, он должен быть в виде тонкой проволоки.

Так вот, одним краем этой проволоки касаемся проводов. И вы увидите, как припой сам начнет растекаться по все скрутке, здесь даже толком можно не водить туда-сюда. Все полости, разрывы между проводниками заполнятся припоем. Как только это произойдет, отводит жало паяльника в сторону и даем остынуть пропаянной скрутке. Все пайка скрутки готова.

Изолируем. К слову, о пайке проводов и радиодеталей у нас имеется отдельная статья, из которой наверняка вы также сможете что-то узнать о пайке - "Как правильно паять провода и радиодетали".
 Плюсы такого соединения следующие...  Хотя соединение и состоит из разных материалов, но по сути является монолитным, как и для сварки. Это не позволяет окислиться меди внутри проводника, а также обеспечить передачу номинального тока за счет развитого контакта. На пайку можно дать пожизненную гарантию, при этом реализация такого соединения намного доступнее, чем та же сварка.
 Вот мы и подошли к механическим способам соединения проводов, не считая скрутки, которую мы разобрали самой первой.

Как соединить провода в распределительной коробке (клеймники без крепежа wago и ему подобные)

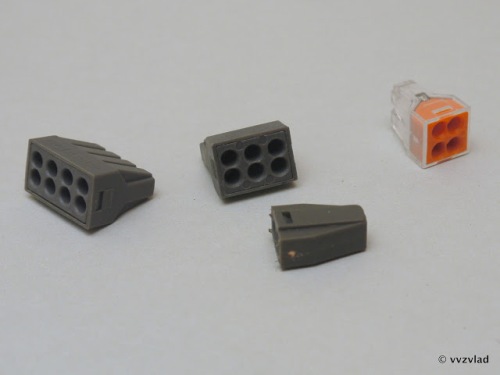

 WAGO, немецкая компания, основанная еще в 1951 году. Именно ее можно считать одной из родоначальниц в мире электрики, где все соединятся по принципу «Lego» конструктора.  Действительно, компания производит универсальные, и очень удобные клемники. А также  другую продукцию, которую можно соединять между собой проводами. При этом единственное, что вам потребуется, так это зачистить и вставить провода в уже подготовленные для этого отверстия. В этом абзаце мы Вам как раз и постараемся рассказать о такой технологии соединения проводов.

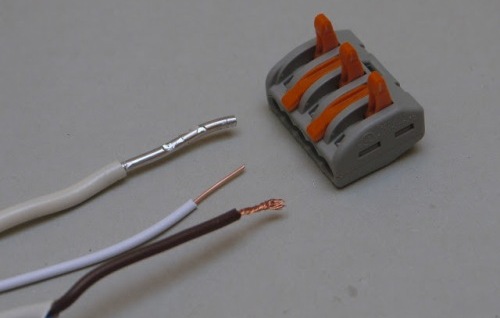

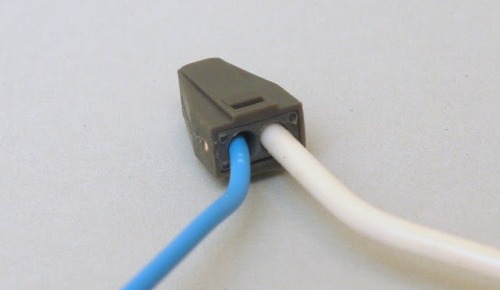

 По сути, как мы сказали выше, необходимо зачистить проводник от изоляции и вставить в отверстие колодки. Зачищаем 5-7 мм. Использовать для WAGO зажимов можно только моножилу (одножильный проводник).

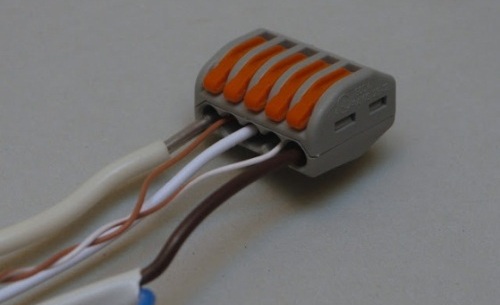

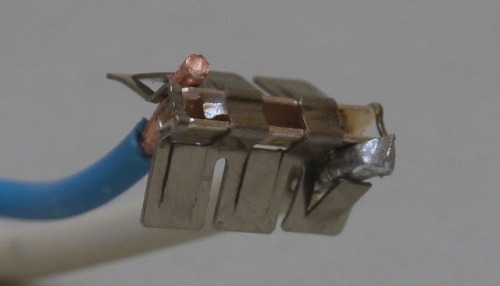

В итоге, за счет перекоса, проводник будет зажат между двумя пластинками – контактами клеймника, как и другой проводник, с которым нам необходимо обеспечить соединение.

Для увеличения номинальных токов, в некоторых клеймниках используют токопроводящую пасту. Само собой она улучшает контакт, за счет увеличения контактной площади с проводниками, а также предотвращает окисление поверхностей. Если вы все же решитесь на применение такого соединения, то берите клеймники с пастой внутри.
 Однако мы бы вас попытались отговорить от такого соединения, так как оно хуже даже обычной, но хорошей скрутки, так нам кажется. Площадь контакта получается очень маленькая, что приводит к нагреву, плавке корпуса, возможному возгоранию. Номинальные токи если и обеспечиваются, то при этом клеймники нагреваются намного сильнее, чем та же скрутка. Кроме того, такие соединения проводов получаются очень массивными, габаритными. В итоге, вам придется выбирать между тем, чтобы укладывать в распределительную коробку все с натягом и усилием, либо брать распределительные коробки размером побольше.
 Из плюсов такого соединения можно выделить простоту его реализации, даже при неимении какого-либо первоначального опыта. К плюсу можно причислить и отсутствие необходимости в дополнительной изоляции проводников, она обеспечена посредством корпуса клеймника. Также не потребуется сложного инструмента для монтажа. Соединение будет  обеспечено оперативно,  можно сказать быстро. Еще одним плюсом будет возможность соединить провода с различным материалом, то есть медные и алюминиевые. Ни одним из выше описанных способов мы бы вам не рекомендовали для этого. Это будет или невозможно, или еще более ненадежно.  Вот еще пару аналогичных вариантов...

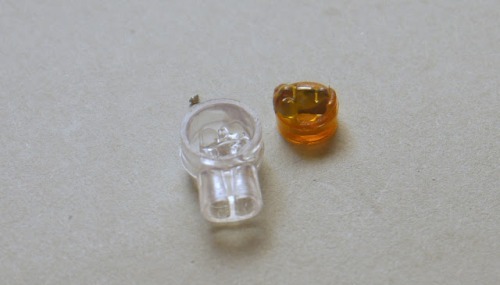

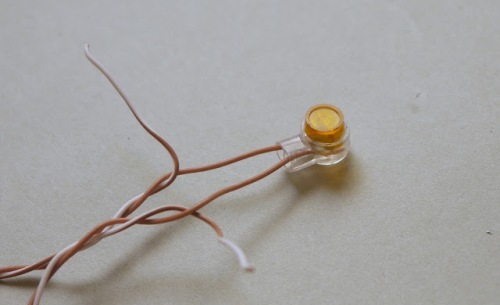

 Хотя есть и еще один вариант, который вполне может обеспечить соединение проводников из разных материалов,  гарантируя протекание номинального тока между ними без негативных последствий. Это клеймники с крепежом, либо и вовсе применение соединения болт-гайка. Об этом далее.

Как соединить провода в распределительной коробке (клеймники с крепежом и с помощью болтов)

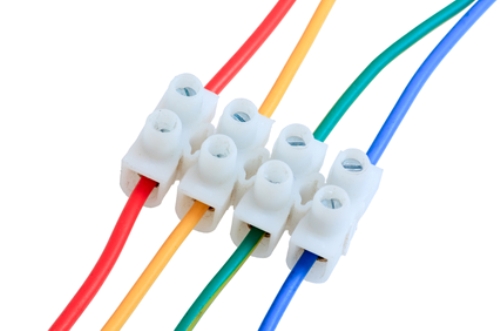

 Такие клеймники можно назвать колодками. Обычно такими колодками комплектуются небольшие электроприборы, не имеющие стандартной вилки для подключения к розетке сети. Скажем световые приборы (люстры, светильники, бра). Суть такого соединения очень проста и прагматична.

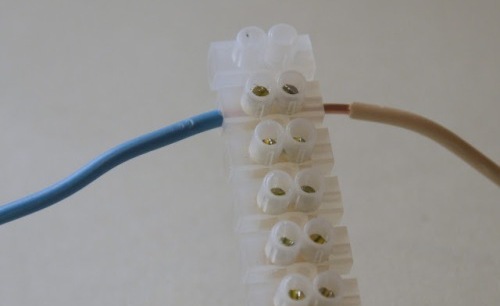

 Первоначально откручиваем болт из контактной колодки, до того момента, пока не обеспечим полнопроходность отверстия в нем.

После этого можно будет вставить провод в отверстие контакта колодки. Далее затягиваем болт то упора. Здесь главное не переусердствовать, чтобы не срезать проводники и не свести всю работу на нет.
 Как вы поняли, принцип реализации такого соединения очень прост, но оно не особо распространено в нашем быту, для соединения проводов в распределительных  коробках, на то есть свои минусы.
 Во-первых, это все же значительные габариты таких колодок. Во-вторых, неудобства в случае соединения в одно целое более чем двух проводов, скажем 3 или 4. В этом случае вам необходимо будет ставить дополнительные перемычки, для того, чтобы соединить последующие два контакта с двумя предыдущими. В-третьих, площадь контакта здесь намного ниже, чем при качественном исполнении скрутки, а тем более со сваркой или пайкой.
 К плюсам такого соединения можно отнести простоту монтажа проводов. Потребуется всего лишь отвертка. Второе, возможность соединять проводники из разных материалов, так как колодки являются своеобразным передаточным, разделяющим звеном.  В этом случае можно использовать даже не заводскую колодку, а соединение болт, гайка и 3 шайбы.

Опять, это оправдано лишь в тех случаях, когда у вас разные материалы проводников.
 А если говорить в целом, то применение таких колодок удобно в основном не для применения в распределительных колодках, а на DIN рейках. Где они будут наводить некий перфекционизм.

Как соединить провода в распределительной коробке (обжимка)

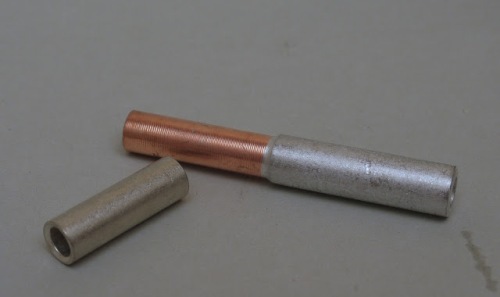

 Этот вариант очень часто используется частными мастерами. Плюсы его очевидны. Используя обжимку можно гарантировать соединение по ПЭУ, при этом не потребуется электроинструмента. Кроме того это довольно быстро и просто. Берем гильзу, которая между прочим может состоять из разных металлов...

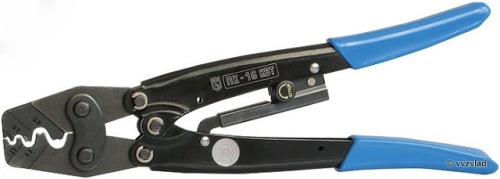

Берем инструмент - обжимник.

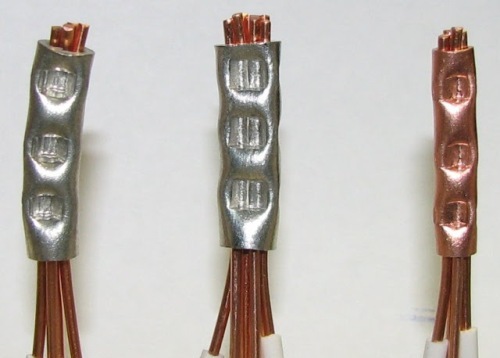

Зачищаем провода, надеваем гильзу и обжимаем ее по месту.  Получается следующее. Осталось заизолировать.

Плюсы простота соединения, выполнение требований ПЭУ, не требуется электроинструмент, возможность соединять провода из разных материалов. Спобоб вполне приемлем и часто используется частными мастерами - электриками, о чем мы уже говорили. К минусу можно отнести необходимость в обжимнике, и наличие точечных контактов, а не по всей поверхности соединения проводников, как при пайке.
 Теперь, когда мы столько говорили о видах соединений и непосредственно приводили их внешний вид с фотографиями по подключению проводов, необходимо сказать о реализации схем подключения. То есть, каким образом будет обеспечено питание от входящего провода до распределительной коробки, до розетки от нее, до лампы, до розетки. Далее как раз о схемах соединения проводов.

Схемы соединения проводов в распределительной коробке для выключателя и люстры

После того как мы поговорили о способах соединения, необходимо сказать несколько слов и о схемах. Ведь по сути провода не просто надо соединить, а в определенном порядке. В противном случае грош - цена всем нашим стараниям, если подключения будут неверными.

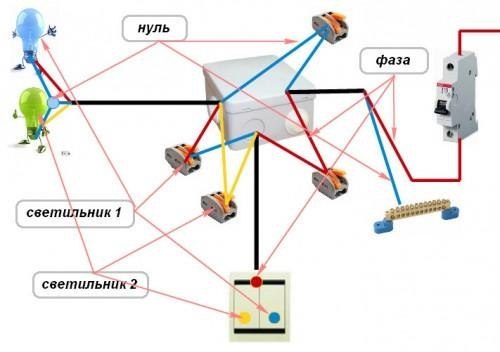

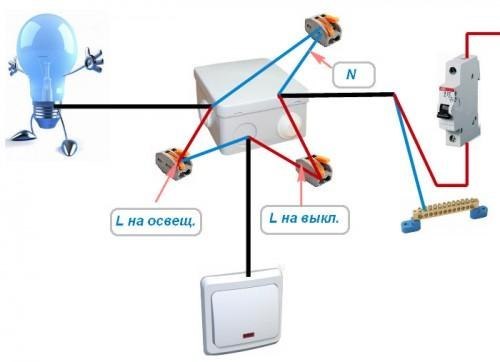

 Далее приведем наиболее вероятные и распространенные варианты подключения. Нет, это не будут принципиальные схемы, скорее такие визуальные информационные материалы похожи на наглядное пособие. Итак, первый вариант самый простой, когда через распределительную коробку подключается лишь одна лампа.

Второй вариант, когда через распределительную коробку подключается уже группа ламп.  Соединений здесь будет немного больше, но не на много. Фактически это подключение люстры в зале, об этом можно найти информацию в другой нашей статье «Как подключить люстру».

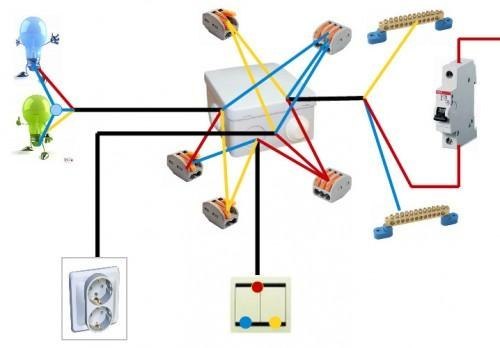

 Третий вариант, включает в себя не только подключения двух групп ламп, то есть скажем люстры, но и подключение розеток, для питания бытовых приборов в помещении. Схема тоже вполне актуальная, часто встречающая, а значит ознакомиться с ней стоит.

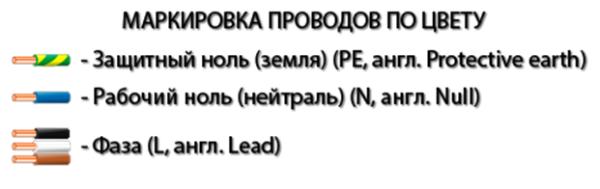

Ну, и самое главное, о чем хотелось бы сказать при обзоре данных схем, это о принятых стандартах цветов проводов. Если вы еще не заметили, то мы вам подскажем, что каждый из видов проводов, будь то ноль, фаза или земля, обозначаются своим цветом. Если конкретнее, то по цветам провода можно классифицировать так…

Соединяя провода в зависимости от цвета, вы сможете сами, а может кто-то другой после вас, найти землю, где фазу или ноль. Так что не пренебрегайте этим принципом.

Подводя итог о правильном соединении проводов в распределительной коробке

 Прочитав эту статью, если вы его действительно прочитали, вы сможете сказать наверняка о следующем. Теперь вы знаете с помощью чего подключать, и как правильно соединять провода, а также какого цвета провода должны быть выбраны для той или иной шины питания (заземления).  На самом деле все это немаловажные факторы, тем более, если до этого у вас и вовсе не было представления о видах подключениях, о схемах и стандартах. Достаточно привести немного статистики. Так 41 процент пожаров происходит из-за электрооборудования и электропроводки, что само собой заставляет задуматься о том, насколько все же ответственны операции по соединению проводов.
 Нам лишь осталось пожелать вам терпения, внимания и успешного выполнения объема работ по запланированным видам работ связанным с электропроводкой.
