О том, что телевизор нам заменяет, а вернее реализует одну из возможностей поразвлечься, знают практически все и наверняка. Скажем более, он до сих пор вполне конкурентоспособный в отношении интернета, который стал нашим всем. Единственно но, это то, что даже имея в доме несколько телевизоров, на каждом из них можно смотреть полноценно лишь одну программу. Если же кто-то захочет посмотреть что-то другое или в другом месте, то здесь возникает необходимость подключения двух и более телевизоров к одному ресиверу. Именно о таком варианте, когда к ресиверу необходимо подключить два и более телевизора, мы и поговорим в нашей статье.

Варианты подключения 2 телевизоров ресиверу (ам)

Если говорить о вариантах подключения, то их по сути два. Нет, конечно, можно придумать вариаций великое множество, но так чтобы они принципиально отличались друг от друга, всего два.
 Первый, это когда к одному ресиверу подключается два телевизора. Если так можно сказать они подключены параллельно, то есть телевизоры показывают фактически одно и тоже.
 Второй вариант, когда у нас имеется одна антенна, два ресивера и два телевизора. То есть сигнал идет на приемники – ресиверы, делится до антенны, а потом расшифровывается каждым ресивером, для каждого телевизора. В итоге, каждый из телевизоров показывает свои программы, независимо от другого.
 Итак, теперь начнем разбирать тот и другой вариант по порядку, со своими особенностями в подключении.

Подключение 2 телевизоров к одному ресиверу (один источник сигнала)

Первый вариант как мы бы сказали - попроще. Он для тех случаев, когда необходимо смотреть одно и тоже. То есть один видеосигнал будет транслироваться на два телевизора. Это варианты, когда одно и тоже можно смотреть в разных комнатах. Например, когда в одной комнате уже выключили телевизор, а во второй телевизор еще смотрят. Единственная проблема, так это то, что переключать программы все же придется там, где непосредственно уставлен ресивер. Это конечно неудобно.
 Итак, схема подключения в этом случае будет довольно просто. Сигнала от спутниковой тарелки (антенны) идет до ресивера, где расшифровывается и затем уже поступает на телевизор. При этом он может поступать через RF OUT или через тюльпаны (RCA) штекеры. Как раз если ресивер поддерживает возможность выдавать видео-  и аудио- сигнал разными способами, можно этим и воспользоваться. Для одного телевизора взять сигнал с RF OUT, а для второго с «тюльпанов» или Scart. Для того чтобы вам лучше понять что и как мы приведем несколько схем подключения и сделаем пояснения к ним.

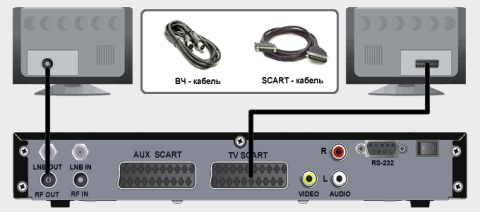

Первый вариант подключения, когда один из телевизоров подключается через RF гнездо, то есть фактически через ВЧ кабель. О монтаже штекеров на такой антенный кабель мы рассказывали в одной из наших статей.  А вот второй сигнал берется со «Скарта».

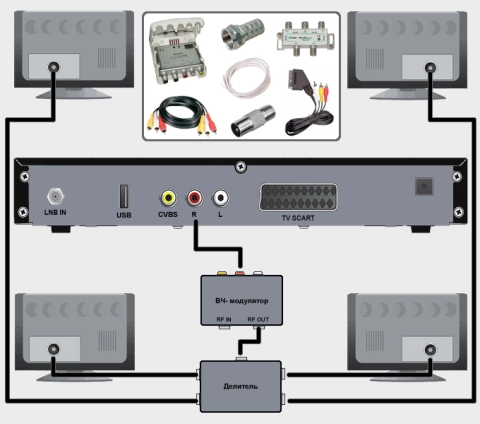

Следующий вариант, когда мы хотим разделить сигнал на 2 телевизора лишь с помощью ВЧ модулятора. В этом случае модулятор представляет собой тоже самое, что тройник для сетевой розетки. Здесь можно подключить хоть два, хоть 4 телевизора. Вернее столько, сколько подключений позволяет произвести модулятор.

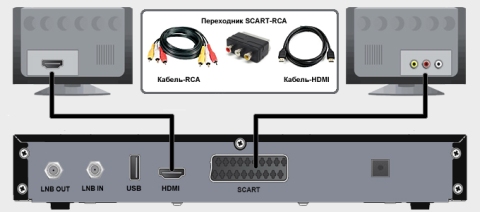

Ну, и третий вариант, вполне актуальный для современных ресиверов, это когда используется Scart или RCA и HDMI выход. В этом случае у вас даже не будет необходимости в приобретении каких-либо модуляторов, разветвителей. Возможность подключить ресивер посредством разных способов, уже фактически реализует способность ресивера работать сразу с 2 разными телевизорами. Здесь нужны лишь соответствующие провода.

Обо всех этих способах подключения хотелось бы еще раз сказать следующее.  Во-первых, сигнал на каждый из телевизоров будет приходить один и тот же, что для кого-то не подходит.
 Во-вторых, кабель от ресивера, до дальнего телевизора не должен превышать длину в 15 метров. В противном случае, помех будет так много, что комфортно смотреть видео вы не сможете.

Подключение 2 телевизоров к двум ресиверу (два источника сигнала)

Второй вариант  подразумевает подключение двух ресиверов, к двум телевизорам. Этот вариант на наш взгляд достоин большего внимания, так как если так можно сказать, является полноценным.  Здесь каждый из ресиверов принимает сигнал с тарелки, а затем расшифровывает и подает уже сигнал для обработки его телевизором. Плюсы здесь очевидны. Можно одновременно смотреть на разных телевизорах разные программы. Переключение программ ведется непосредственно с ресивера установленного рядом с телевизором. Нет необходимости бегать, и переключать программы где-то и кем-то.  Ну и кабели для коммутации между ресивером и телевизором здесь потребуются гораздо меньшей длины, чем в варианте выше.
 Единственный минус, так это то, что вариант этот более дорогостоящий. Разберем схемы подключения, согласно этому случаю.
 Здесь есть два варианта, когда ресиверы равноценные, то есть, если модно так сказать, самодостаточные. Каждый из них может работать без другого и случай, когда один ресивер принимает ВЧ сигнал, а далее обрабатывает его и посредством передачи цифрового сигнала передает его уже и 2 ресиверу.
 Вначале о первом варианте.

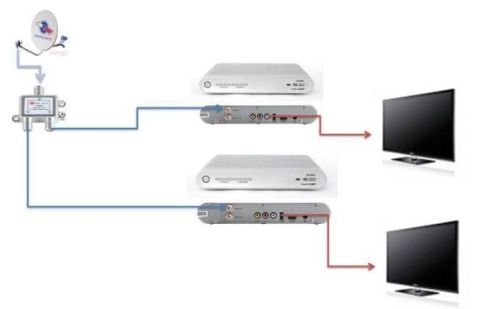

 Здесь ВЧ сигнал необходимо поделить еще до прихода на каждый из ресивер…

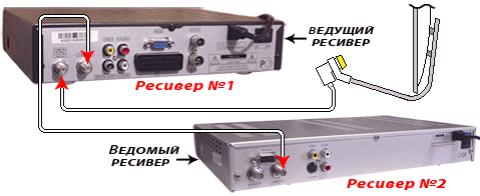

…либо сделать так. На один ресивер сигнал приходит и идет дальше, до следующего…

Суть здесь проста. Каждый из ресиверов получает аналогичный сигнал и работает уже с ним обособленно. В принципе это получается как один ресивер, один телевизор, схема подключения такая же. Разве что антенна одна на двоих.

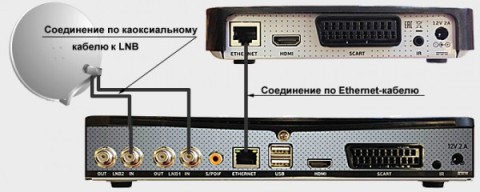

Еще один вариант подключения двух телевизоров и двух ресиверов, реализован компанией «Триколор». В этом случае ресиверы GS e501 и GS c591 работают следующим образом.

Основной ресивер получает сигнал, принимает его на приемник, вернее даже два, и расшифровывает. Далее уже цифровой сигнал передается на второй ресивер. В этом случае второй ресивер лишен приемника, что позволяет производителю несколько сэкономить на стоимости такого подключения, а значит незначительно снизить цену и для пользователя.

Резюмируя…

 Итак, если подытожить тему подключения двух телевизоров к одному и двум ресиверам, то можно сказать о том, что каждый из вариантов возможен. Единственное здесь надо определиться с тем, что подходит вам. Ведь именно это условие станет отправной точкой для реализации схем подключения. Надо отметить, что кроме схемы подключения, ресиверы нуждаются в настройке. Здесь необходимо чтобы сигнал с антенны приходил должного уровня, то есть схема это еще не панацея, при решении вопроса. Она не избавляет вас от необходимости настройки ресиверов и это необходимо понимать.
