Кухонная плита имеет размер в плане 510*640 мм, высота 770 мм, перекрывается одноконфорным чугунным настилом 360*410 мм. Кухонная плита малогабаритная, но топочная камера имеет стандартные размеры. Отвод дымовых газов из топливника осуществляется  через боковую стенку выложенную в четверть кирпича. Так как внешние габариты плиты меньше простой (стандартной) кухонной плиты, она меньше тепла отдает в кухню, что имеет существенное значение для малой кухни. Квадратный четырехканальный однобортный отопительный щиток имеет размер в плане 640*640 мм, высоту его можно менять в зависимости от размеров помещения путем изменения количества рядов кладки. На рисунке ниже дается кладка щитка в 32 ряда высотой 2240 мм. Если высота должна быть менее убирается соответственное количество чередующихся рядов в промежутке от 14 до 25 ряда
  Малогабаритная кухонная плита с квадратным четырехканальным однобортным отопительным щитком имеет размер в плане 640*1150 мм. Эта компоновка хорошо зарекомендовала себя применительно к условиям небольшого садового домика. Плита малогабаритная, но так как размер ее топочной камеры как у обычной плиты, она может работать с любым отопительным щитком. С квадратным отопительным щитком плита хорошо компонуется. Квадратный четырехканальный отопительный щиток имеет такую же площадь тепловоспринимающих поверхностей, как прямоугольный четырехканальный, но теплоотдающие его поверхности меньше, поэтому он быстрее прогревается. Это также имеет существенное значение для периодически отапливаемого дома.
 Один канал расположенный ближе к фасаду служит дымовой трубой для кухонной плиты при работе в летнем режиме. В этом режиме открываются обе задвижки, нижняя задвижка верхнего хода и верхняя общая. Дымовые газы из топливника по узкому вертикальному каналу опускаются вниз, через подвертку поступают в этот вертикальный канал и далее через насадную дымовую трубу уходят в атмосферу.
 Чтобы отопительный щиток прогревался закрывается нижняя задвижка летнего хода. Дымовые газы по горизонтальному каналу поступают в вертикальный канал расположенный в противоположном углу по диагонали от канала, служащего дымовой трубой.  По нему поднимаются вверх до перевала, разделяются на две части и по двум вертикальным каналам опускаются вниз, через подвертки уходят в канал, служащий дымовой трубой.
 В параллельных вертикальных каналах с нисходящим движением дымовых газов тяга саморегулируется, поэтому обеспечивается равномерный прогрев всего щитка.
  Для прочистки горизонтальных каналов устанавливаются прочистные дверки размером 130*140 мм. Для прочистки подверток в 8 ряду устанавливается одна прочистная дверка размером 130*95 мм.
 Прочистной дверкой установленной на фасаде в 3, 4 рядах пользуются для побуждения тяги для растопки печи, после длительного перерыва в топке, при этом должна быть открытка задвижка летнего хода.  На боковой стороне щитка примыкающей к плите в 26, 27 рядах, предусмотрено установка дверки 130*140 мм, которая служит для установки самоварной плиты. Если такой необходимости нет дверку можно не устанавливать.  На рисунке ниже дана совмещенная кладка плиты из кирпича и щитка.
 12 ряд кладки выполняется с напуском в сторону плиты на 60 мм. Не следует опирать кирпичи на чугунную плиту. В них выбирается неглубокая четверть. Полученный в результате этого зазор между чугунной плитой и кирпичной кладкой заполняется асбестом или глиной. Кладка щитка ведется с использованием ¾ кирпича, путем чередования в раскладке четного и нечетного ряда

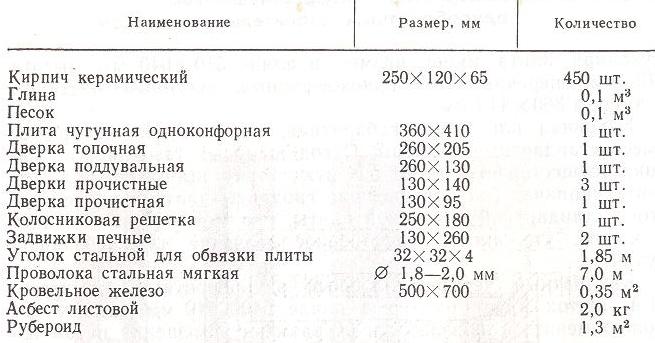

Таблица 1 Спецификация материалов для калдки плиты и отопительного щитка из кирпича.

Малогабаритная кухонная плита

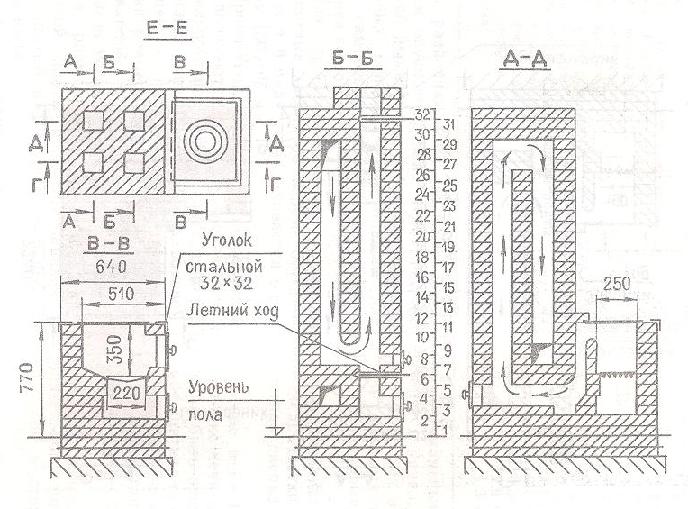

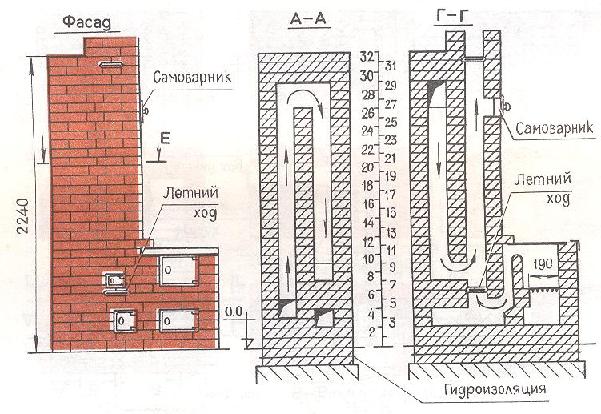

Габаритные размеры плиты и щитка

Малогабаритная кухонная плита

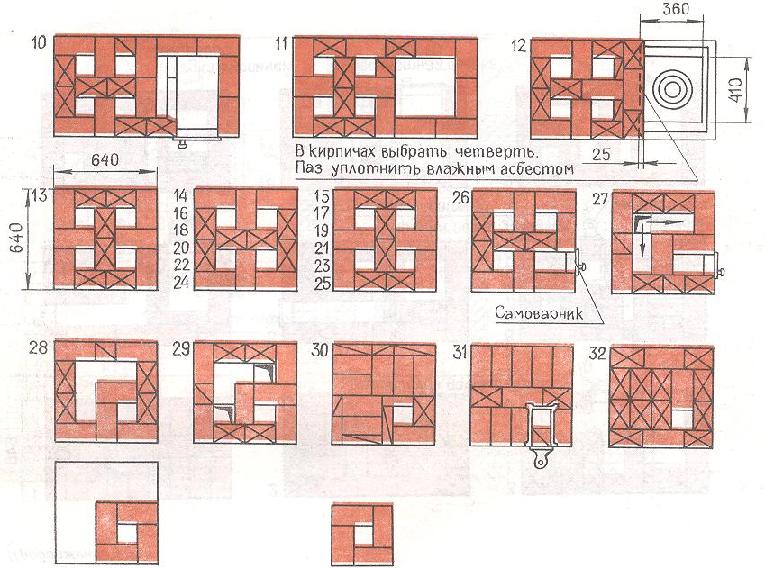

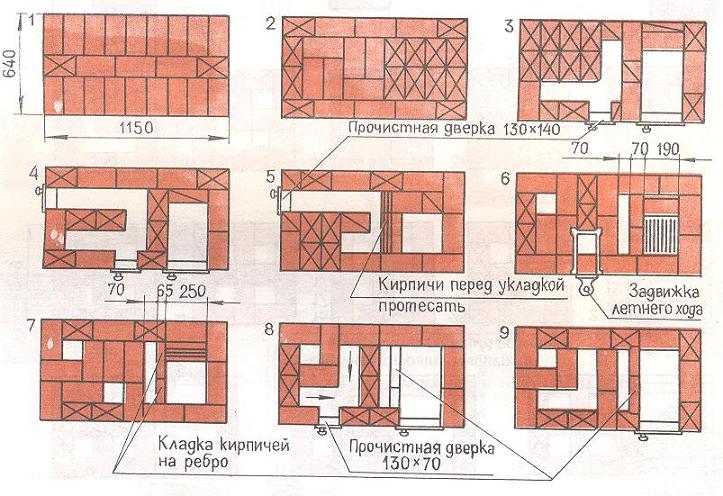

Порядовая кладка плиты и щитка

Малогабаритная кухонная плита

Малогабаритная кухонная плита

Малогабаритная кухонная плита
