Кухонная плита с духовкой имеет в плане 630*890 мм. Четырехканальный отопительный однооборотный щиток с преимущественно нижним обогревом имеет размеры 1150*380 мм, высоту при кладке в 32 ряда и средней толщине швов 5 мм - 2240 мм.

Четырехканальный отопительный щиток имеет более развитые тепловоспринимающие и теплоотдающие поверхности. Хороший равномерный прогрев всего щитка и особенно его нижней части обеспечивается рациональной системой дымооборотов. Дымовые газы, отходящие от кухонной плиты, поступают в горизонтальный канал, расположенный на третьем ряду кладки и обогревают нижнюю часть щитка; по вертикальному каналу поднимаются вверх, по двум параллельным каналам опускаются вниз и через подвертку уходят в дымовую трубу. Как известно, при нисходящем движении дымовые газы лучше отдают тепло. Два параллельных канала с нисходящим движением газов обеспечивают низкое сопротивлениедымооборотов, в них происходит саморегулирование тяги.
 При использовании кухонной плитыв теплое время открывается задвижка летнего хода, дымовые газы, минуя отопительный щиток, уходят в дымовую трубу, щиток не нагревается

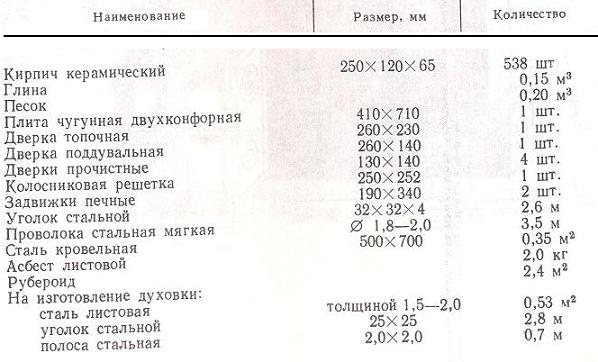

Таблица 1 Спецификация арматуры и материала для кладки кухонной плиты с отопительным щитком

Спецификация арматуры и материала для кладки кухонной плиты с отопительным щитком

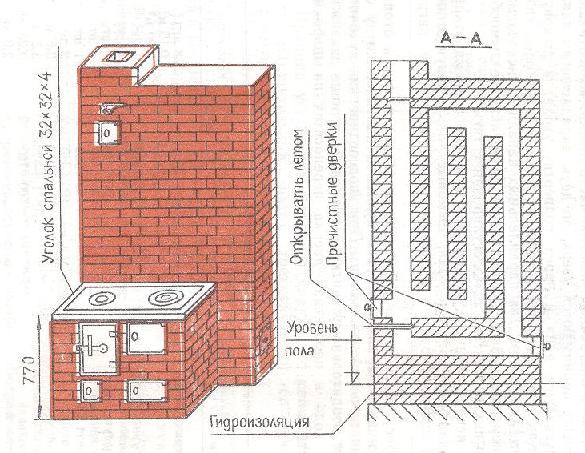

Габаритные размеры и общий вид кухонной плиты

Спецификация арматуры и материала для кладки кухонной плиты с отопительным щитком

Спецификация арматуры и материала для кладки кухонной плиты с отопительным щитком

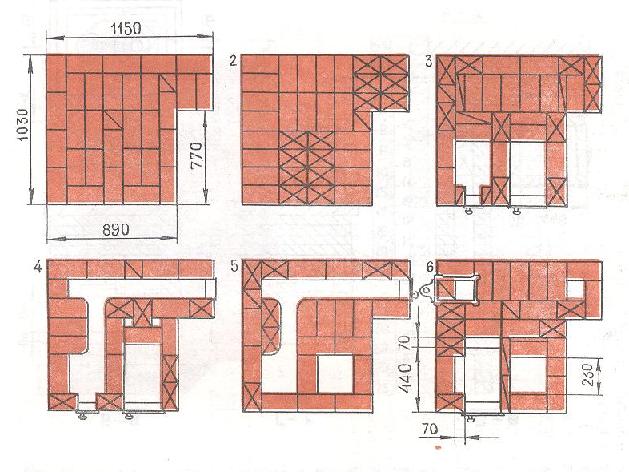

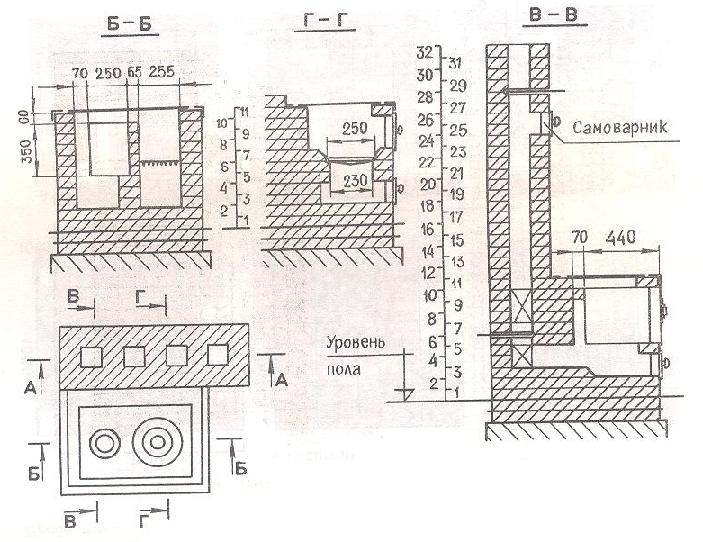

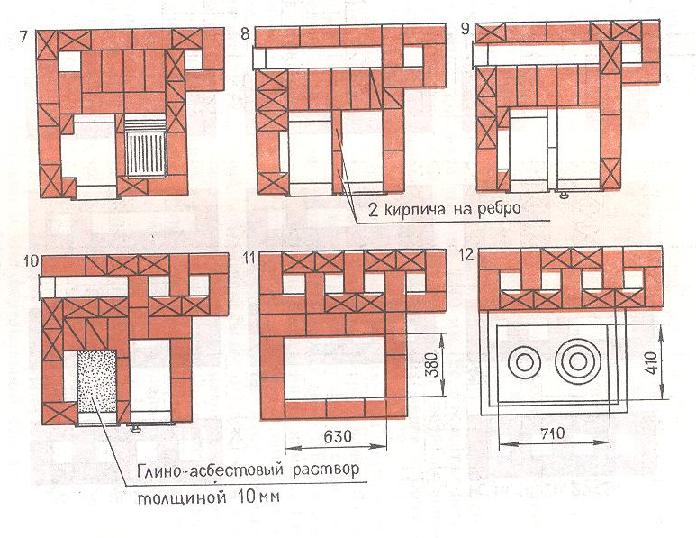

Порядовая кладка кухонной плиты и отопительного щитка.

Спецификация арматуры и материала для кладки кухонной плиты с отопительным щитком

Спецификация арматуры и материала для кладки кухонной плиты с отопительным щитком

Спецификация арматуры и материала для кладки кухонной плиты с отопительным щитком
