Крыша является для здания одной из важных конструкций. Она должна защищать дом от осадков, быть крепкой, чтобы ветера не сорвали ее и просто напросто быть эстетичной и красивой. Все это невозможно без основания крыши без ее направляющих - стропил. В данной статье мы затронем правила крепления стропил на крыше и ознакомимся с основными строительными приемами монтажа стропил крыши, с возможностью выполнить данные работы своими собственными руками.
Выбор материала для стропил крыши
До настоящего времени наиболее распространенным вариантом для стропил крыши является дерево. Дерево легко обрабатывается и достаточно дешево относительно других вариантов материала для стропил, например металла. Наиболее подходящее сечение для крыши это толстая доска, размерами шириной 100-150 мм и толщиной 50 мм. Естественно, что размеры доски зависят от длины стропил которые вы собираетесь смонтировать, а также от угла установки стропил и применяемого покрытия для крыши: ондулин, металл, шифер.
Плюсом доски является то, что она имеет правильную форму, с ней легко работать, она относительно прочная и легкая. Важно применять для стропил вылежавшуюся доску, а не "зеленку". В случае применения не высохшей доски вы будете застрахованы от увода доски, от изменения ее геометрии и как следствие всей формы крыши.
Системы стропил для крыши
Вид и тип стропил зависит от здания и от вашего проекта исполнения крыши. Так крыша может быть обычная двухскатная, то есть стропила яавляются сторонами равнобедренного треугольника. Поговорим более подробно о данной конструкции.

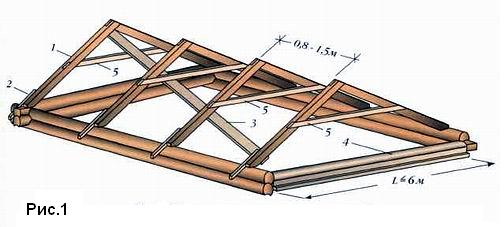

Так стропила могут упираться в стены здания. В этой конструкции есть свои плюсы. Стропила имеют жесткую опору и достаточную площадь контакта. Минусом такой конструкции является отсутвия выноса стропил за размеры здания. Дополнительно консольная часть стропил выступающих за пределы дома наращивается отдельными элементами - кобылками. Вынос необходим для навеса, который удерживает настил крыши и предотвращает попадание осадков на стены дома. (рис. 1 и рис. 2)
1 - стропильная нога; 2 - кобылка; 3 - распорная удерживающая доска; 4 - матица; 5 - затяжка.
Это пожалуй наиболее простая схема монтажа стропил, которую можно реализовать своими руками. Стропила располагаются равномерно по всей длине здания на расстоянии 0,8 - 1,5 м, как показано на рисунке. Стоит заметить, что затяжку необходимо врезать в стропила и крепить на саморезы. Точно подогнанные элементы гарантируют отсутвие изменения угла установки стропил. Вверху стропила также крепяться между собой на вырезы в дереве. Более подробно о применяемых резах для сопряжения досок можно узнать из рис. 4.

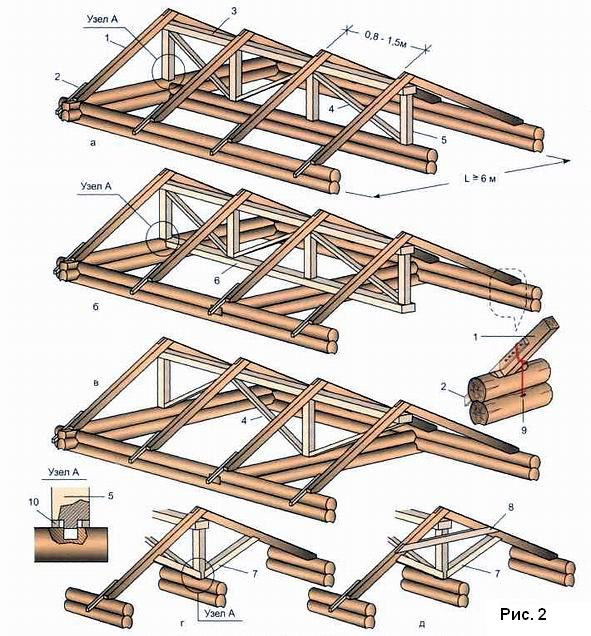

Если есть возможность упереть верх стропил, то используется следующая схема монтажа. (см. рис. 2)
а - система стропил смонтированная на продольной стене; б,в - система стропил смонтированная на поперечной стене; г - усиление стропил поперечными ногами; д - усиленние с растяжкой.
1 - строительная нога; 2 - кобылка; 3 - центарльный ригель; 4 - ветровой подкос; 5 - стойка; 6 - разгрузочная балка; 7 - подстропильная нога, 8 - затяжка; 9 - проволочная скрутка и гвоздь;

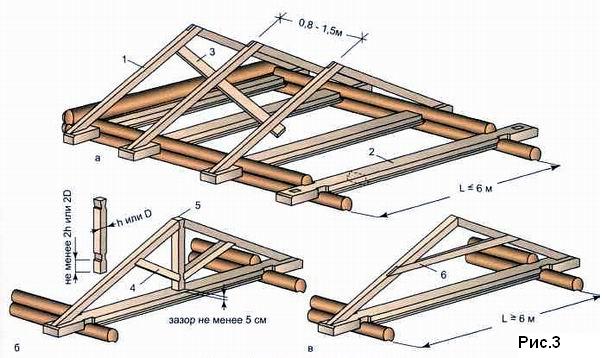

На рис. 3 приведена схема с висячими стропилами. Плюсом такой системы является замнутый треугольник. В контуре этого треугольника стропила пытаются разъехаться растягивая нижнюю балку. Балка при помощи специальный зарубок предотвращает смещение стропил, а также не переадет горизонтальных нагрузок на стены. Нагрузки на сруб остаются только вертикальными, что является плюсом для целостности сруба дома.
а - система висячих стропил; б - висячие стропила с бабкой; в - висячие стропила с затяжкой.
1 - строительная нога; 2 - балка чердачного перекрытия; 3 - ветровая связь; 4 - подстропильная нога.
Немного хотелось сказать об односкатной крыше. Как правило, такая система стропил используется для небольших зданий, бани, сараи, стайки и т.д. Дело в том, что через всю ширину здания проходит одна силовая балка, она получается значительно длинее любого элемента двухскатной крыши и соответственно требует уменьшения ширины здания, либо дополнительных решений по ее усилению и поддержке. Как альтернативой подпорки в зависимости от длины является подпорная нога. Систему односкатной крыши можно рассматривать как половину двухскатной применяя для нее те же самые правила монтажа.

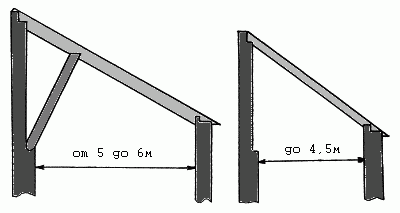

Рис. 4 Сиcтема стропил для односкатной крыши
Еще один вариант в случае строительства мансарды и увеличения полезной площади, это монтаж крыши с изменяющися углом ската. В этом случае расширяется площадь за счет более вертикальных боковых стен.
Рис. 5 Крыша с изменяющимся углом ската.
Зарубки и монтажные пластины используемые при монтаже стропил крыши

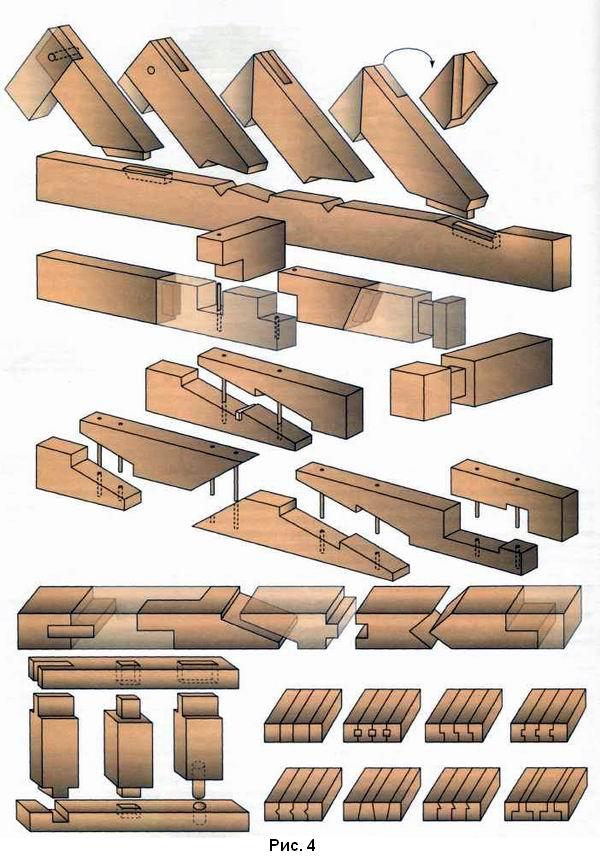

Далее на рисунке 4 приведены основные зарубки использыемые при скреплении бруса и досок. Стоит заметить, что вырезы воспринимают значительную часть нагрузки в конструкции стропил и крыши. Необходимо обязательно выполнять данные элементы при монтаже. Углы сопрягаемых элементов должны быть одинаковы, элементы должны плотно прилегать друг к другу. От точности и качества данных соединений зависят прочностные характеристики конструкции стропил и крыши в целом.
Рис. 6 Зарубки выполняемы для раскрепления стропил крыши.
В настоящее время альтернативой для зарубок стропил стала специализированная фурнитура. Как правило элементы выполнены из листа перфорированного оцинкованнго металла. Крепеж таких пластин необходимо осущетсвлять на винты или болты. Дело в том, что гвозди не обеспечивают постоянной прижимной силы одного деревянного элемента к другому, при резьбовом соединении появляется внутреннее постоянное напряжение, обеспечивающее достаточную удерживающую силу трения от проворачивания, сдвига между деревянными элементами, даже в случае подсыхания дерева

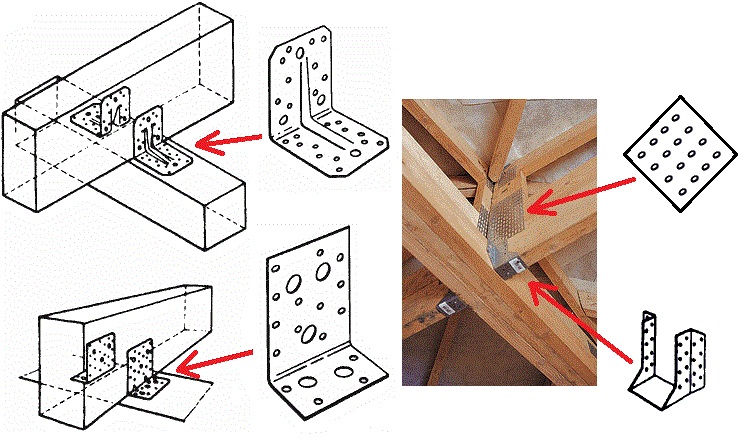

Рис. 7 Виды метллических пластин для крепления деревянных элементов и стропил
