Всегда хочется максимально рационально и эффективно использовать площадь имеющихся помещений. Так для увеличения площади дома возможно обустроить мансарду на которой будет комфортно и уютно, не только летом, но если утеплить то и зимой. Конечно как и любая комната мансарда не обойдется без окон. Конструкция оконных проемов для крыши выглядит несколько сложнее чем для стены дома, все дело в том, что как правило крыша имеет определенный угол относительно вертикальной плоскости, и этот угол необходимо как то компенсировать, чтобы установить вертикально оконную раму.
Прежде всего хотелось отметить два классических варианта решения по установке окна на крышу дома:
- когда окно выступает за переделы крыши;
- когда окно утоплено внутрь крыши.
Если говорить о сложности той и иной конструкции, то более простой будет конструкция с утопленным окном в крышу. В этом случае вам не придется производить монтаж силовой конструкции крыши надо окном, вы воспользуетесь уже имеющимся покрытием (сделаете окно под смонтированной крышей). Более того вы можете установить такое окно даже после монтажа кровли. При выступающем окне конструкцию надо планировать заранее.
Мы рассмотрим и тот и другой вариант, а кокой вы предпочтете выбирать вам.
Окно на крыше с выступающим окном
Опять же для этого случая существует два варианта:
- плоская крыша;
- двухскатная крыша для окна.
Если вновь говорить о сложности, то плоская крыше проще в монтаже. Причем плоская крыша может начинаться как с определенной высоты крыши, так и идти от самого конька. Силовые конструкции крыши для того и другого варианта приведены на рисунке ниже.

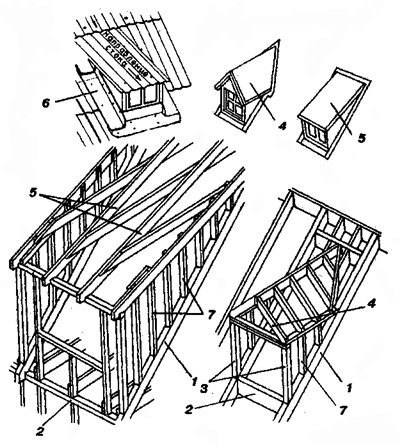

Рис. 1. Конструкция выступающего окна для крыши: 1 — Стропила крыши; 2 — Перемычки стропил; 3 — рама для монтажа окна (выполняется в размер окна); 4 — двухскатная конструкция; 5 — плоская конструкция крыши слухового окна; 6 — листовая сталь (устанавливается сверху, внахлест, предотвращая попадание влаги на обрешетку крыши); 7 — вертикальные опоры.
Боковые стенки зашиваются досками или тем же кровельным материалом, что и крыша.
Окно крыши установленное внутри
Второй вариант крыши, когда окно устанавливается внутрь. Рама окна монтируется между досками установленными между опорами удерживающими стропила крыши. (смотрите рисунок ниже)

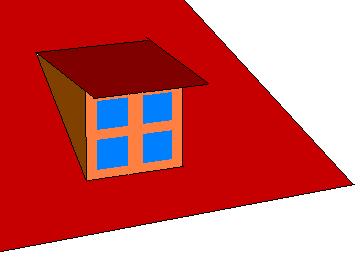

Рис.2 Конструкция крыши с «утопленным» окном
Как и говорилось ранее, такое окно можно установить уже после монтажа кровли. Установочная доска пробрасывается между опор (см рисунок ниже).

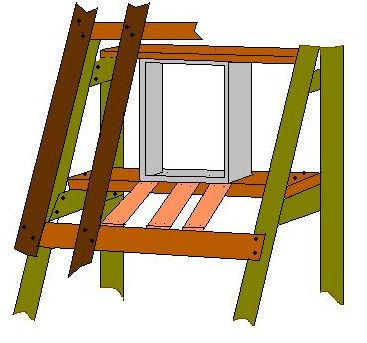

Рис. 3 Доска для установки окна (обрешетка и верхняя доска еще не смонтированы)
На нее в последствии ставится рама. Сверху устанавливается также фиксирующая доска. По размеру окна выпиливается кровельный материал. Устанавливаются доски напротив границы окна (на рисунке кровля не смонтирована), для возможности производить монтаж боковых стенок непосредственно к доскам. Зашиваются боковые стенки.

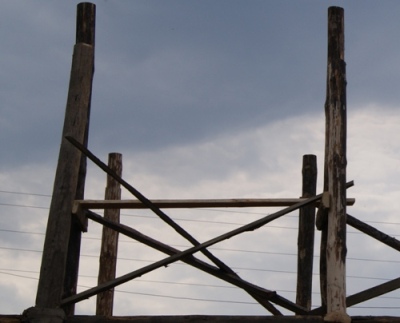

Рис. 4 Боковые стенки «утопленного» окна зашиваются досками
Слив перед окном выполняется из укрывного материла, применяемого для крыши.
Окно на наклонной крыше.
Выше мы рассмотрели классические конструкции монтажа окна в крышу. Эти способы не только классические, но и проверены временем. Тем не менее желание людей и новые технологии не останавливаются. Так установить окно теперь можно непосредственно на наклонную поверхность крыши, при этом окно будет герметично, не будет пропускать воду, но максимально окажется повернуто к солнцу, к небу. В этом есть свои плюсы, так как солнце не только способствует росту растений, если они у вас будут на мансарде, но благоприятно психологически валяет на человека. Светоотдача у таких окон на 30 - 40 процентов выше чем у вертикально расположенных, а если это не солнечная сторона, так и того больше. Днем если вы почувствуете избыток солнца и тепла, окно может быть закрыто светлым полотном. Также ночью, через такое окно вы сможете любоваться видом звездного неба, прямо из своей кровати.
К любому из таких окон как правило прилагается инструкция по монтажу, одна из них приведена ниже.
Если говорить о технологии монтажа, то прежде всего вам необходимо будет усилить конструкцию крыши, для того чтобы установить раму окна. Усиливать конструкцию придется за счет соседних стропил. Во первых разбирается кровля на площади монтажа будущего окна. Далее устанавливаются дополнительные перемычки между стропил (верхний и нижний подбалочник).

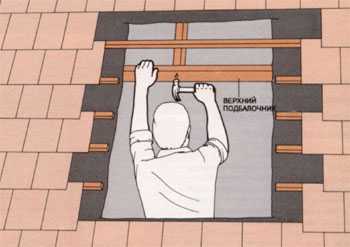

Рис. 5 Установка верхнего и нижнего подбалочника
Между перемычками устанавливаются лаги (балки) под будущую раму крыши. Конструкция должна не только гарантировать удержание окна, но и веса человека, при проведении каких либо работ в последующем, вблизи данного окна на поверхности крыши. То есть быть достаточно прочной.

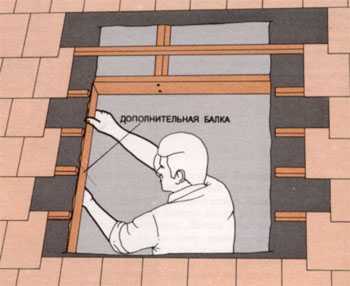

Рис. 6 Установка дополнительных балок (с левой и с правой стороны)
Далее на смонтированную конструкцию устанавливается рама окошка. При монтаже оконного блока, поворотную часть со стеклом необходимо демонтировать. Так будет проще и легче производить монтаж, а кроме того это обезопасит стекло от возможных ударов и повреждений. Рама устанавливается поверх уровня крыши, для того чтобы в последствии гарантировать сток воды и ее проветривание. При установке и креплении рамы, следите за правильностью форм установки и за возможными отклонениями. Перекос оконного блока может повлечь нарушение герметичности по уплотнениям рама – блок. Данная операция одна из ответственных, при монтаже окна на наклонную крышу

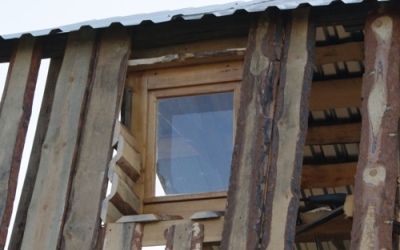

Рис.7
Важным моментом является установка гидроизоляции вокруг рамы, так она должна обеспечивать стекание всей воды вниз. Предотвращать попадание влаги на мансарду. При этом обратите внимание, что штатная кровля укладывается на свои места везде кроме нижней части. Низ гидроизоляции вокруг рамы, как раз и должен выпускать воду просочившуюся под штатную кровлю вокруг окна.

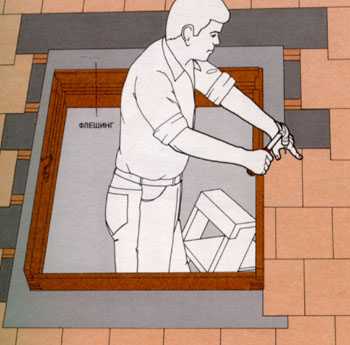

Рис. 8, Фото 9. Визуально видно выступание внизу окна гидроизоляционного слоя. Также присутсвует дополнительная опция - рольствани.
Дополнительно на что стоит обратить внимание при приобретении мансардного окна: В мансардном окне как правило используется однокамерный стеклопакет.такой выбор обоснован облегчением конструкции и уменьшением нагрузки на поворотные шарниры. Но однокамерный не означает холодный. В мансардных окнах используется теплосберегающий морозостойкий стеклопакет, наполненный аргоном и изготовленный с технологией «теплого периметра», без мостиков холода.
При выборе окна, лучше отдать предпочтение стеклам изготовленным по технологии «триплекс»: два стекла, склеенных между собой специальной пленкой. Эта технология гарантирует, что если даже вы разобьете стекло, оно не осыплется на головы, а повиснет на пленке и никто не поранится осколками.
Мансардные окна, из за своей особенности установки подвержены загрязнению. Поэтому снаружи на внешнее стекло должно быть нанесено специальное покрытие Easy Clean, расщепляющее грязь под воздействием ультрафиолета, которая затем легко смывается дождем. Фактически это самомоющееся окно.
При выборе окон для наклонных крыш, обратите вниммание на расположение ручки открывания, она должна находится на такой высоте, чтобы вам было комфортно пользоваться ей (бывают ручки сверху и снизу). Обратите также внимание на дополнительные опции: удерживающие опоры, рольставни открываемые и закрываемые изнутри дома. Это спасет вас от излишенго солнца, града, шума, и в конце концов, будет допполнительной преградой для проникновения в дом.
Особенности конструкции окна на крыше.
Так как крыша дома подвержена ветрам, то при проектировании и монтаже конструкции для установки окна применяйте соединения: шип - паз, выпиливайте выемки в досках под бревна, применяйте кроме гвоздей монтажные скобы, шурупы и специализированную фурнитуру. Все это значительно прибавит жесткости вашей конструкции.
