Акустический динамик одновременно сложное и простое устройство. Так он в себе сочетает некую гениальность и простоту ей свойственную, ведь по сути при колебании диффузора излучаются звуковые механические волны (низкой частоты), которые и слышит наше ухо. Однако такая простота требует точности, ведь любое осевое смещение относительно движущей электромагнитной силы в катушке, будь то смещение литой корзины или диффузора или подвеса, приведет к тому, что появиться дополнительное сопротивление, а что еще хуже искажение воспроизводимых звуковых волн. Именно поэтому динамик требует определенных технологий при его производстве, а соответственно и при его ремонте. Именно о ремонте динамика, а вернее о замене его подвеса, мы и расскажем в нашей статье.
Пример замены подвеса будет приведен на широкополосном динамике 10 ГД-36. Изначально подвес выполнен из поролона, материал очень подходящий для подвеса, так как легкий и эластичный, но с одним минусом - он недолговечный. Именно участь тлена, чему подвержено все на нашей планете и постигла подвес, который будет заменен на резиновый. Благо подвесы для динамиков в наше время можно купить в интернет - магазинах, при этом самых разных типоразмеров. Именно наиболее подходящий подвес и должен быть подобран для динамика. Под наиболее подходящим подвесом мы подразумеваем условие, когда поверхности для приклеивания выходят на диффузор и на корзину динамика.

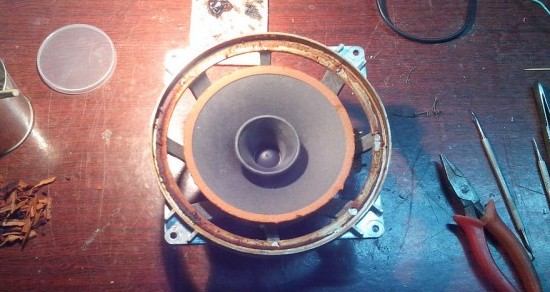

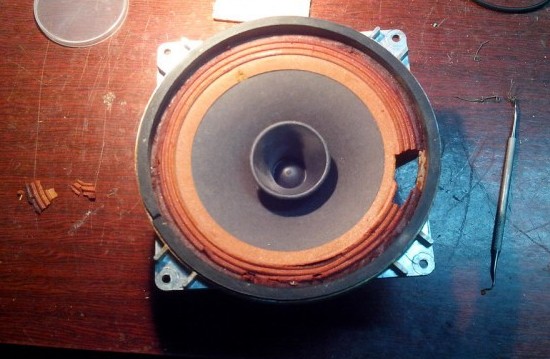

Теперь давайте непосредственно к процессу замены подвеса. Вот в таком виде были динамики до ремонта. Подвесы превратились в тлен, что случается и о чем мы говорили...

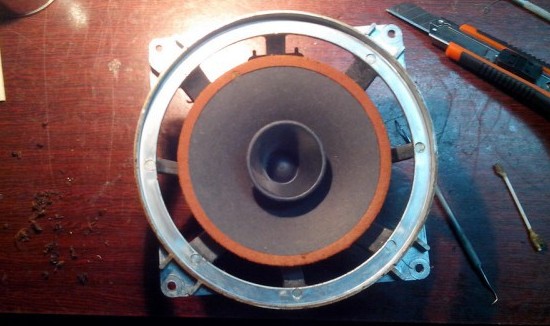

Надо сперва оторвать резиновое кольцо по периметру. Затем удалить то, что осталось от старого подвеса.
Теперь самая муторная часть работы - отмыть остатки подвеса и старого клея от корзины. Используем ацетон. Много ацетона и ватные палочки. Должно получиться как-то так.

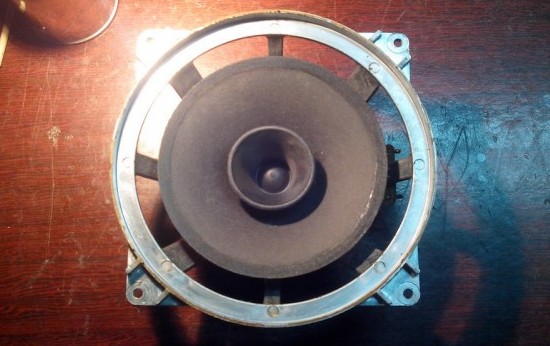

Включаем вытяжку, выгоняем пары и отмываем сам диффузор. Тут надо аккуратно, дабы не помять диффузор.

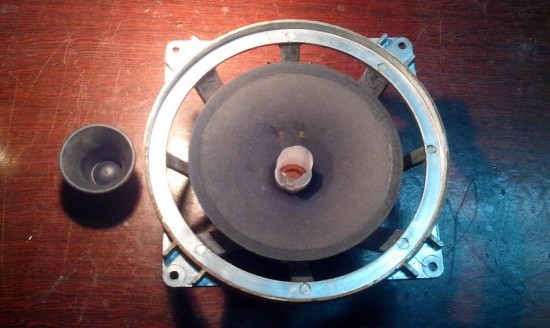

Затем отклеиваем рупорок. Для этого мочим мягкую кисть и мочим ацетоном ВНУТРИ рупорка. Ждем 2-3 и аккуратно поднимаем его. Ни в коем случае не мочим по внешнему периметру - отклеится звуковая катушка, а этот уже тянет на сборку динамика от А до Я. Так скажем проблем поприбавится, особенно с центрированием катушки и ее обратным приклеиванием.

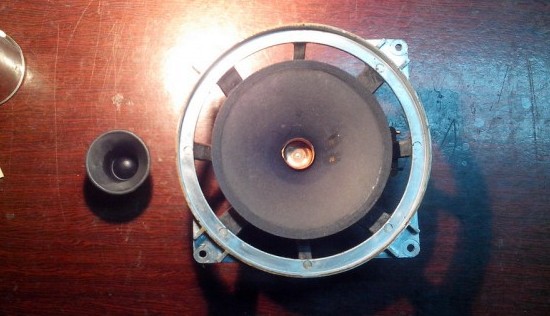

Между керном магнита и катушкой вставляем то, что будет центрировать диффузор во время работы. Кто-то использует фотопленку, у нас это бумага.

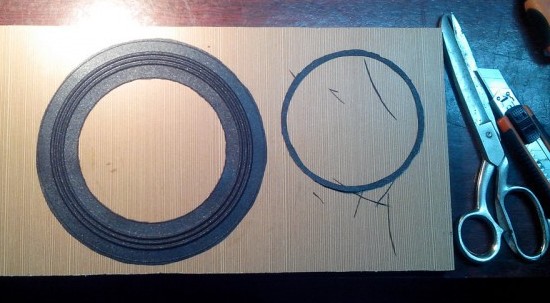

Важно также по возможности не смещать диффузор вверх или вниз. При этом диффузор не должен быть приклеен внатяг. В противном случае его жесткость возрастет, резонансная частота сместится, чувствительность упадет. В общем, стараемся все восстановить как было... Обрезаем новый подвес по рискам на нем же, там все понятно как.

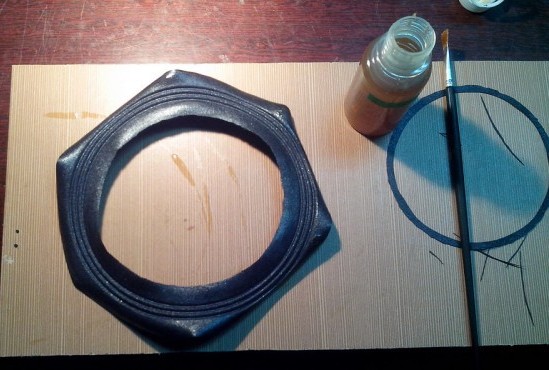

Новый подвес мажем клеем. Ничего страшного, что его покорежило - подсохнет - выпрямится.

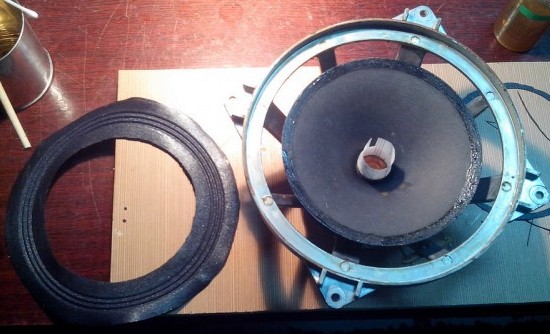

Намазываем клеем корзину и диффузор. Видно, что подвес уже распрямился.
Собираем динамик. Тут есть один нюанс. Подвес прилипает сразу и намертво, отодрать сложно. Поэтому нужно сперва аккуратно "набросить" его на корзину, чтобы зазоры по периметру были равномерными. Затем по противоположным краям прихватить к диффузору, не допуская натягивания, и не смещая диффузор. Затем постепенно прижимать по периметру. Как приклеили - на каплю клея сажаем рупорок. Необходимость приклеивания резинки по периметру зависит от способа установки динамика.

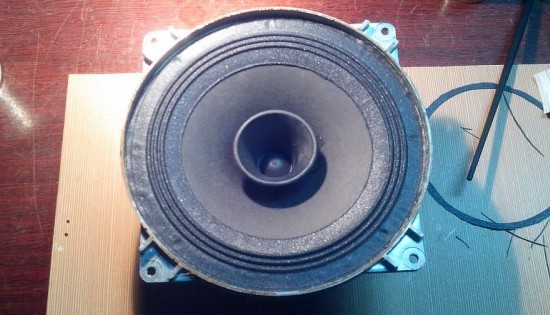

Вот собственно и все, динамик получил новый подвес и теперь будет жить новой и полноценной жизнью, радую вас своим звучанием.
