При изготовлении и сварки металлический конструкций из труб, будь они круглые или с профилем квадрат или прямоугольник, одной из проблем является стыковка. Ведь такие трубы не всегда подходят одна к другой под прямым углом или под 45 градусов... Это значит, что стандартные лекало не всегда помогут сделать разметку и собрать то, что нам надо. То есть, когда трубы необходимо состыковать между собой под "не ходовым" углом, то необходимо будет их и обрезать как-то по-особенному. Именно такой разделке и стыковке труб под любым возможным углом и будет посвящена эта статья.

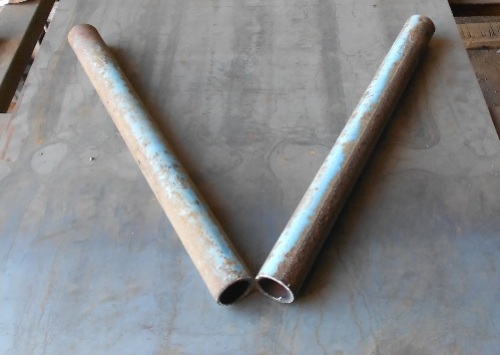

Лучше всего все показать на примере, тогда понимание что и как придет само собой. Скажем есть у нас пару труб, который необходимо вначале разделать, обрезать, а потом и сварить. Вот такие.

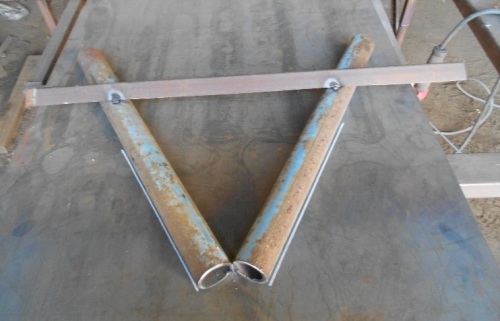

Здесь для разметки необходимо будет все разметить на плоскости, выложить и прихватить. Прихватки будут временные, технологические, поэтому все пока крепим "на соплях".

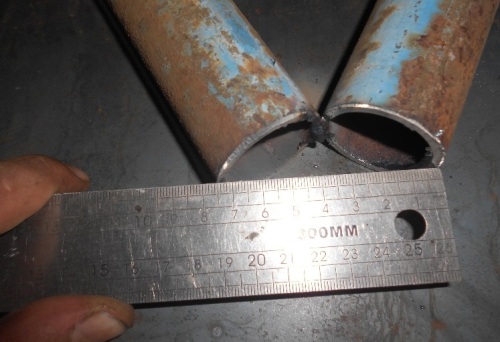

Теперь замеряем расстояние от двух крайних кромок труб. Именно это расстояние будет определяющим для дальнейшей разметки. Можно переносить это расстояние на трубы с помощью линейки, а можно взять стержень, скажем электрод и обрезать по этому размеру.

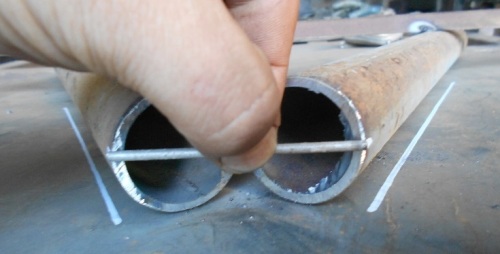

Это как раз стержень взятый той длины, что и расстояние, которое померили линейкой.

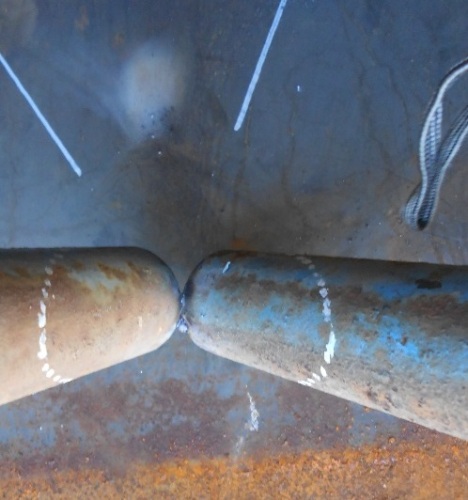

Теперь используем этот стержень, чтобы нанести разметку. Тут разметку лучше всего даже начинать не с краев, а с расстояние между труб и спускаться к краям.

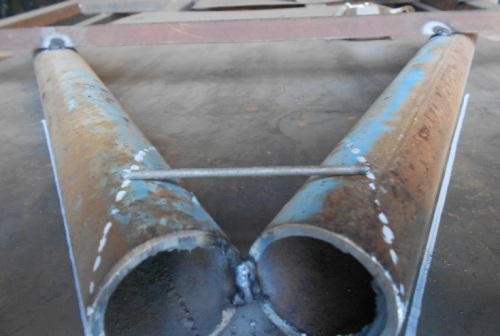

В итоге размечаем так каждую из труб по всему периметру.

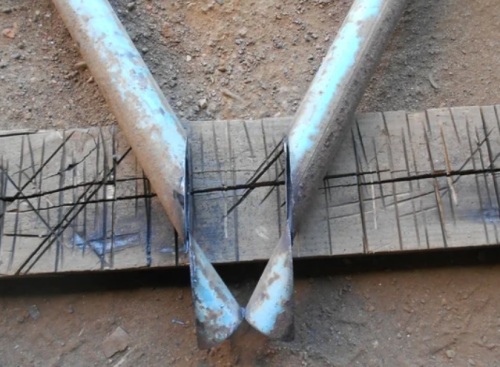

Берем в руки УШМ с отрезным диском или как в народе говорят болгарку и режем наши трубы по маркировке. То есть просто вырезаем "сердцевину".

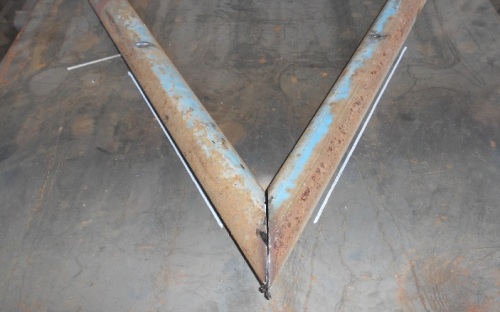

Само собой вверху срезаем прихватки и сводим трубы. Все наши трубы разделаны под нужным нам углом. Здесь даже можно было обойтись и без линейки, если изначально отрезать стержень по углам, просто примерив его по месту.
То есть все сделать можно подручными средствами и весьма оперативно. Осталось лишь сварить между собой эти детали.
Пару слов хотелось сказать и о врезке трубы в другую, то есть когда есть необходимость вварить трубу в трубу. Эта тоже не трудно, если воспользоваться советами другой статьи. При этом угол здесь тоже не важен, разметка будет осуществляться универсально под любой диаметр и угол наклона.
