Маркировка автоматических выключателей («автоматов»)

При выборе и установки автоматических электрических выключателей надо четко представлять, какой из «автоматов» выбрать.
Ведь от правильного выбора будет зависеть не только нормальная работа самого автоматического выключателя, но и работа всей электрической цепи, в которой он будет установлен. В этой статье мы поговорим о маркировке автоматических выключателей.

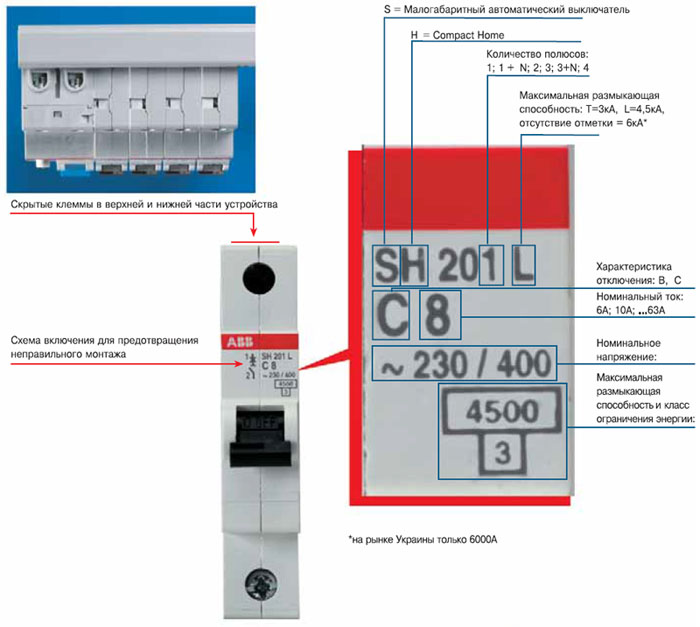

Маркировка автоматических выключателей по ГОСТ

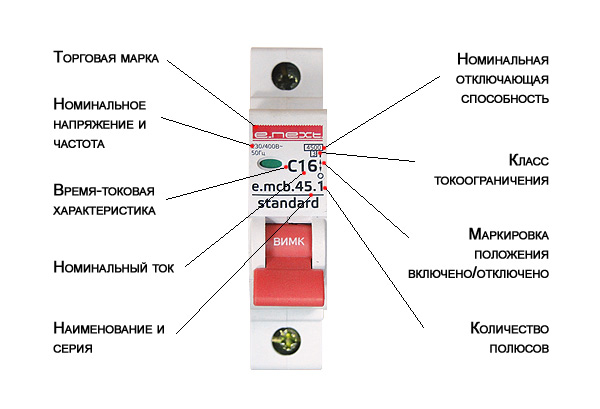

Каждый автоматический выключатель должен иметь стойкую маркировку, которая включает в себя следующие данные:
1. Наименование или товарный знак изготовителя.
2. Типовое обозначение, каталожный или серийный номер. Например ВА 47-29
3. Одно или несколько значений номинального напряжения. Для универсальных автоматических выключателей значения номинального напряжения переменного тока указывают с символом ~ постоянного тока – с символом ~.
4. Номинальный ток In в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B, C или D, для универсальных автоматических выключателей указывают B или C). Например, маркировка «С 32» на автоматическом выключателе обозначает, что он имеет тип мгновенного расцепления С и номинальный ток, равный 32 А.
5. Номинальную частоту, если автоматический выключатель рассчитан только на одну частоту.
6. Номинальную коммутационную способность при коротком замыкании Icn в амперах. Для универсальных автоматических выключателей значение этой характеристики указывают в одном прямоугольнике, если оно одинаково для переменного и постоянного тока, например 6000 А Если номинальные коммутационные способности при коротких замыканиях для переменного и постоянного тока отличаются друг от друга, то их указывают в двух расположенных рядом прямоугольниках, помеченных символами переменного и постоянного тока, например: 10000 ~ 6000~/-.
7. Если на универсальный автоматический выключатель наносят обозначение постоянной времени T15, которая относится к маркировке номинальной коммутационной способности при коротком замыкании, то ее выполняют в прямоугольнике
8. Коммутационную схему, если не очевиден правильный способ присоединения к автоматическому выключателю проводников внешних электрических цепей.
9. Контрольную температуру окружающего воздуха, если она отличается от 30 оС.
10. Степень защиты, если она отличается от IP20.
11. Маркировка, указывающая тип мгновенного расцепления и номинальный ток, должна быть четко видна после установки автоматического выключателя. При отсутствии места маркировка остальных характеристик может быть выполнена на боковых и задних поверхностях автоматического выключателя.
12. На автоматических выключателях, которые имеют несколько значений номинального тока, маркируют максимальное его значение, а также значение номинального тока, на который он отрегулирован. По запросам потребителей изготовитель обязан предоставить характеристики I2t выпускаемых им автоматических выключателей.
Изготовитель может указать класс характеристики I2t (класс ограничения электроэнергии) и выполнить соответствующую маркировку автоматических выключателей. Разомкнутое (отключенное) положение автоматического выключателя, управляемого органом оперирования, перемещаемым вверх вниз (вперед–назад), должно обозначаться знаком О (окружностью), замкнутое (включенное) его положение маркируется знаком I (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки автоматического выключателя. При необходимости различать входные и выходные выводы их следует соответственно обозначать стрелками, которые направлены к автоматическому выключателю и от него.
Выводы автоматического выключателя, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой N.
Выводы автоматического выключателя, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом заземления.
