Сегодня наши телевизоры уже мало похожи на телевизионные приемники прошлого века, которые всего-то и умели что показывать, при этом принимали исключительно аналоговый сигнал. А что сегодня? Это можно сказать целый комплекс возможностей и способностей. Работа с аналоговым и цифровым сигналом, возможность воспроизводить видео- и аудио- сигналы от универсальных входов, возможность воспроизводить видео с интернета и даже в некоторых случаях играть в игры и работать с приложениями из него же. В общем, не зря некоторые из них носят гордую приставку к своему наименованию – SMART, что значит умелый. Но мы в этой статье хотели бы рассказать не об успехе буржуазных компаний, за коими нам еще гнаться и гнаться, а о том, что даже самые современные телевизоры, имея в своем арсенале Wi-fi, Bluetooth, все же еще нуждаются в проводах. И самым необходимым для них кабелем, как и много лет назад является коаксиальный телевизионный кабель. Именно с помощью этого кабеля осуществляется передача аналогового и цифрового сигнала, то есть сигнала с несущей частотой телевизионных каналов, которые мы смотрим. И здесь самыми актуальными процедурами по подключению кабеля к телевизору будет выбор кабеля, его разделка, установка штекеров и удлинение кабеля. Именно о таких простых операциях мы и поговорим в нашей статье.
Выбор телевизионного кабеля к телевизору и его маркировка
Первое на что необходимо обратить внимание, так это на качество телевизионного кабеля. Именно от него будет зависеть насколько уверенно, четко и без помех и потери передается сигнал. Если это будет обычный провод, то уже через 2-3 метра от вашего полезного сигнала ничего не останется, а вот помех будет ой как много. Все это связано с особенностью распространения высокочастотных волн, с помощью которых собственно и передается телевизионный сигнал. Особенностью распространения такого сигнала является проявление скин эффекта, когда сигнал распространяется по поверхности проводника. Но это тема объемная и отдельная, поэтому достойна отдельной статьи, сейчас же не об этом.
Ну а второе, это правильное присоединение всех штекеров, о чем мы уже говорили.
Итак, вернемся к первому. Что же значит «правильный» телевизионный кабель? Это кабель для которого волновое сопротивления на рабочее частоте (до 2,15 ГГц) составляет 75 Ом. Чаще всего такие кабели маркируются как COAXIL CABLE 75 OHM. Так для телевизора могут применяться кабели марок: RG 6U (возможен индекс), SAT 50, SAT 703B и DG 113. Наименование марок кабеля приведено в соответствии с улучшением их эксплуатационных характеристик.
Обычно на кабеле есть маркировка производителя, наименования кабеля, его сопротивление, метраж и год производства. Теперь, когда кабель выбран приступим непосредственно к процессу подключения его к телевизору.
Как подсоединить антенный штекер к кабелю
Сразу скажем, что присоединить кабель к штекеру или штекер к кабелю не составит большого труда. Все это можно сделать самому, при этом без привлечения специалиста. Впрочем, то что мы решили разобрать этот вопрос и предоставить его на ваш суд и является своего рода этому подтверждением. Ну что же, начнем по порядку.
Прежде необходимо разделать кабель, то есть должным образом снять изоляционную оплетку.

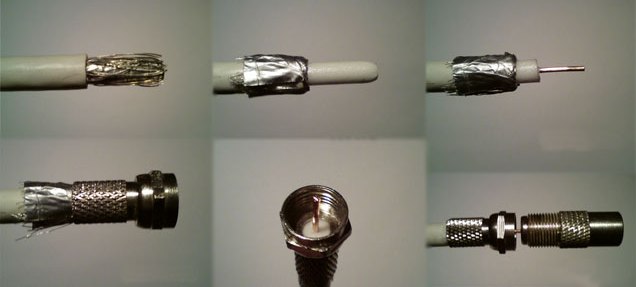

Разделать кабель можно двумя способами, а именно завернуть экранирующую оплетку назад или просто обрезать изоляцию. А после можно накрутить уже и сам штекер. Примеры разделки оплетки приведены на фото ниже ниже.
Без загибания оплетки...
Теперь тоже самое, но на наглядном примере и с загибанием оплетки.
Разрезаем оплетку по вдоль острым ножом. Затем обрезаем оплетку по периметру кабеля. Заворачиваем оплетку назад, так чтобы нам открылся следующий изоляционный слой. Здесь надо сказать о том, что экранирующая фольга в ряде случае покрыта полиэтиленом, для придания фольге прочности. При этом полиэтилен зачистить с фольги практически невозможно. Обжечь его тоже вряд ли получиться. А значит фольгу сгибаем обратно, саму на себя, либо вовсе срезаем. Оставляя только металлические жилки оплетки. При этом также зачищаем и центральный проводник.

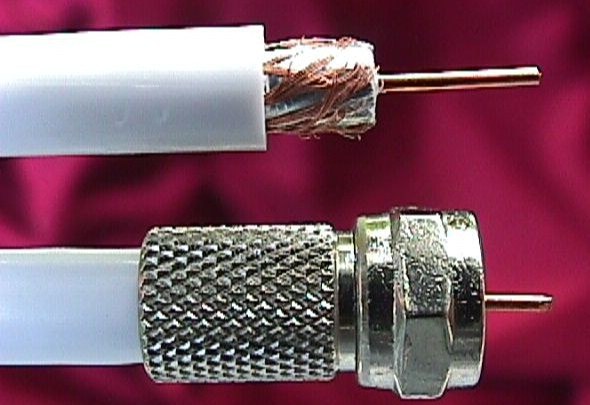

Теперь накручиваем штекер на кабель. Откусываем по месту центральную жилу. Ее выступание будет 4-5 мм далее накидной гайки. Теперь с помощью гайки накручиваем и сам штекер.
Здесь надо отметить, что штекеры бывают разные. Будь прямые или изогнутые в виде буквы Г. Еще их называют F образными штекерами. Их функциональность при этом остается неизменной, разве что каждый конкретный штекер применяется для индивидуальной и удобной к применению вариации. Если вам удобнее использовать конкретный вариант, то выбирайте именно его.
При этом в эксплуатационных качествах вы ничего не потеряете.

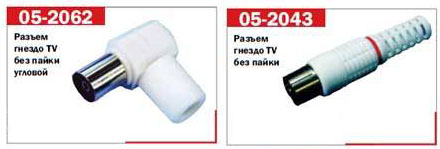

Возможные варианты штекеров для подключения к кабелю и телевизору
Здесь необходимо сказать о том, что в природе существует великое множество вариаций штекеров.
В том числе в СССР были штекеры которые необходимо было припаивать к кабелю. А есть и умельцы которые пытаются запихнуть, по-другому не сказать, кабель в гнездо телевизора и вовсе без штекера. Но все это уже можно назвать рудиментами, пережитками, анахронизмом. В общем, не стоит это все вашего внимания. Тем более что разломать гнездо дорогого телевизора легко, а вот заменить его будет уже сложнее.
В связи с чем будут рекомендации применять лишь специализированные и современные штекеры.
Как удлинить телевизионный кабель

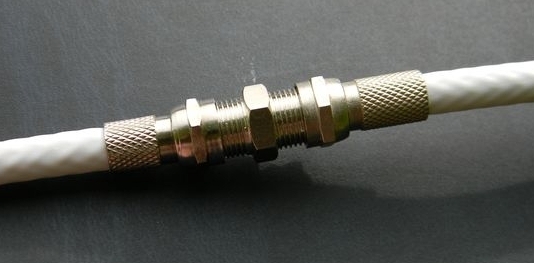

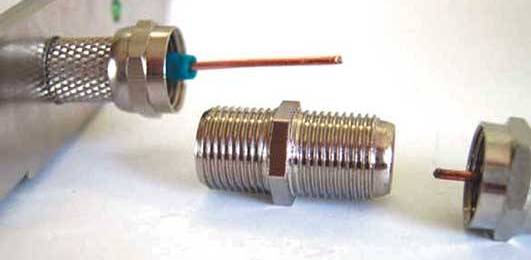

Если вам необходимо удлинить кабель, то есть просто не хватило его длины для подключения к телевизору. То здесь необходимо действовать по аналогии с первым вариантом. Зачищаем два конца кабеля и накручиваем хвостовик с накидной гайкой. Далее соединяем между собой хвостовики на кабеле с помощью переходной муфты.
Также существуют еще и варианты, когда необходимо подключить несколько телевизоров. Или необходимо подключиться от распределительной коробки. Но здесь мы не будем рассматривать этот вариант, так как это уже получиться мешанина, а не тематическая статья. Эту тему лучше выделить в материал другой нашей статьи.

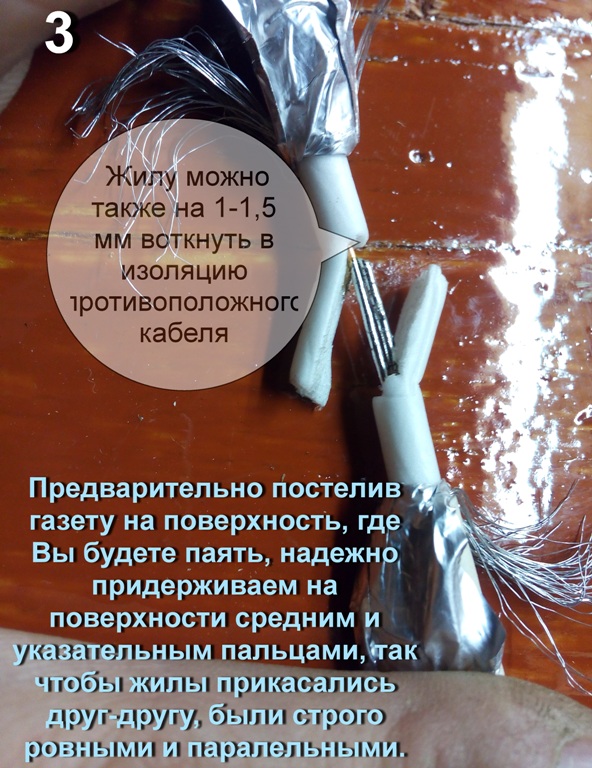

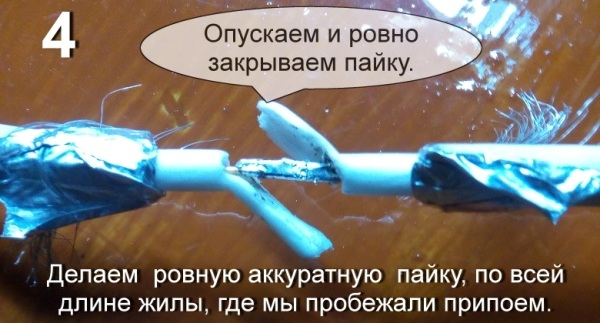

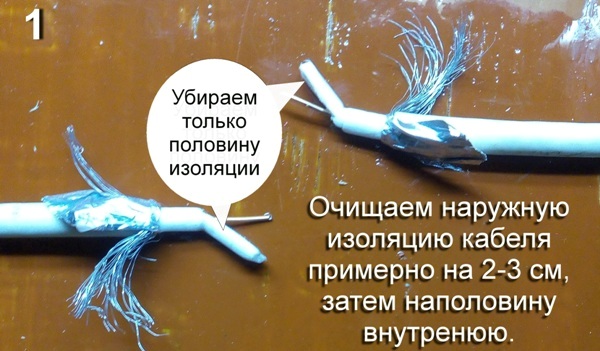

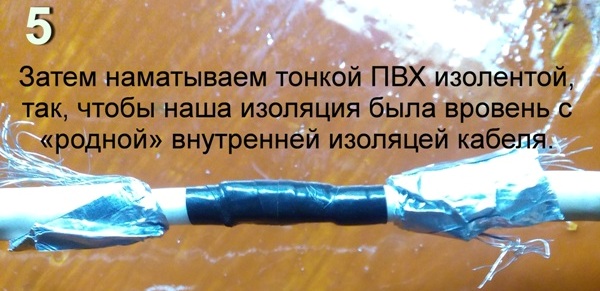

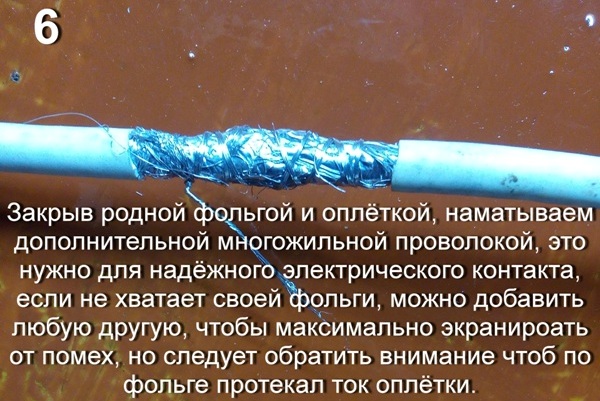

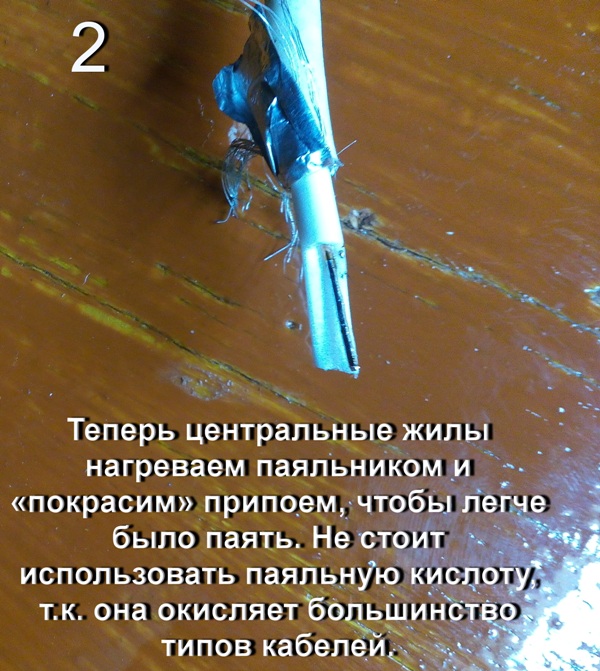

Еще один способ удлинения кабеля. Примечательно то, что соединение ведется при помощи пайки, что по сути имеет два плюса. Первый, вам не придется тратиться на расходники в виде штекеров. Во-вторых, сигнал при таком соединении практически не теряется. Можно сделать с десяток соединений без каких-либо потерь сигнала. Итак алгоритм соединения кабеля следующий.
Какие-либо комментарии оставлять излишне, так как фотографии подписаны с исчерпывающими комментариями, а понимающий радиолюбитель поймет, что это соединение действительно не повлияет на качество сигнала, если его сделать аккуратно. Единственное замечание, так это то, что надо уметь паять и работать руками. Что на счет рук, это мы вам не поможем, а вот по поводу того как научиться паять, можно посмотреть статью "Как паять паяльником".
Какой штекер лучше выбрать для установки на кабель и подключения к телевизору
Раз уж мы решились дать вам рекомендации о том, какой штекер лучше, то здесь необходимо мотивировать свое решение. А начинается все с простого. Так как нам необходимо передать сигнал, а он передается по проводникам, то лучше всего использовать металлические штекеры, то есть из первого варианта установки штекера, приведенного нами выше. Такой штекер легко монтируется, не требует пайки, сложного инструмента для установки. Этот штекер жесткий и при этом обеспечивает оптимальную передачу сигнала. На лицо все плюсы.
В принципе, если вы придете в магазин, то именно такой вариант вам и предложит грамотный квалифицированный продавец, если у него нет установки, продать вам другой товар.
