Установка электрического водонагревателя своими руками (накопительного и проточного)   Перебои с подачей горячей воды, регулярные летние отключения горячей воды, заставляют многих владельцев квартир задумываться об установке альтернативных источников горячей воды. Такими устройствами являются электрические нагреватели воды. Существуют и газовые нагреватели воды, но большинство потребителей отдает предпочтение электрическим нагревателям. Эти устройства позволяют не зависеть от капризов в работе водоснабжающих организаций.

 В настоящее время, существуют два типа нагревателей – проточные и накопительные. Они отличаются по принципу работы, по количеству потребляемой электроэнергии, и ряду других параметров.

Проточный водонагреватель

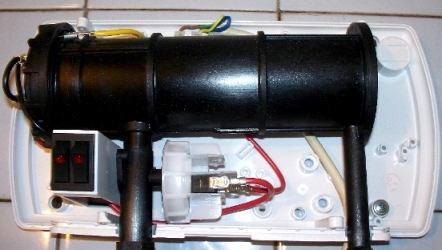

Принцип работы проточного водонагревателя отражен в его названии. Вода очень быстро нагревается, когда протекает через нагревательный элемент. (черный, на фото ниже в разобранном корпусе)

Установка электрического водонагревателя своими руками (накопительного и проточного)

Достоинствами проточного нагревателя являются его компактность, относительная дешевизна, потребление энергии происходит только в момент протекания воды. А вот недостатком этого типа нагревателей является высокая потребляемая мощность. В зависимости от мощности нагревательного элемента, нагреватель может потреблять от 5 до 30 кВт. Но наиболее распространенными, являются нагревателями мощность от 5 до 8 кВт. Подобные мощности требуют прокладки отдельного электрического кабеля и установки защитной автоматики. Обычно для подводки питания к этим нагревателям используются кабели с сечением не менее 2 кв.мм, к примеру ПВС 3х4. Этот кабель может выдержать нагрузку до 10 кВт и силу тока до 40А.
 Большое внимание следует уделить установке автоматического предохранителя. Для выше приведенного примера, сила тока при котором будет срабатывать «автомат» должна быть не менее 32 А.
 Поскольку проточный нагреватель начинает работать только, когда через него протекает вода, то использовать его на верхних этажах высотных домов не рекомендуется потому, что напор воды в водопроводе может быть недостаточным для срабатывания нагревателя.

Накопительные нагреватели (бойлеры)

 Принцип работы накопительного нагревателя, заключается в нагреве, предварительно налитой в специальный бак воды, и затем, в поддержании установленной температуры воды. Для этого нагреватель оснащается термостатом. Мощность нагревательного элемента колеблется от 1,5 до 5 кВт, в зависимости от емкости нагревателя. Подвод электропитания осуществляется отдельным кабелем с сечением не менее 1,5 кв.мм.
 Достоинством этого типа нагревателей является постоянное наличие горячей воды, меньшая потребляемая мощность. К недостаткам можно отнести большое пространство, которое занимает нагреватель, и достаточно длительное время, необходимое для прогрева воды. Накопительные нагреватели также требуют регулярных регламентных работ, для очистки от накипи ТЭНов и внутренности бака для воды.
 Как проточные, так и накопительные нагреватели должны быть надежно заземлены.

Установка накопительного электрического водонагревателя своими руками (бойлера)

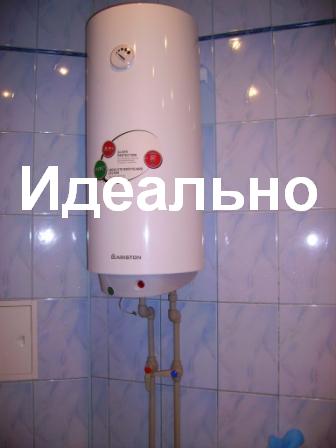

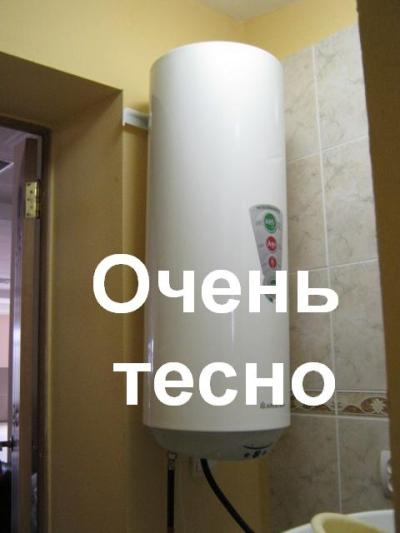

 Первое, на что необходимо обратить внимание при установке накопительного нагревателя – это место его расположения. Поскольку нагреватель необходимо регулярно обслуживать, то критерием здесь выступает легкость и доступность всех элементов нагревателя. А вот прятать нагреватель в стенки, шкафы, поднимать их под потолок,  совершенно не стоит.

Установка электрического водонагревателя своими руками (накопительного и проточного)Установка электрического водонагревателя своими руками (накопительного и проточного)

 Также, при установке нагревателя, необходимо предусмотреть отвод воды в канализацию, от предохранительного клапана. Иначе, в один не очень приятный момент, вы можете залить соседей.

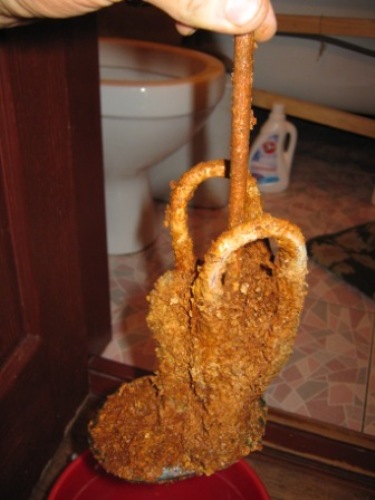

 При подводе воды, на входе холодной воды необходимо установить фильтр тонкой очистки. Иначе можно получить вот такую картину. Придется очищать накипь одним из подобных способов.

Установка электрического водонагревателя своими руками (накопительного и проточного)

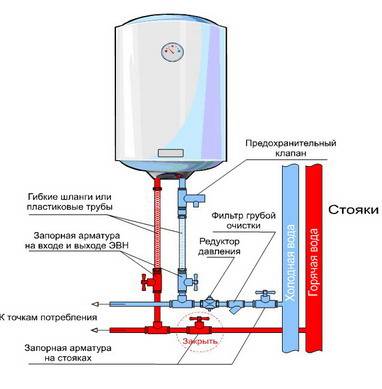

Монтаж труб и клапанов проводиться по следующей схеме.

Установка электрического водонагревателя своими руками (накопительного и проточного)

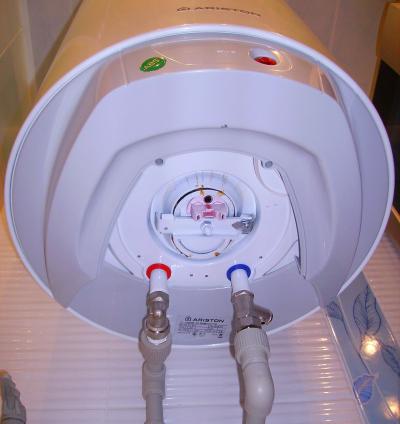

 При этом монтаж труб выполняется или металлопластиковых труб или из пропиленовых.

Установка электрического водонагревателя своими руками (накопительного и проточного)

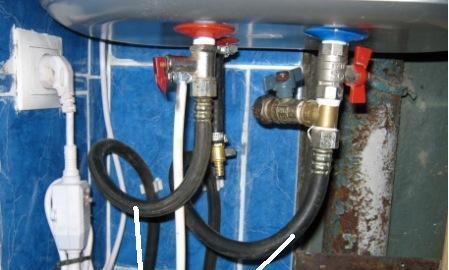

Гибкие шланги не гарантируют работу с такими высокими температурами воды, а также сужают полнопроходность подводящих труб. Так что за ними надо смотреть глаз да глаз, чтобы не было проблем.

Установка электрического водонагревателя своими руками (накопительного и проточного)

(неправильное подключение, так как предохранительный клапан стоит на выходе)

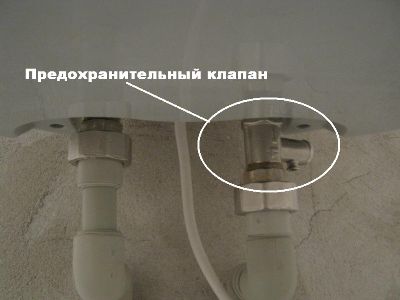

При монтаже нагревателя обязательным условием является установка предохранительного клапана. Он служит  для защиты внутреннего бака от разрушения при нагреве воды, когда бак расширяется. (не забудьте предусмотреть под него слив)

Установка электрического водонагревателя своими руками (накопительного и проточного)

Механическое крепление осуществляется к стене при помощи пробок и саморезов, используя крепление из комплекта водонагревателя. Что касается электрической сети, для нагревателей мощностью 2-3 кВт, можно использовать кабель ПВС 3х1,5 кв.мм, или более. Питание к нагревателю подводиться отдельным кабелем от отдельного автоматического выключателя. Нагреватель также должен быть обязательно заземлен, несмотря на заверение производителей, о 100% безопасности от удара электрическим током.

Установка проточного электрического водонагревателя своими руками

 Установка проточного нагревателя проводится в два этапа. Первый этап – подключение к электрической сети, второй этап – подключение к водопроводу. Поскольку нагреватели уже заблаговременно снабжены евроштепселем, то в месте расположения нагревателя можно установить евророзетку, но обязательно с заземляющим проводом. Эксплуатировать проточный нагреватель без заземления категорически запрещается.
 Затем по размерам нагревателя, сверлятся отверстия, устанавливаются дюбели, и нагреватель надежно крепиться к стене. Ни в коем случае нельзя включать нагреватель без воды. Он включается только после того, как из лейки душа или из крана (это зависит от комплектации нагревателя) польется вода. В противном случае нагреватель может выйти из строя.

Установка электрического водонагревателя своими руками (накопительного и проточного)

 Проточный нагреватель снабжен двумя патрубками – входным и выходным. Подключение к водопроводу выполняется с помощью «врезки» в стояк холодной воды и подачи ее к нагревателю. Перед входным патрубком устанавливается вентиль. Желательно, также подводку снабдить фильтром очистки воды.
 Поскольку часто нагреватель устанавливается в ванной, то используют упрощенный вариант. От душа ванной откручивают лейку, а шланг подсоединяют к входному патрубку нагревателя. А к выходному патрубку подсоединяется кран или душ. Очень важно отметить, что краны и вентили устанавливаются на входе нагревателя, на выходе устанавливать краны не рекомендуется.
