На первый взгляд, все цепи для бензопилы одинаковы, но на самом деле это не так. Кроме своей длины по периметру, цепи они могут также различаться и по форме режущих кромок зуба. Именно об элементах звеньев цепи, о их возможных вариациях мы и поговорим в данной статье. Кроме того, мы постараемся дать ответ на вопрос о том, какую предпочтительно выбрать цепь в зависимости от предполагаемых работ.
Описание звеньев цепи бензопилы (электропилы)

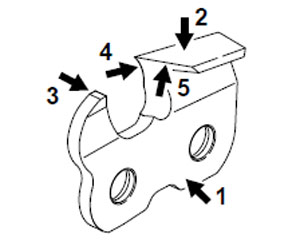

Режущее звено цепи бензопилы состоит из: основания звена (1), лопатки зуба (2), ограничителя глубины (3). Лопатка зуба имеет вертикально расположенное торцевое лезвие (4) и спадающие под углом назад верхнее лезвие (5), расположенное по горизонтали.
Рис 1 Части режущего звена
Для достижения оптимальных режущих свойств, лезвиям зуба придаются определенные углы. Спадающая под углом назад спинка зуба формирует задний угол верхнего лезвия. Этот угол нужен для врезания верхнего лезвия в древесину.
Рис 2 Задний угол верхнего лезвия
Сужающаяся назад лопатка зуба формирует задний угол торцевого лезвия. Этот угол нужен для бокового обрезания стружки.
Рис 3 Задний угол торцевого лезвия
Кромка торцевого лезвия формирует с поверхностью скольжения режущего звена передний угол. Передние углы у разных типов цепей варьируются от 60 до 85°.
Рис 4 Передний угол
Передний угол, угол заточки и угол верхнего лезвия изменяются при заточке. Эти углы оказывают решающее влияние на режущую способность цепи. Обязательно соблюдайте предписанные значения.
Задний угол верхнего лезвия характеризует наклон верхнего лезвия назад.
Рис 5 Задний угол верхнего лезвия
Этот угол измеряется относительно плоскости скольжения режущего звена и, в зависимости от типа пильной цепи, имеет значение от 50° до 60°. Верхнее лезвие является главным лезвием, а задний угол верхнего лезвия - это наиболее важный угол. Задний угол верхнего лезвия с трудом поддается измерению, его правильное значение формируется при соблюдении других предписанных величин. Угол заточки или угол в плане получается измерением от верхней режущей кромки под прямым углом к направляющей шине.
Рис 6 Угол заточки (угол в плане)
Угол заточки можно изменять, в зависимости от случая применения. Об этом мы поговорим далее. Сейчас лишь скажем о том, что угол бывает 10 или 30 градусов. На каждом режущем звене перед лопаткой зуба расположен ограничитель глубины. Разность по высоте между верхней кромкой ограничителя глубины и передней кромкой спинки зуба определяется как расстояние ограничителя глубины.
Рис 7 Расстояние ограничителя глубины
От расстояния ограничителя глубины зависит глубина врезания верхнего лезвия в древесину (толщина стружки) и, тем самым, производительность. Расстояние ограничителя глубины устанавливается в зависимости от шага цепи и вида исполнения. В норме оно должно составлять 0.5-0.8 мм, чаще 0.6 мм. Высокие значения будут приводить к повышенной склонности бензопилы к отдаче, слишком большому захвату и вибрации цепи. Низкие значения приводят к падению производительности. Так как расстояние ограничителя глубины с каждой заточкой пилы уменьшается из-за уменьшения верхней грани зуба, ограничитель глубины также нуждается в периодическом подпиливании - через 5-10 заточек цепи.
Выбор цепи для бензопилы исходя из возможных ее параметров
Теперь поговорим о том, что на что влияет и на что обратить внимание при выборе цепочке, зная о том, какие виды работ вам предстоит совершать. Начнем с угла заточки (рис 6). Так чем больше угол заточки, тем выше производительность резания. При распиле сухой древесины лучше выбрать угол в 30 градусов, что добавит производительности и не скажется на плавности резания и на чрезмерных нагрузках на пилу. В случае если вы будете работать с сырой древесиной или с промерзлой, то цепочку стоит выбрать с небольшим углом заточки, то есть 10 градусов.
Также такие цепи применяются для продольного распила древесины, то есть по вдоль бревна. Обычно они работают долго, но с низкой производительностью. То же самой можно сказать про передний угол (рис. 4) При меньшем угле производительность будет выше, но и цепь будет тупиться быстрее. Ну и последнее, само собой разумеющееся, это подходящая длина цепочки. Так цепь должна подходить под шинку, чтобы не провисать и чтобы ее можно было надеть на нее. В случае если цепь пилы растянется настолько, что ее уже невозможно будет натянуть без провисания, то из цепочки можно удалить звено (звенья), что откорректирует ее размер до требуемого.
