Трубогиб вещь полезная и необходимая, особенно если для вас сварка и производство металлических конструкций из труб является делом не разовым, а каждодневным. Если у вас именно так, то настоящая статья как раз поможет вам с примером того, как можно сделать трубогиб для квадрат-трубы. Здесь надо отметить, что такой трубогиб можно переделать и под обычную трубу, то есть трубу круглого сечения, главное использовать вальцы другого профиля, то есть под круглую трубу. А вот с квадрат трубой в этом отношении несколько проще, поэтому все же остановимся именно на этом варианте. Начнем.
Хотя мы и не приводим в данной статье размеры деталей и точные размеры, но основные принципы изготовления трубогиба будут все же приведены. Для изготовления трубогиба нам понадобиться профиль - швеллер, листовой железо, подшипники, вальцы-стрежни (можно использовать толстые шпильки), крепеж и домкрат.

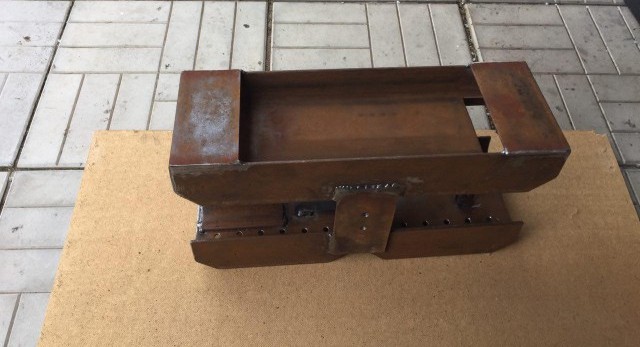

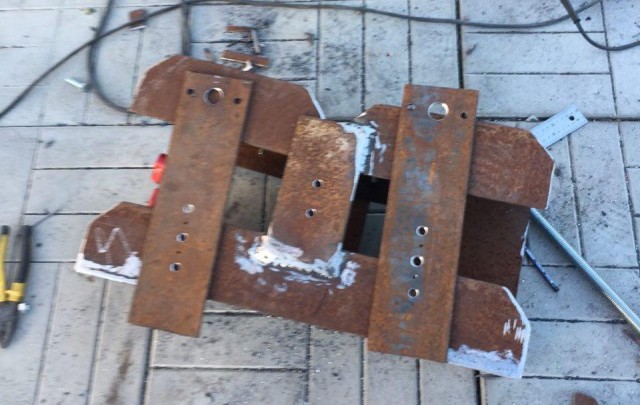

Итак взгляните на фото рамы. По своему принципу рама трубогиба представляет собой Букву Т, где у основания расположены и закреплены еще две полки. Именно эти полки и будут задавать угол для загиба трубы.

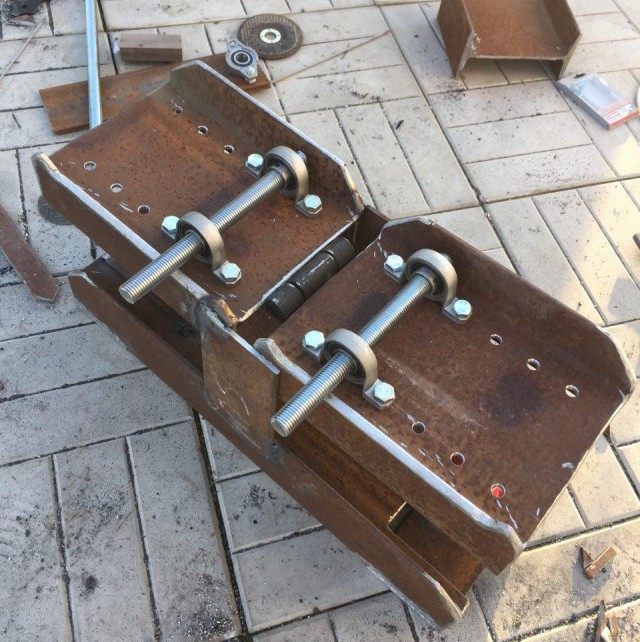

На этих же самых полках будут расположены и вальцы, в нашем случае шпильки. Однако лучше использовать просто стержни, то есть без резьбы снаружи валец. При этом одна полка зафиксирована жестко, на сварке, а вторая двигается. Именно под двигающуюся полку и будет устанавливаться домкрат, чтобы менять угол ее наклона. Да, сделать это вечную вряд ли удастся без труда.
Еще фото.

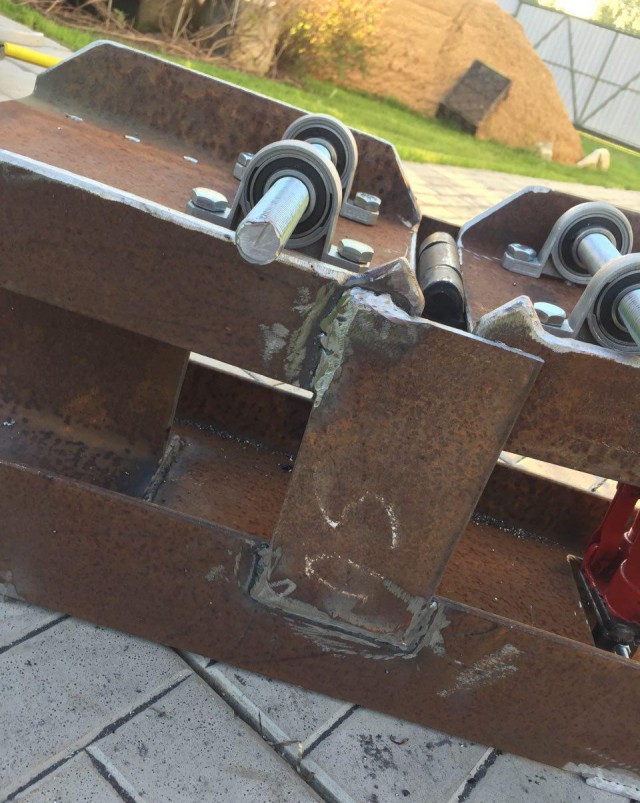

В дополнение к двум вальцам на этих полках должен быть установлен вал и по середине, именно он создаст логическое заключение из трех стержней, через который и будет продеваться труба для изгиба. Для установки центрального стрежня применяем еще две пластины, приваренные по бокам.

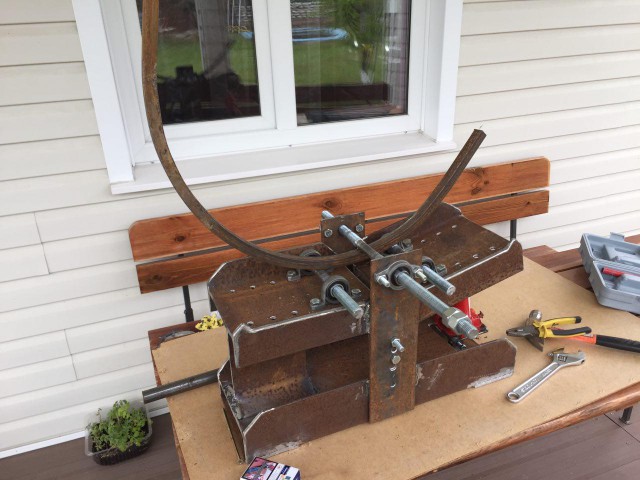

Собственно вот так будет выглядеть трубогиб в сборе.

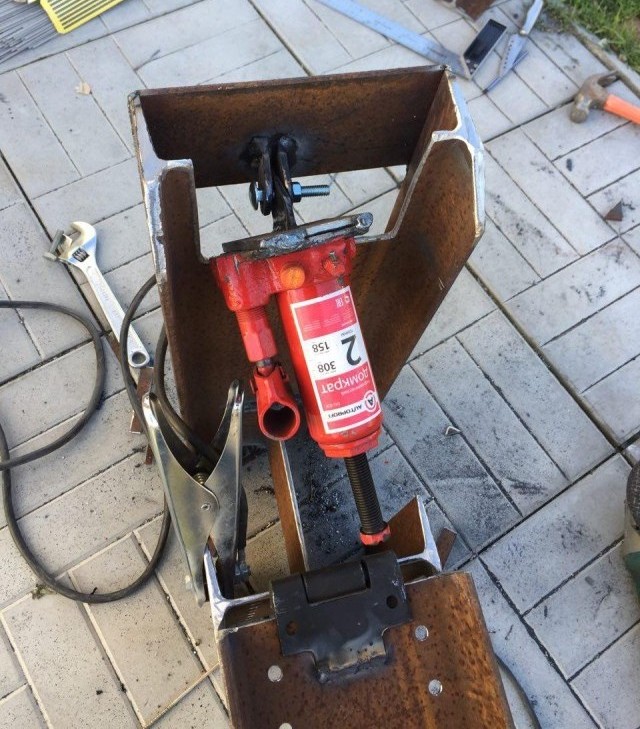

Крепление же домкрата в этом случае осуществляем следующим образом, взгляните на фото. Гибкое крепление в основании позволяет домкрату менять угол, что важно при повороте полки, когда такое изменение угла будет необходимо. Сам же домкрат упирается в двигающуюся полку.

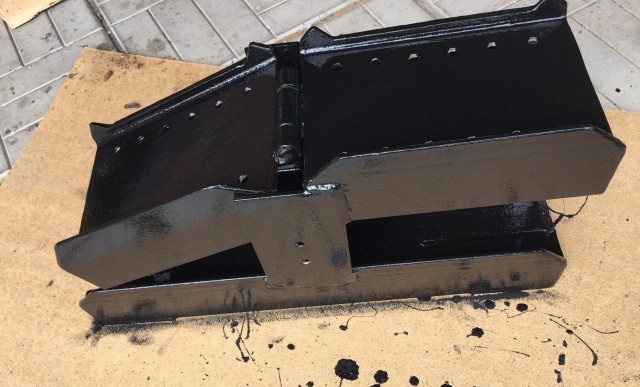

В конце концов для должного эстетического вида не мешало бы покрасить трубогиб.

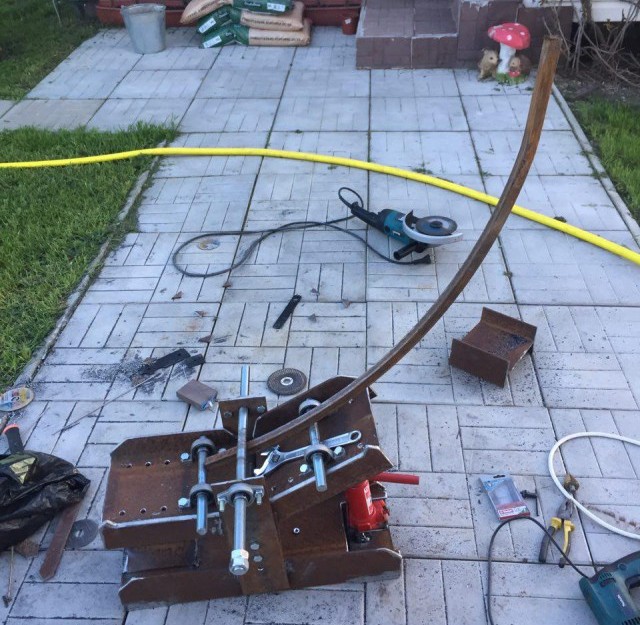

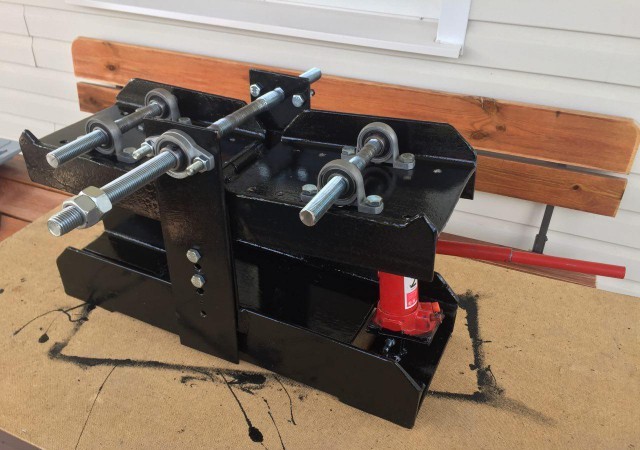

А вот так он будет выглядеть уже в конечном результате.
Подводя итог о трубогибе для квадрат трубы своими руками надо сказать о том, что это не самый идеальный вариант, так как здесь радиус сгиба задается лишь домкратом, а не сменой радиуса центрального вальца. Также если необходимо будет согнуть круглую трубу, то надо будет использовать профильный ролик. Также в этом варианте трубогиба протяжка трубы осуществляется вручную, а это довольно тяжело. Однако в этом случае приходиться выбирать либо простая конструкция, либо неудобства связанные с ее эксплуатацией.
В любом случае такая версия трубогиба вполне жизненная и актуальная, так что если вам нужен простой трубогиб для квадрат трубы, то почему бы и не взять данный пример за основу!?
