Строительные технологии постоянно развиваются и совершенствуются, вместе с ними приходят новые материалы и новые решения при строительстве каждого объекта, исходя из его функционального назначения. При этом практичному хозяину важно учитывать и принципы экономической целесообразности. Исходя их таких параметров, одним из самых выгодных и универсальных решений является монтаж вентилируемого фасада, в частности облицовка керамогранитом, алюкобондом и другими материалами в виде листов и кассет. Навесной фасад — современная и высокотехнологичная конструкция широко применяемая на практике. облицовку фасада возможно произвести как для вновь построившегося здания, так и при реконструкции или капитальном ремонте.

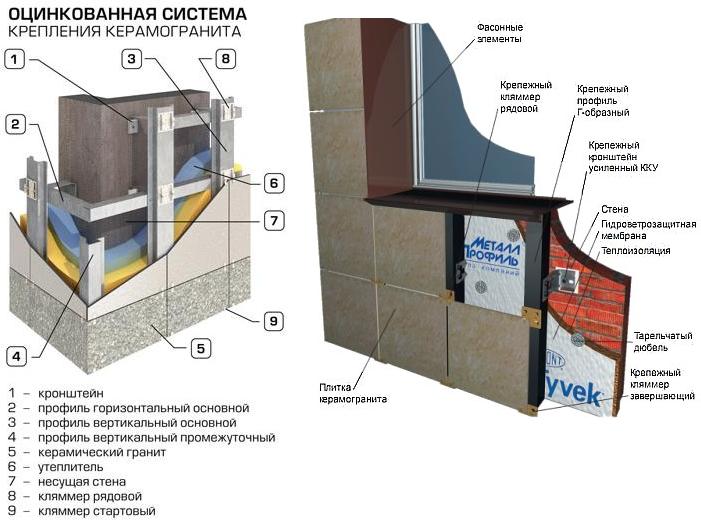

Составные части вентилируемого фасада
- декоративная облицовка (керамагранит);
- технологический зазор между внешней облицовкой и теплоизолирующим слоем;
- теплоизолирующий слой;
- подсистема (подоблицовочная конструкция).
Подготовка поверхности для монтажа облицовочного материла

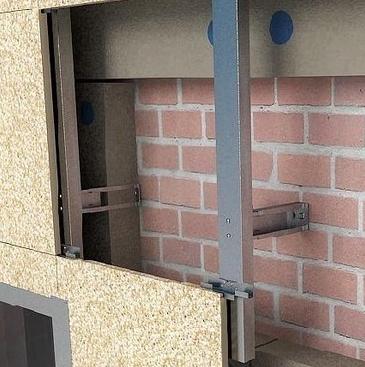

Прежде всего необходимо смонтировать направляющие. Направляющие это как правило специализированный профиль - швеллер, Т или Г - образный профиль. Профиль горизонтально и вертикально выставляется по уровню, на предпологаемой площади крепления керамогранита (регулируется по направляющим и фиксируся заклепками). Шаг между верикальными профилями составляетширину устанавливаемого керамогранита. Способы крепления могут быть с видимыми креплениями и скрытыми, более подробно от этом далее.

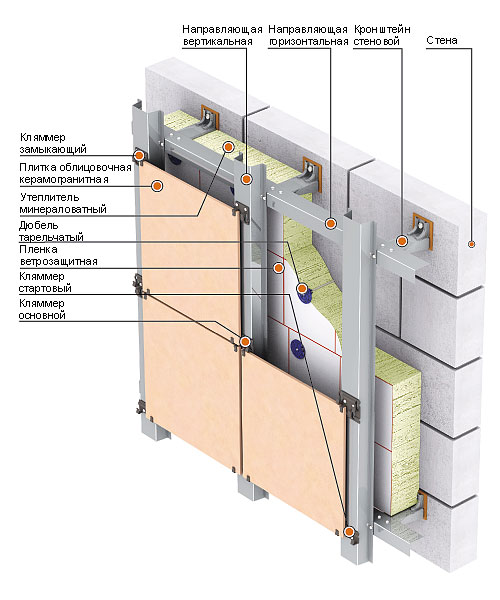

Облицовка керамогранитом с видимым способом крепления
Облицовки плитами из керамогранита с видимым способом крепления, а также для утепления наружных стен зданий и сооружений различного назначения ведется по следующей схеме. В конструкции системы предусмотрено применение, в качестве облицовочного материала, плит из керамогранита размером 600х600, 900х600, 1200х600.

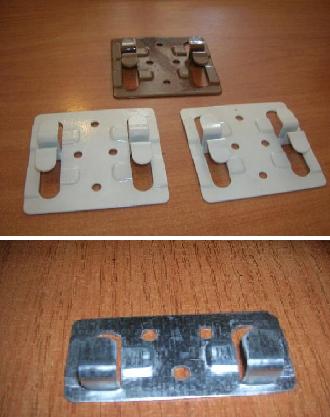

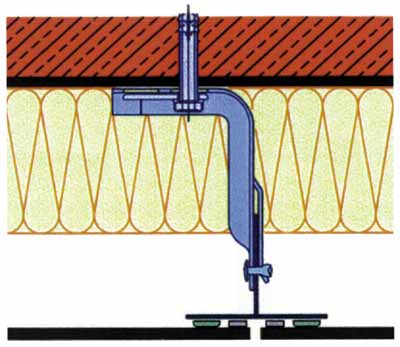

Крепление плит облицовки на направляющие обеспечивается при помощи кляммеров,
изготавливаемых из пружинной коррозионностойкой стали при помощи заклепок А2/А2 3,2х10. Для системы изготавливаются четыре типа кляммеров, которые позволяют крепить керамогранит толщиной от 8 до 13 мм и обеспечивают толщину межплиточного шва 6 мм и 8 мм. Кляммеры крепятся с помощью заклепок, на направляющий профиль.
Технические решения в позволяют применять три типоразмера керамической плитки различной толщины и обеспечивать две различные величины межплиточного шва и выполнять откосы не только из оцинкованной стали, но и из керамогранита. В самом низу устанавливаются стартовые клямеры или их еще называют завершающими. Вставляют керамогранит и на высоте первого ряда устанавливают рядовой кляммер, так продолжают до самого верха, где также устанавливают завершающий кляммер.

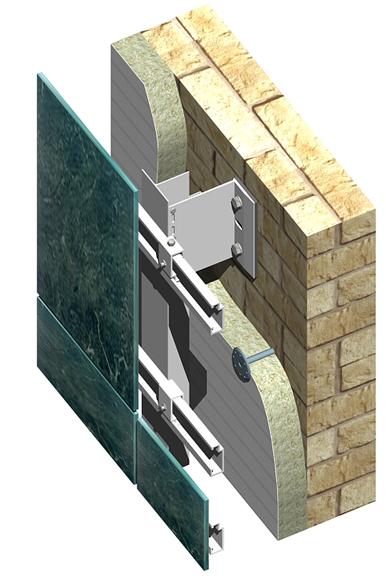

Облицовка керамогранитом и натуральным камнем со скрытым способом крепления
Виды скрытого крепления несколько разнообразней и могут быть следующими:
- скрытое крепление с приклеиванием плит на профили;
- скрытое крепление с удержанием за прорези в торцах (обычно применяется для натуральнгоо камня);
- скрытые точки крепления (штифтами) для плит толщиной 2-3 см (приведено ниже);

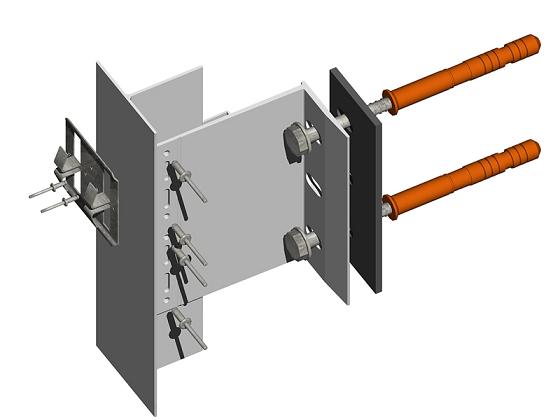

Система предназначена для облицовки плитами из керамогранита со скрытым способом крепления, а также для утепления наружных стен зданий и сооружений различного назначения. Конструкция системы предусматривает фиксирование плит облицовки, к которым прикрепляются аграфы, с использованием анкеров типа «Кeil». Верхние аграфы имеют регулировочные винты для обеспечения четкого горизонтального шва.

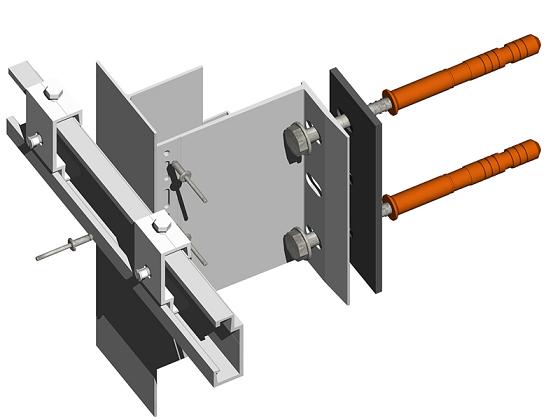

Плита керамогранита, с прикрепленными к ней аграфами, монтируется на горизонтальную направляющую АП-НК. Профиль АП-НК крепится к универсальным вертикальным Т- и L-образным профилям. Для сверления отверстий под установку анкеров типа «Keil» применяется только специальное оборудование и сверла того же типа «Keil».
Особенности облицовки стен керамогранитом

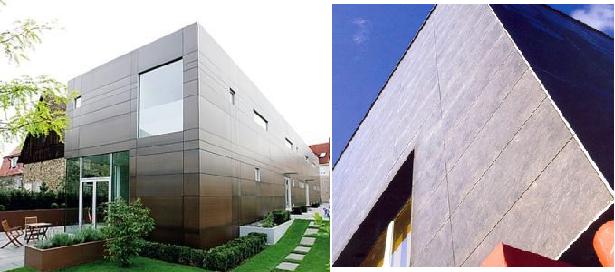

Такой элемент вентилируемого фасада, как декоративная облицовка, выполняет защитные функции. Но в то же время декоративная облицовка вентилируемых фасадов – метод, позволяющий кардинально изменить внешний облик здания, придать ему запоминающийся и необычный вид. При отделке фасадов применяются самые современные материалы, позволяющие также скрыть недостатки внешних стен объекта. Чтобы выполнить облицовку навесной конструкции, сегодня используют специальные плиты или листовые материалы. При монтаже вентилируемых фасадов не предъявляются специальные требования к поверхности стен, не существует каких-либо стандартов по предварительной подготовке в отношении выравнивания и оштукатуривания.
Для облицовки фасадов применяют керамогранит, натуральный камень, композитные панели. Дешевле всего обойдется монтаж вентилируемого фасада, для отделки которого был выбран композитный материал. Использование таких стройматериалов дает еще одно преимущество – из композита можно создавать необычные архитектурные элементы, что является невозможным при облицовке фасада камнем.
Для того чтобы фасад навесного типа справлялся с поставленными задачами, необходимо проверить качество теплоизолирующего слоя. Его прокладывают между стеной здания и облицовкой фасадной навесной системы.
Навесные фасадные системы с утеплением и воздушным зазором представляют собой конструкцию, состоящую из облицовки (плит или листовых материалов) и металлической подконструкции. Проводят монтаж фасада к стене таким образом, чтобы между облицовкой и стеной образовалась воздушная прослойка. Для дополнительного утепления ограждающей конструкции можно использовать теплоизолирующий слой – в этом случае воздушная прослойка выполняется между облицовкой фасада и теплоизоляцией.
Подоблицовочная конструкция может крепиться как на несущую, так и на самонесущую стену, выполненную из различных материалов (бетон, кирпич и т.д.). Использование навесных конструкций позволяет, с одной стороны, "одеть" фасад в современные отделочные материалы, а с другой – улучшить теплоизоляционные показатели ограждающей конструкции и защитить ее от вредных атмосферных воздействий.
Вентилируемые фасады из керамогранита - преимущества
- Эффективная термоизоляция. Препятствует накоплению излишков тепла внутри здания, обеспечивает функционирование естественной вентиляции, помогает поддерживать комфортный микроклимат;
- Защита от осадков. Благодаря специальной конструкции несущего профиля, дренажная система исключает контакт влаги с утеплителем и стеной здания;
- Энергоэффективность. Защита от осадков и конденсата, предусмотренная в конструкции навесных фасадных конструкций, помогает сократить расходы на отопление помещений, снизить толщину несущих стен и существенно сократить нагрузку на фундамент;
- Пожарная безопасность. Навесные конструкции препятствуют распространению огня, поскольку все составляющие для монтажа вентилируемых фасадов изготавливаются из трудносгораемых или несгораемых материалов;
Диффузия водяных паров. Конструкция системы вентилируемого фасада способствует естественному удалению водяных паров, образующихся при эксплуатации сооружения;
- Защита от негативного воздействия окружающей среды. Благодаря качественной и технологичной отделке фасада с использованием материалов высокой коррозионной стойкости, достигается эффективная защита от неблагоприятных факторов;
- Устойчивость к деформациям. С помощью навесной системы компенсируются механические и термические деформации, возникающие вследствие суточных и сезонных перепадов температур;
- Звукоизоляция. Теплоизолирующий и внешний слой вентилируемой конструкции обладают звукоизолирующим эффектом. Устройство навесной системы помогает повысить звукоизоляцию стены из бетона в два раза.
