Построить частный дом, это еще пол дела, ведь если он есть, то это совсем не значит что в нем можно жить. Пожалуй, после строительства «коробки» дома начинаются самые ответственные работы, от которых зависит ваш комфорт, экономичность дома, удобство, отсутствие проблем во время его эксплуатация и все в подобном роде.
К одной из систем, которая в купе с остальными будет выполнять все выше перечисленные задачи, относится система отопления. Именно о возможных видах систем отопления (однотрубная, двухтрубная, с естественной циркуляцией и принудительной) мы и поговорим в нашей статье.
Основные узлы и элементы системы отопления частного дома с использованием отопительного котла

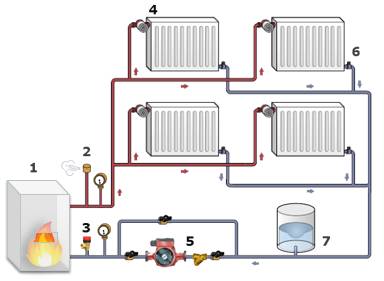

Наименование всех основных применяемых узлов и элементов системы отопления частного дома показано на примере двухтрубной (двухконтурной) системы отопления с принудительной циркуляцией. Тем не менее, более подробно о классификации систем отопления мы поговорим далее, а сейчас лишь затронем вопрос о наименовании и предназначении частных составляющих, из которых и строятся подобные системы.
1- отопительный котел. Как правило это газовый котел, обеспечивающий нагрев теплоносителя до рабочей температуры.
2- термический клапан. Предохраняет отопительный котел и систему отопления от излишнего давления, которое образуется за счет подогрева теплоносителя.
3 – предохранительнвй клапан на входе в отопительный котел. Предохраняет от перегрузок систему отопления и насос, в случае превышения давления более максимального рабочего.
4 – радиаторы отопления с регулирующей арматурой, для обеспечения дросселирования потока теплоносителя и возможности регулировки температуры радиатора отопления.
5 – циркуляционный насос. Обеспечивает прокачку отопителя в системе отопления, он сродни сердцу в живом организме.
6 – запорная арматура. Используется в случае полного отключения радиаторв отопленения.
7 – компенсационная емкость с теплоносителем. Данная емкость обеспечивает постоянное заполнение системы, в случае испарения или незначительных протечек теплоносителя. Предотвращает появления воздушных пробок, а тем самым сбои в работе системы отопления.
Теперь, когда мы ознакомились с основными составляющими, перейдем к возможным вариантам реализации системы отолпения.
Однотрубная и двухтрубная системы отопления в частном доме
Однотрубная система отопления наиболее популярна для применения в частном доме. Все дело в наиболее понятной для обывателя схеме, и в применении наиболее простых расчетов, которые не требуют сравнения двух составляющих по гидравлическому сопротивлению.
Однотрубная система отопления имеет как свои плюсы, так и недостатки.
К плюсам можно отнести:
- минимальное количество соединений и применяемых труб;
- расчет гидравлического давления лишь только для одного контура;
- простота и понятность исполнения
Из минусов можно перечислить:
- неравномерный прогрев радиаторов отопления в системе. Так первоначально стоящие радиаторы будут прогреваться значительно сильнее, нежели последующие. Особенно это актуально для многоэтажных домов, когда верхние этажи будет соответственно получать меньше тепловой энергии;
- невозможность отключения контура в целом, если он опять же используется и для вспомогательных помещений, которые можно временно отключать от отопления, то этого сделать не удастся.
Теперь о двухтрубной системе отопления в частном доме. Это система отопления, которая имеет несколько контуров, то есть фактически поддерживает несколько однотрубных систем, о которых мы рассказали чуть ранее;
Она также как и предыдущая имеет свои достоинства и недостатки, о которых далее.
К плюсам двухтрубной (двухконтурной) системы можно отнести:
- равномерный прогрев радиаторов в двух обособленных ветках, что соответственно обеспечит и более равномерный нагрев для разных помещений, если для каждого из них используется свой контур.
Ну, а минусами становятся плюсы, рассмотренные «с другой стороны»:
- сложность расчета и монтажа системы, за счет разветвленности и большего количества применяемых элементов.
- применение большего количества материалов, то есть система обойдется соответственно несколько дороже, нежели одноконтурная.
В принципе это все, что кратко можно сказать о двухконтурной и одноконтурной системе отопления. Теперь поговорим о следующем принципе, который может быть применен в проектировании и реализации системы отопления частного дома, а именно о способах циркуляции теплоносителя.
Первый вариант это применение принудительной системы циркуляции, а второй - естественная циркуляция.

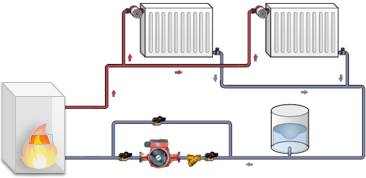

Схема отопления с принудительной циркуляцией в частном доме
Принудительная схема отопления само собой предусматривает что-то, что будет принуждать теплоноситель к движению по системе. Особенностями такого решения является более надежная циркуляция теплоносителя, а значит более низкие требования к квалификации проектировщика.
Теперь о плюсах и минусах, которые и станут описанием особенностей данной применяемой схемы.
Минусы схемы отолпения с прнудительной циркуляцией:
- использование насоса, что соответсвенно повлечет за собой усложнения при монтаже, зависимость от электроэнергии и ее повышенное потребление, за счет потребления последней циркуляционным насосом.
- повышенный шум, за счет работы насоса;
- покупка и обслуживание самого насоса.
К плюсам относится:
- возможность заузить проходное сечение трубопровода путем перекрытия дросселирующей арматурой. Важно заметить, что расход отопителя проходящего через поперечное сечение в еденицу времени будет достаточным для обогрева помещения;
- повышенное давление в системе с принудительной циркуляцией позволит быть не столь критичным к подбору проходного сечения элементов при ее формировании. Это важно при подборе арматуры и радиаторов отопления во время покупки;
- возможность использовать компенсационный бак, в котором гаранитровано будет залит дополнительный объем теплоносителя на случай его испарения или утечек. Предотвращение завоздушивания системы;
- быстрый прогрев помещения за счет белее значительного расхода теплоносителя в системе, относительно схемы с естественной циркуляцией.
Теперь о схеме системы отопления с естественной циркуляцией

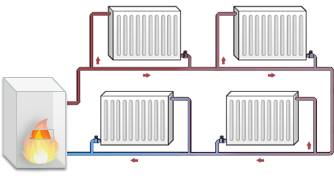

Схема отопления с естественной циркуляцией в частном доме
Особенностью реализации такой схемы является умение найти баланс между незначительным давлением теплоносителя на выходе из отопительного котла и гидравлическим сопротивлением схемы. Порой незначительные изменения способны критически повлиять на расход отопителя в системе, а значит и на прогрев вашего помещения. Такими критериями могут быть значительный метраж трупробоводов, заужения сечения в арматуре и радиаторах. Именно поэтому создание систем с естевенной циркуляцией потребует высокой квалификации проектировщика, если это не система из двух батарей …
Избыточное выходное давление зачастую создается за счет расширения отопителя при его нагреве, именно этого давления и должно хватать на то, чтобы «продавить» всю систему и вернуться на исходную.
Теперь о плюсах и минусах такой схемы. Плюсы схемы:
- нет такой явной зависимости от электроэнергии, так как нет циркуляционных насосов;
- меньшее количество применяемых узлов – нет насоса;
Минусы:
- поиск сложного расчета и баланса, чтобы незначительного давления на выходе из отопительного котла (это порядка 2 бар) хватало на «питание» всей системы отопления.
- долгий прогрев из-за низкого расхода в системе. Из-за этого возможно замерзание системы или ее остановка в случае образования замерзших гидратных пробок либо увеличения вязкости незамерзающей жидкости – отопителя.
Подводя итоги не стоит делать заключение об однозначности применения количества контуров и схеме применяемой циркуляции. Все это параметры индивидуальные и их выбор будет зависеть не только от экономического показателя, но и от предпочтений пользователей данных систем.
Также необходимо напомнить читателю, что эффективность выбранной и смонтированной системы отопления будет зависеть и от целого ряда других факторов. Таких как применяемый теплоноситель (вода, пропилен или этиленгликоль), схема монтажа радиаторов, площадь отапливаемого помещения. Все это также внесет свои коррективы в выбор системы отопления для вашего конкретного случая.
