Как заметили наблюдательные, а может вынужденные к такому наблюдению люди, что «классические» радиаторы отопления (батареи) состоят из секций. Секции представляют собой идентичные детали, с одинаковыми габаритными и присоединительными размерами, по крайней мере, в номинале чертежной документации, которые собраны в сборку - радиатор отопления (батарею). Так вот, сборки радиаторов отопления продаются по нескольку секций, например, по 2,4,6 или того более. Такое количество секций не всегда бывает оптимальным для применения в каждом конкретном случае, быть может, их надо больше или меньше. Это значит, что для того чтобы подогнать под нужное количество секций радиатор отопления, необходимо будет собрать или разобрать батарею. Именно о такой процедуре сборки – наращивания радиатора, как равно и разборке, уменьшения количества секций, мы и поговорим в нашей статье.
Конструкция радиаторов отопления или за счет чего батареи на батареях можно увеличить или уменьшить количество секций
Как мы уже писали, радиаторы состоят из секций, которые между собой скручены. Скручены они нипеллями, а между секциями стоят уплотнительные прокладки, которые сдерживают вытекание теплоносителя из радиаторов. В прочем, вместо того чтобы мне долбить по клавишам, описывая данную конструкцию, лучше раз взглянуть и это будет пожалуй более наглядно, чем потуги воображения…

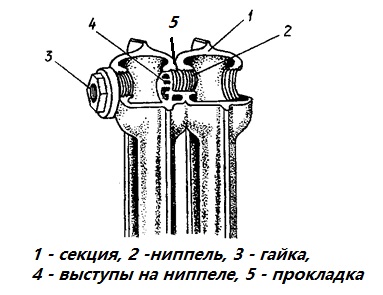

На рисунке четко видно, где секция, где ниппель, где прокладка, выступ на ниппеле под ключ, где гайка для присоединения и где пробка. Теперь как раз о выступе на ниппеле, фактически это не отдельный элемент, но именно на нем мы сконцентрировали ваше внимание, вынеся для него отельную позицию. Именно ниппель позволяет соединять, скручивать и удерживать секции между собой. На ниппеле две резьбы, одна левая, вторая правая, то есть они разные. Также и на секции, с одной стороны она левая, с другой правая. В итоге, когда мы вставляем нижний и верхний ниппель в соответствующие резьбы на секциях, и начинаем крутить ниппеля, то стягиваем секции между собой, не забываем поставить при этом на ниппель прокладку. А теперь обо всем этом по операциям, наглядно с фото…
Процесс наращивания (сборки, разборки) радиаторов отопления (батарей)

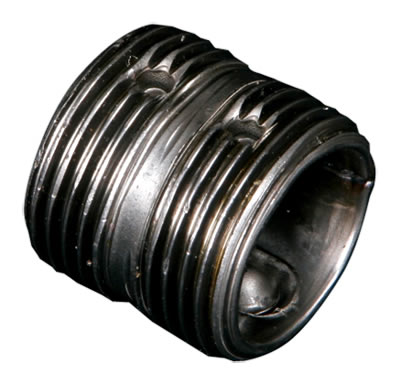

Еще раз по порядку. Еще раз взглянем на ниппель, которым соединяются секции. На нем четко видно две резьбы, поверьте нам они разные (левая и правая).
Также внутри ниппеля имеются выступы обеспечивающие возможность передачи крутящего момента на него через ключ. Теперь непосредственно о процессе сборки.

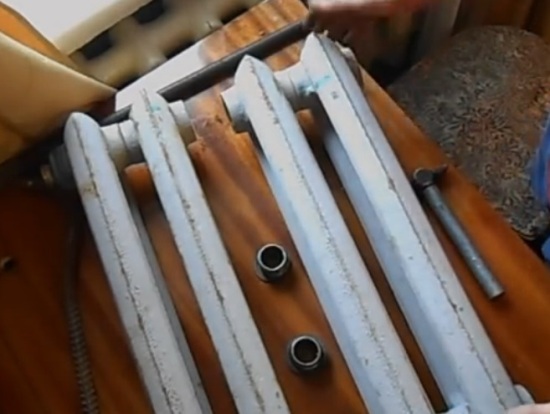

Берем наши секции, которые еще разъединены и укладываем их на ровную поверхность. Конечно, секции можно скручивать и на стене, когда радиатор подвешен, но это гораздо сложнее.

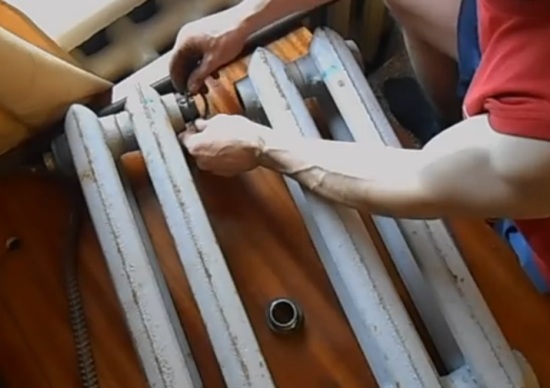

Вкручиваем ниппеля на 1-2 витка в секцию (наживляем).
Надеваем уплотнительные прокладки на вкрученные ниппеля. Их можно смазать тонким слоем герметика.

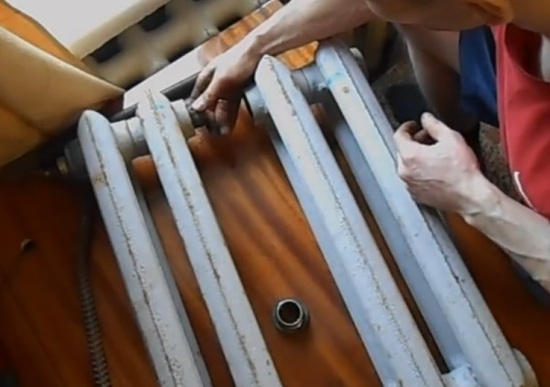

Теперь приставляем к ниппелям секцию, которую будем присоединять…
Вставляем ключ в полость батареи, на длину где у нас установлены ниппеля. Для этого можно предварительно примерить ключ до того, как мы его вставили в батарею…

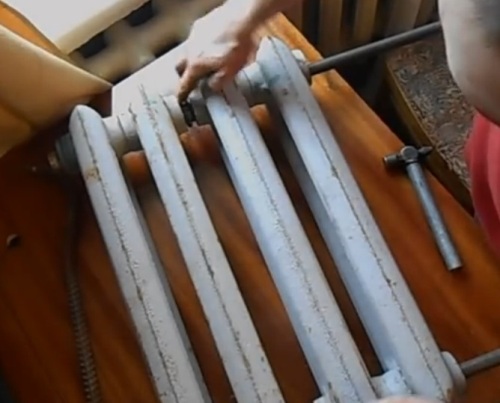

Начинаем закручивать ниппеля, по очереди. То верхний, то нижний, по 1-2 витка. Для этой процедуры лучше иметь два ключа, особенно это актуально для большого количества секций. Перестановка ключа то туда, то суда будет очень трудоемка.

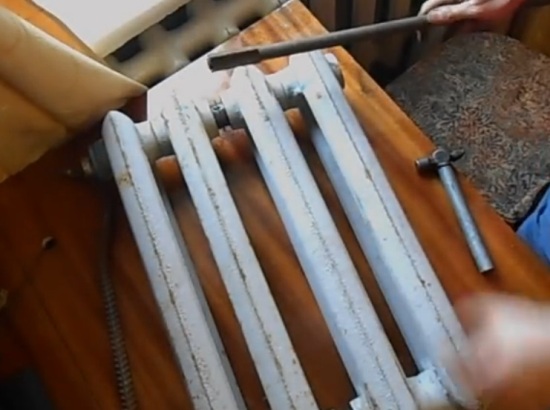

Протягиваем ниппеля, чтобы секции сошлись и прожали прокладку между собой. Вначале тянем от руки, потом с помощью воротка.

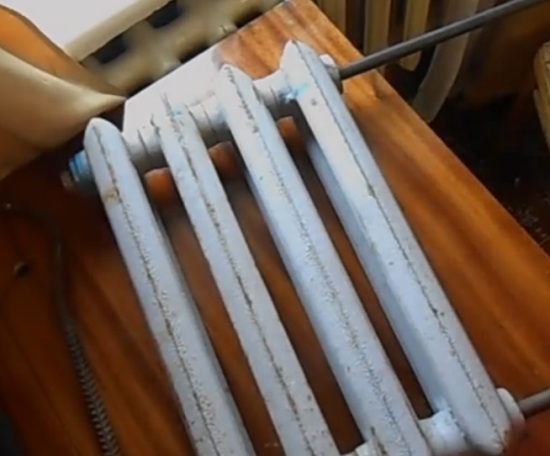

Вот и все, секции радиаторов нарастили, собрали между собой. Аналогичным образом собираются и алюминиевые радиаторы.
Теперь батареи можно установить на место, если они снимались со стены. Разборка радиаторов производится в обратном порядке.
