Размер в плане 640*770 мм, высота при средней толщине швов 5 мм - 2240. Теплоотдача при одной топке в сутки - 1450 Ккал/час, при двух топках в сутки 2400 Ккал/час. Печь может использоваться для отопления 1-2 комнат общей площадью 20-24 кв. метра.
Дымовые газы, из топливника через хайло, расположенное в боковой стенке, попадают в вертикальный канал, опускаются вниз и через подвертку переходят во второй вертикальный канал, по нему поднимаются вверх до перекрыши, через перевал переходят в узкую камеру, отдавая тепло стенкам печи, опускаются вниз и через подвертку уходят в вертикальный канал, переходящий в дымовую трубу с сечением канала 130*130 мм.
Топливник печи расчитан на сжигание дров. Если печь будет топиться углем, то участок печи с 5 по 19 ряд кладется из огнеупорного кирпича, а топочная дверка переносится на 7 ряд кладки.

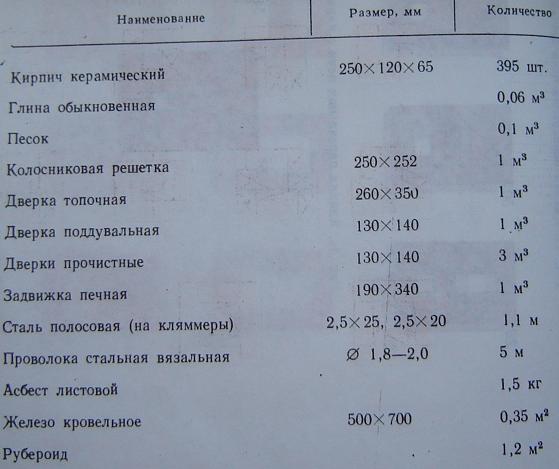

Таблица 1 Материалы необходимые для кладки печи.

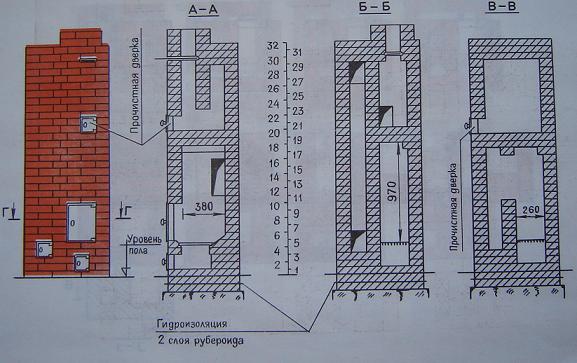

Внешний вид и габариты печки

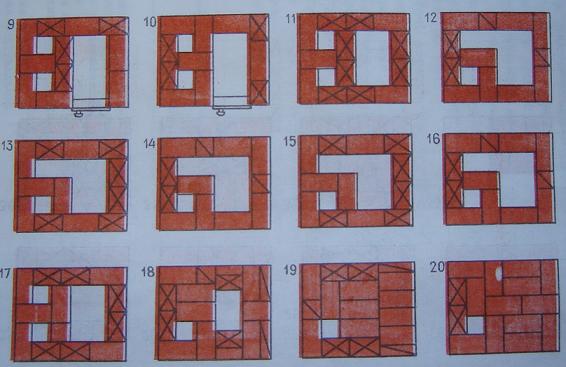

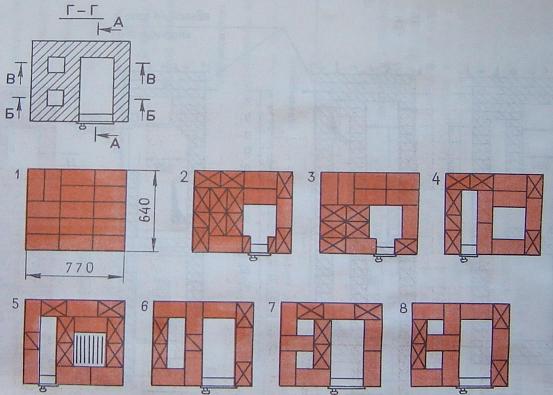

Укладка печки по рядам
