Сколько разновидностей печей существует и не перебрать. Это и обычная буржуйка и печи из кирпича и тандыр и вот еще одна вариация – ракетная печь. Сразу скажем, что название это не научно-конструкторское, а более народное. Все дело в том, что такая печь чем-то похожа на ракету, а вернее труба, через которую вырываются прямые языки пламени, словно из ракетного реактивного двигателя.
На самом деле в таком конструкторском решении, когда тепло отбирается из тяговой трубы есть свое разумное решение. Ведь самый жар в простых печах зачастую улетает в небо, то есть в никуда, что свойственно для банных печей, печей буржуек, когда в печи не применена система колодцев. В этом же случае, то есть в ракетной печи, место для подогрева расположено сразу над трубой. В итоге, самые горячие газы омывают своим потоком место нагрева, тем самым значительно повышая КПД печки. После того как мы разобрались с конструктивными особенностями, приступим к частному примеру изготовления ракетной печки своими руками.
Инструменты и материалы для изготовления ракетной печки своими руками
Для изготовления использованы следующие материалы:
-профильная труба 160*160мм — 30см.
-профильная труба 120*120мм — 50см.
-лист 5мм — 16*16см.
-лист 5мм — 15*15см.
-лист 5мм — 30*20см.
Из инструментов нужен будет сварочный аппарат, болгарка с наждачными кругами.
Процесс изготовления ракетной печи своими руками

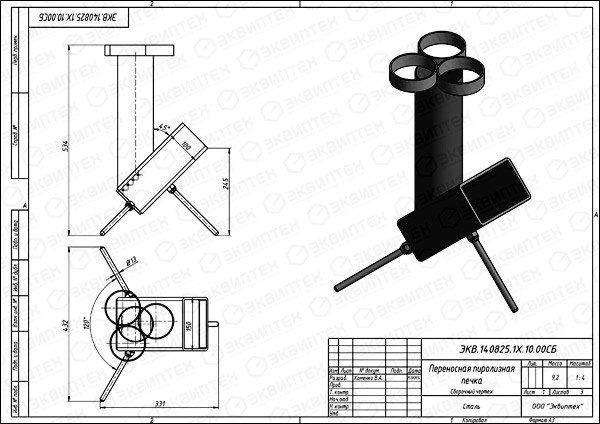

Отталкиваться будет от этого чертежа, хотя конечно не все будет сделано в соответсвии с ним.

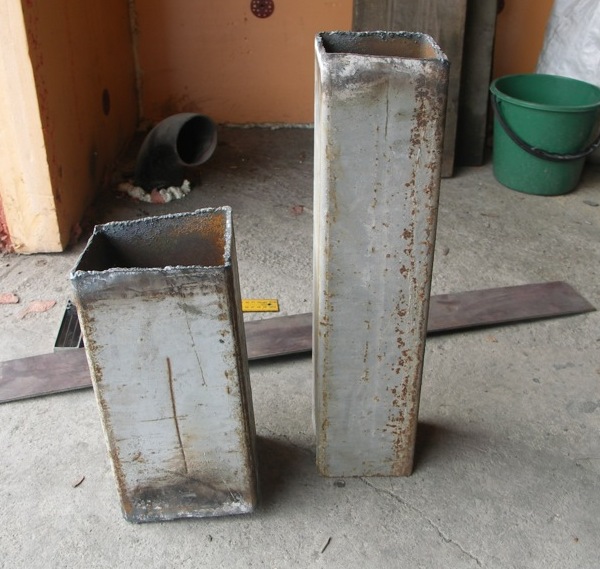

Берем нашу трубу...

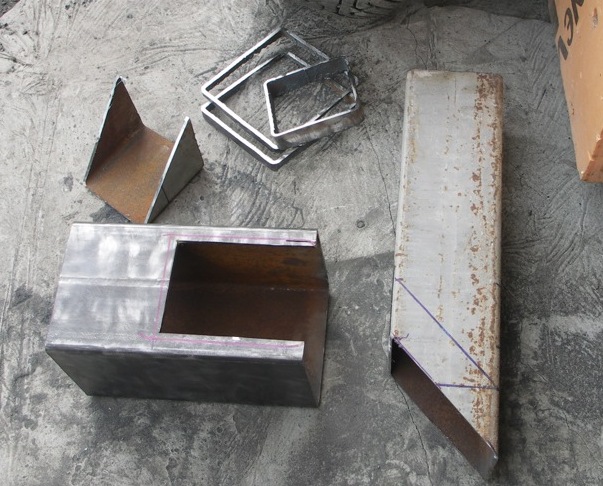

Выпиливаем окна для присоединения и спиливаем угол у тяговой трубы

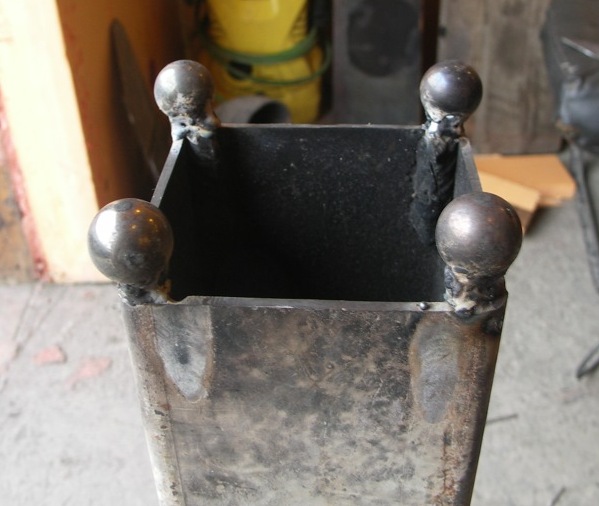

Привариваем площадку для установки нагреваемой емкости или как в нашем случае "пальцы" от шаровых опор. Здесь надо понять на какой точно высоте выставить площадку, чтобы обеспечить хороший КПД. Если площадка будет слишком высоко, то толку с такой печки будет немного. Именно поэтому лучше первоначально поэксперементируйте, а потом приварите площадку окончательно.
В нашем случае оптимальная высота над трубой оказалась 3-4 см.

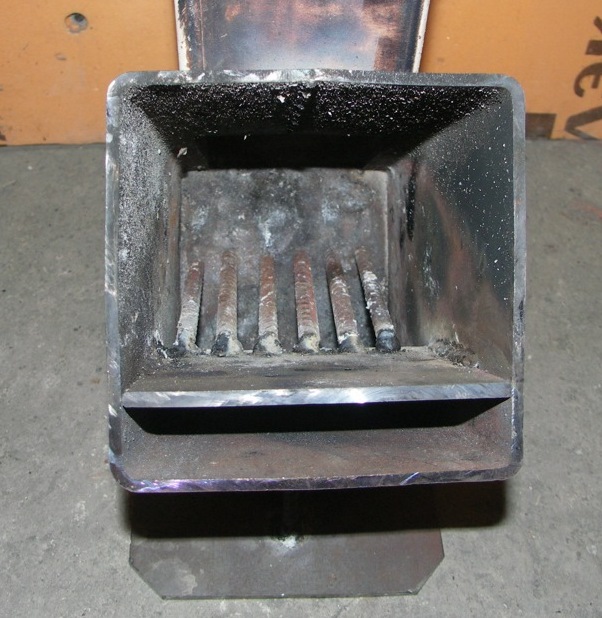

Внутрипечки вваривается перегородка и колосники. Под перегородкой будет поддувало, а колосники не дадут забить отверстие из него, обеспечивая постоянную тягу в трубу.

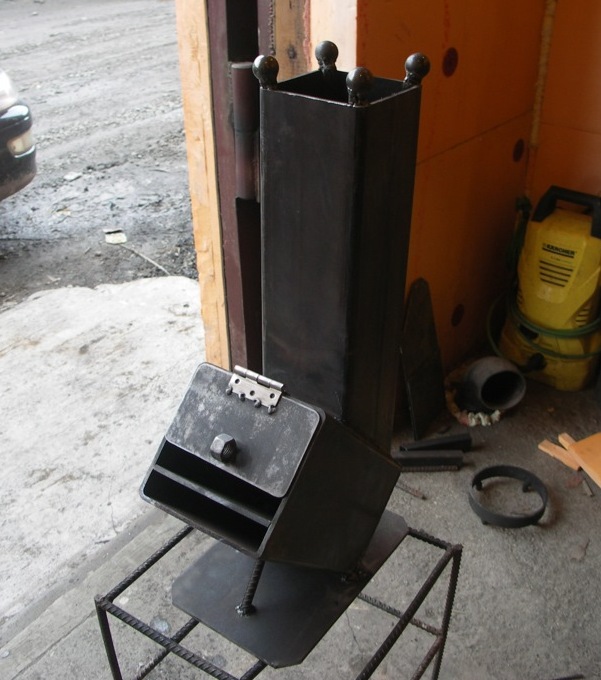

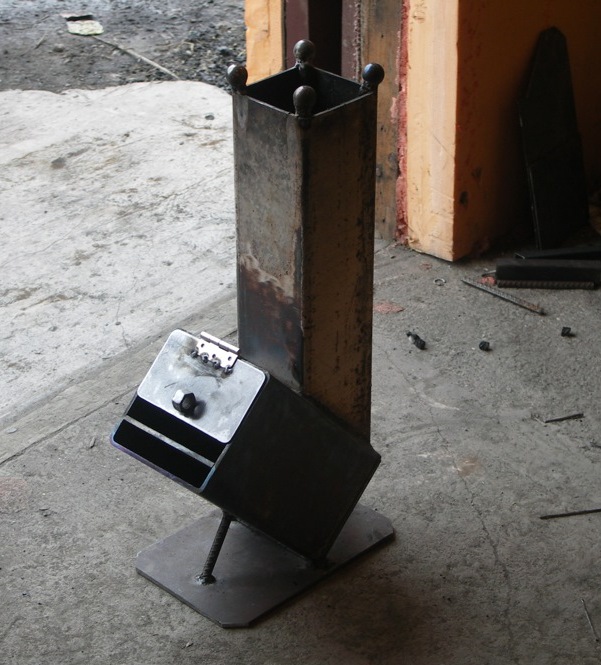

Привариваем дверку на петле. Можно приступать к полевым испытаниям.

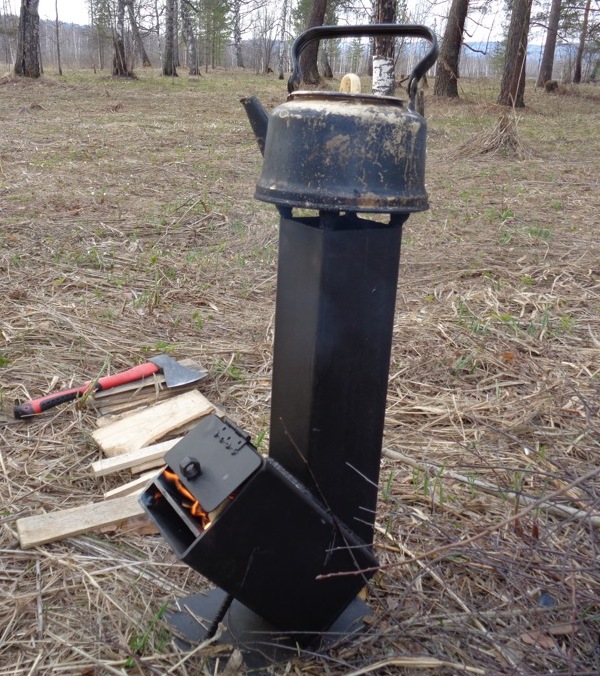

Такая ракетная печь может стать прекрасной альтернативой газовым горелкам и керосиновым примусам, которые берут с собой в поход туристы. Да, она несколько больше, но КПД у нее ни чуть не меньше. а если учесть то, что печь работает на "подножном" топливе, также способна без проблем гореть на снегу, влажной почве, не требовательна к хранению и транспортировке, то это вполне достойный альтернативный вариант.
