Размер в плане 890*380 мм, высота при 32 рядах кладки - 2240 мм, теплоотдача до 600 Ккал/ сутки. Выполняется из обыкновенного керамического (красного) кирпича кладкой "плашмя" с толщиной стенок 120 мм.
Первый канал служит дымовой трубой для кухонной плиты или металлической печи заводского исполнения при работе в "летнем" режиме. При этом открываются нижняя и верхняя задвижки. Дымовые газы из кухонной плиты (или буржуйки) по вертикальному каналу, переходящему в насадную дымовую трубу, выходят в атмосферу.
Чтобы саккумулировать тепло отходящих дымовых газов для отопления помещения нижняя задвижка перекрывается. Дымовые газы по горизонтальному каналу поступают к третьему вериткальному каналу, по нему поднимаются вверх до перекрыши, по второму каналу опускаются вниз, через подвертку переходят в первый вертикальный канал и по дымовой трубе выходят в атмосферу. Для прочистки горизонтального канала и подвертки устанавливаются прочистные дверки. Прочистной дверкой, служащей для прочистки подвертки (установленной в первом канале), пользуются при растопке печи после длительного перерыва в топке, для пробуждения тяги, поэтому она должна быть герметичной и установлена в удобном месте. В первом вертикальном канале ниже верхней задвижки с торцевой или широкой стороны щитка можно сделать отверстие с крышкой для подсоединения самоварной трубы - самоварник.
Трехканальный отопительный щиток рассчитан на подсоединение малогабаритной кухонной плиты, а также с успехом может быть использован в комплексе с металлической (чугунной) плитой малой теплоемкости.
Кладка щитка (за исключением первых пяти и последних двух рядов) выполняется чередованием тычковой и ложковой раскладки кирпича с применением четвертных долей (готическая кладка). Такая раскладка кирпича обеспечивает хорошую перевязку швов, создает архитектурную выразительность лицевых поверхностей, позволяет менять размер отопительного щитка в широком диапазоне размеров. Если помещение низкое, можно убрать соответствующее количество четных и нечетных рядов, для высокого можно добавить. При этом следует учитывать, что с изменением размера отопительного щитка меняются его тепловоспринимающие и теплоотдающие параметры. При работе отопительного щитка в комплексе с металлической плитой завышать размеры щитка не следует.
Подключение кухонной плиты к отопительному щитку возможно как со стороны широкой поверхности, так и с торца. При подсоединении с торца подсоединительное отверстие выполняется на том же уровне, задвижка летнего хода и прочистная дверка переносятся на широкую плоскость щитка, выходящую в кухню.

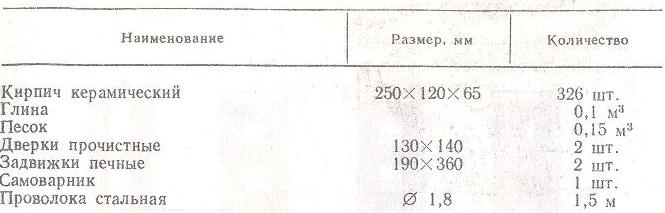

В таблице приведена спецификация необходимых материалов для кладки отопительного щитка

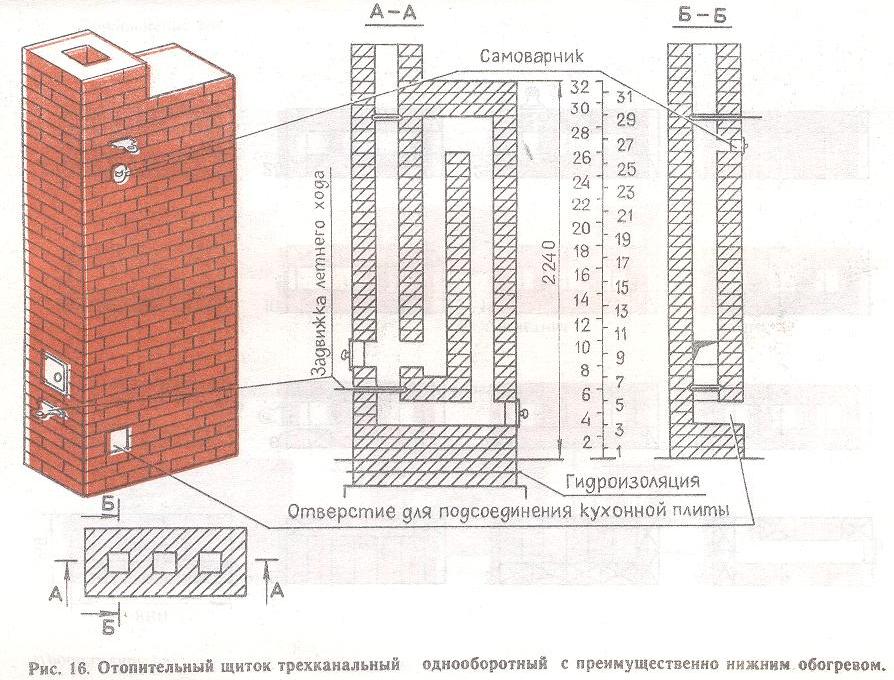

На рисунке ниже приведен общий вид с габаритными размерами для отопительного щитка.

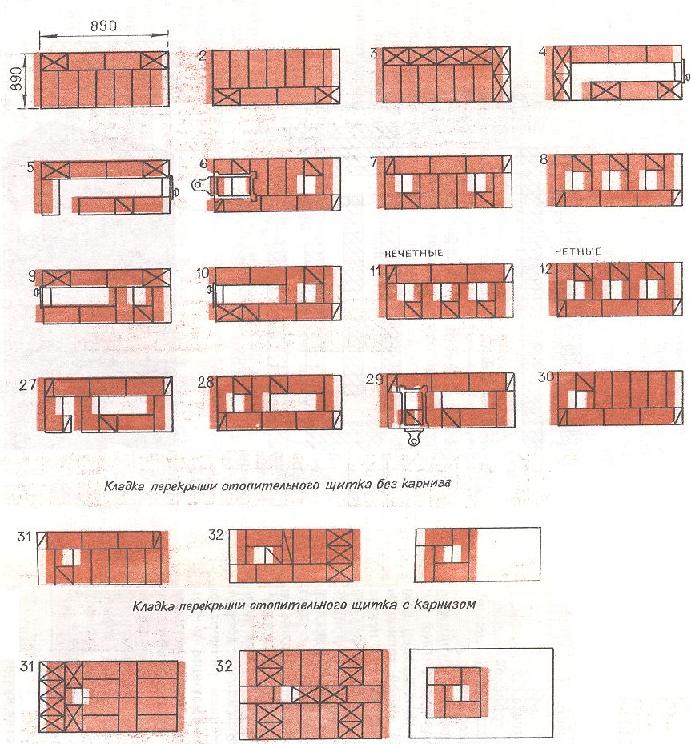

Далее приведена порядовая кладка отопительного щитка
