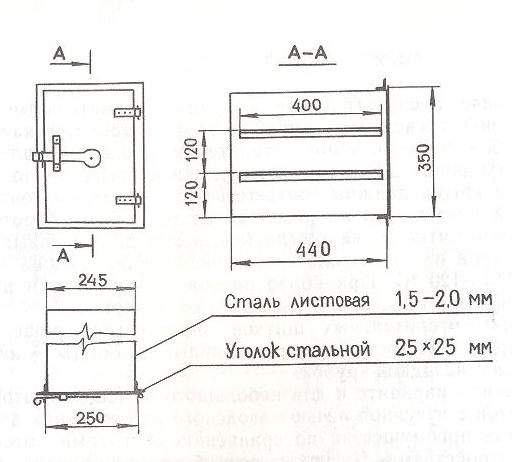

Кухонная плита с духовкой имеет размер в плане 630*890 мм, высота ее при средней толщине швов 5 мм - 770 мм. Теплоотдача при двух топках в сутки - 900 Ккал/час. Плита кладется под чугунный настил размером 410-710 мм, поэтому тепловой шкаф - духовка должен быть изготовлен с соблюдением габаритных размеров, данных на рисунке.
Кухонная плита подсоединяется к отопительному щитку или дымовой трубе через отверстие, расположенное в задней стенке с левой стороны. Если необходимо изменить компоновку и подсоединить плиту правой стороной, надо поменять местами топочную камеру и духовку. Для этого зеркально переворачивают все ряды кладки относительно вертикальной оси. Отверстие для подсоединения к дымовой трубе или отопительному щитку выполняется на третьем ряду кладки и имет сечение 130*140 мм. Против подсоединительного отверстия на втором ряду лицевой стороны устанавливается прочистная дверка. Ширина топочной камеры 255 мм. Дымовые газы проходят между чугунной плитой и верхней плоскостью духовки по вертикальному каналу сечением 70*260 мм опускаются вниз и под духовкой выходят в соединительный канал. У задней стенки духовки имеется тепловая камера, в которой скапливается горячий воздух. Таким образом духовка обогревается со стороны топочной камеры через кирпичную кладку толщтной 65 мм, сбоку и снизу омывается раскаленнымм дымовыми газами которые скапливаются в камере. Духовка устанавливается строго горизонтально на пятый ряд кладки, в местах заделки уплотняется лисовым асбестом. По верху духовку смазывают слоем глиноасбестового раствора толщиной 10 мм. Кладка стенки между духовкой и топочной камерой в 6 и 7 рядах выполняется протесанным крпичом плашмя: 8 и 9 ряд два кирпича на ребро, 10 - й ряд - протесанным кирпичом плашмя. Необходимо проследить, чтобы кладка этого участка вышла на одном уровне с остальными стенками плиты. Одинадцатый ряд кладется строго по уровню. Не следует занижать сечение вертикального канала между духовкой и боковой стенкой менее 70 мм, так как этот размер минимальный и продиктован размером чугунной плиты. Конструкция плиты рассчитана на использование в качестве топлива дров.

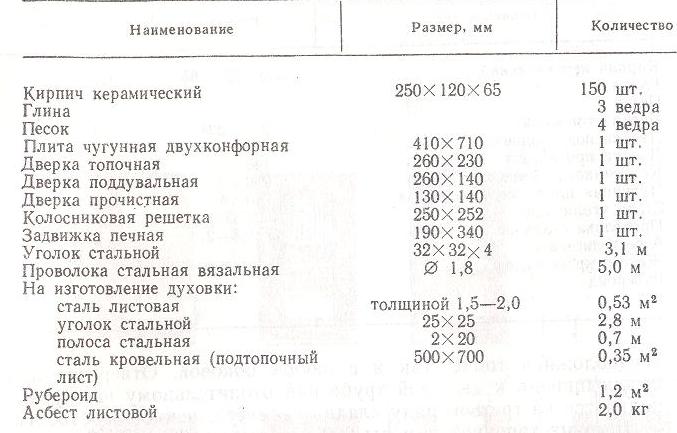

В таблице приведена спецификация необходимых материалов для кладки кухонной плиты с духовкой

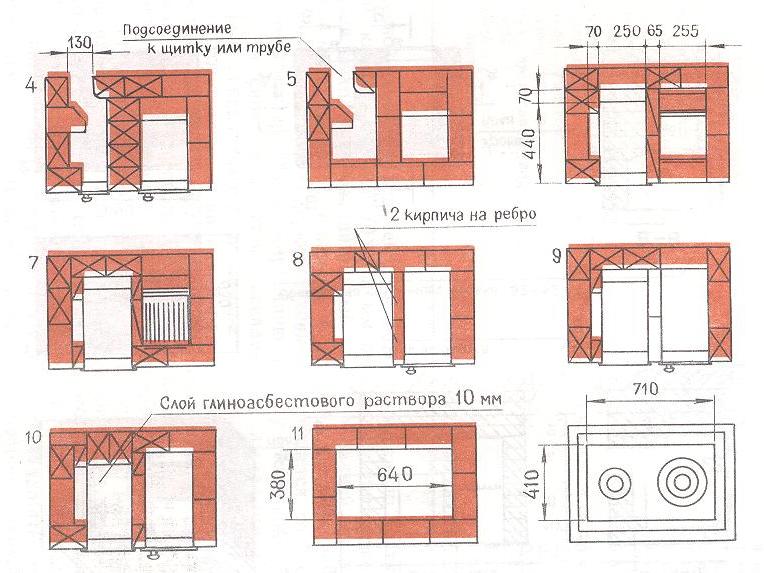

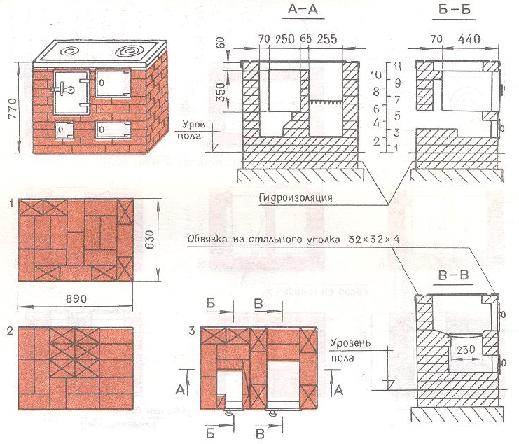

Далее приведены рисунки с габаритными размерами кухонной плиты с духовкой и ее порядовая кладка
