В данной статье мы расскажем о виде кладок из кирпича о особенностях в технологии при проведении работ. Приведем иллюстрации стандартных кладок стен из кирпича и некоторые справочные материалы.  Прежде всего хотелось ознакомит читателя с ГОСТом на кирпич. Из него можно узнать о свойствах материала и проконтролировать его качество.
 Строители относят кирпич к категории искусственного камня. Действительно, кирпич по прочности не уступает камню, а по многим характеристикам его превосходит. Кирпич - глиняный и силикатный - бывает пустотелым и полнотелым. Поскольку силикатный кирпич более гигроскопичен, то ниже уровня гидроизоляции или в местах с повышенной влажностью его не используют. Полнотелый кирпич сегодня применяют только для кладки перегородок, печей, дымоходов. Дело в том, что по своим теплозащитным свойствам он уступает большинству других строительных материалов. К примеру, сопротивление теплопередаче стен из полнотелого кирпича в три с половиной раза ниже деревянных стен аналогичной толщины. Поэтому наружные стены возводят в основном из пустотелого (эффективного) кирпича. Дополнительное утепление кирпичной стены минераловатными плитами, заполнителем из ячеистого бетона, пенопластом позволяет повысить энергоэффективность конструкции от 30 до 200 % и снизить расход кирпича.

Фасады облицовывают либо кирпичом одной марки и цвета, либо разноцветным - по заранее утвержденному рисунку Самым распространенным материалом для возведения стен жилых домов является глиняный и силикатный кирпич, имеющий стандартные размеры 250 г 120 г 65 мм. Толщина конструкций кратна целому кирпичу или его половине. Так, стена толщиной 120 мм называется кладкой в полкирпича, 250 мм - в кирпич и т. д. Наибольшую по площади плоскость кирпича именуют плашкой, длинную боковую поверхность - ложком, торцовую часть - тычком. Стены из кирпича выкладывают на связующих растворах, состоящих из цемента, песка и воды, с добавлением, при необходимости, извести и химических компонентов для работы в зимнее время. При использовании цемента марок 500, 400 и 300 соотношение цемента и песка в растворе должно быть 1 : 3, марки 200 и ниже - 1 : 1. Обычно на стройплощадку цемент завозят в мешках, песок на месте просеивают вручную. Кладочный раствор готовят в небольшой бетономешалке, но можно делать это и без применения техники. В таком случае из досок сколачивают неглубокий ларь с дном из металлического листа, куда в нужном количестве насыпают песок и цемент и перемешивают лопатой до тех пор, пока смесь не станет однородной по цвету. Затем в песчано-цементную смесь постепенно вливают воду и тщательно перемешивают массу до получения раствора нужной консистенции. Ряд за рядом кирпич укладывают на раствор, заполняя также вертикальные швы кладки. Толщина раствора в горизонтальных швах стен составляет от 10 до 15 мм, в вертикальных (между тычками) - 8-15 мм. Раствор готовят в количестве, которое можно израсходовать до того момента, когда смесь теряет вязкость и начинает твердеть.
 Более подробно о приготовлении и видах растворов для кладки стены из кирпича можно прочитать в статье "Раствор для кладки кирпича"

Характеристика кирпича для кладки стен

 Вид кирпича  Размеры, мм  Масса одного кирпича, кг
 Глиняный обыкновенный пластического прессования  250 × 120 × 65  3,2-3,5
 Глиняный пустотелый пластического и полусухого прессования:
 одинарный  250 × 120 × 65  2,2-2,8
 полуторный  250 × 120 × 88  2,9-3,7
 двойной  250 × 120 × 138  4,6-5,8
 Силикатный:
 одинарный   250 × 120 × 65   3,3-3,7
 полуторный   250 × 120 × 88  4,5-5,0

Типы и способы кладки стен

До тех пор, пока кладка не достигнет высоты 1,2 м, каменщик работает без вспомогательных устройств. Затем для удобства передвижения и в целях обеспечения безопасности людей по периметру строящегося здания устанавливают подмостки, чуть позже - разборные металлические леса. Основными инструментами для укладки кирпича являются мастерок, молоток, отвес, расшивка, рейка, уровень. Щелевой кирпич режут алмазной дисковой пилой. Неровности на плоскости выложенной под штукатурку стены выявляют прави/лом. Допуск составляет 1 см. Неровности на плоскости выложенной под штукатурку стены выявляют прави/лом. Допуск составляет 1 см.
 Выложенная из кирпича стена либо оштукатуривается, либо имеет лицевую поверхность, не нуждающуюся в отделке. Если стену предполагается штукатурить, то со стороны, где должна быть отделка, швы на глубину 10- 15 мм цементным раствором не заполняют. Делается это для улучшения сцепления штукатурного раствора с основанием. Такой тип кладки называется пустошовкой. Кладку можно выполнять также в подрезку. В таком случае излишек раствора выдавливают осаживаемым кирпичом за лицевую поверхность стены и подрезают мастерком (кельмой) вровень с ней. В декоративных целях раствор в шве на лицевой стороне конструкции заглаживают расшивкой, придающей ему форму валика или полукруглой выемки (выкружки).
 Кирпичная кладка состоит из верст - рядов, уложенных вдоль стены снаружи и изнутри, и забутки - заполнения между верстами. Ряд кладки, в котором кирпичи расположены длинной стороной (ложком) вдоль стены, называют ложковым, торцевой частью (тычком) - тычковым. Прочность кладки и создание определенного рисунка на лицевой поверхности стены достигаются перевязкой кирпичей - чередованием ложковых и тычковых рядов со смещением вертикальных швов каждого ряда на четверть или на полкирпича. При возведении стен с наружной расшивкой швов перевязку облицовочного ряда с забуткой делают не реже чем через пять рядов. При сплошной кладке наружных стен перевязка швов может быть как в каждом ряду, так и через три или пять рядов. Прочность кладки существенно повышается, если через каждые три-пять рядов ее армируют стальной сеткой с ячейками 6-12 см.

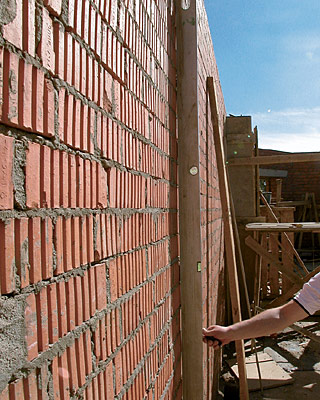

 Кладку верстовых рядов выполняют двумя способами: вприсык и вприжим. Первый - с неполным заполнением шва - применяют при кладке стен впустошовку, второй - с полным заполнением швов - при кладке в два кирпича по наружному контуру стены. При этом раствор, выжимаемый на лицевую поверхность стены, подрезают кельмой. Вертикальность кладки проверяют при помощи отвеса, горизонтальность - положенной поверх ряда кирпичей прямой рейкой со строго параллельными сторонами длиной 2-2,5 м и уровнем. Неровности поверхности стены выявляют прикладыванием к ней аналогичной рейки по вертикали и диагонали. Расшивку швов проводят металлическим инструментом (расшивкой) после кладки каждых 3-4 рядов. Первыми расшивают сохнущие быстрее вертикальные ряды, следом - горизонтальные.

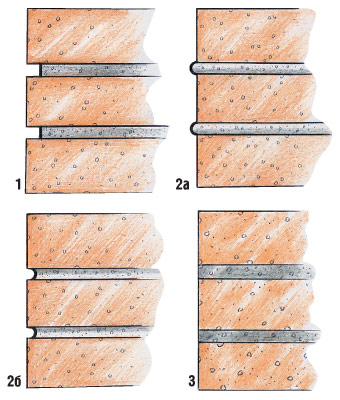

Обработка швов кладки:

1. Впустошовку,
2. С расшивкой швов:
а) валик;
б) выкружка
3. Вподрядку

Обработка швов кладки

Применяемые виды эффективных кладок

 Доказано, что около половины всех теплопотерь в здании происходит через наружные стены, разумнее именно стены защитить от промерзания. Среди самых действенных способов сделать это - построить стены из эффективного материала, например теплосберегающего пустотелого кирпича. Таким образом, если речь идет о кирпичном здании, то вариантов утеплить стены два. Во-первых, можно увеличить толщину стен из обычного полнотелого кирпича. Решение, не лучшее, поскольку оно значительно повышает затраты на создание фундамента, на работу каменщиков, а кроме того, "съедает" полезную жилплощадь. Второй вариант когда мы говорим о эффективной кладке, мы подразумеваем пустоты с воздушным пространством в материале или стене которые будут сдерживать тепло домашнего очага.
 В современном коттеджном строительстве получила распространение практичная трехслойная кладка, стены при этом получаются относительно тонкими, но без изменения их теплотехнических свойств. Наименьший расход кирпича и наибольшее сопротивление теплопередаче получаются в трехслойной ограждающей конструкции, где внутренняя (несущая) часть выполнена из эффективного кирпича, а наружная (самонесущая) - из облицовочного кирпича верстой. Требуемое значение сопротивления стены теплопередаче обеспечивается за счет использования теплоизоляционных плит необходимой толщины, установленных между несущей стеной и облицовкой. Если архитектурное решение фасада предполагает оштукатуривание наружной стены, то лицевые ряды перевязывают с основной стеной тычковыми рядами или металлической арматурой через каждые 5-6 рядов кладки. Достаточно часто для устройства теплоизоляции применяют плиты из базальтовых волокон или пенополистирол. Утепленная стена толщиной 51 см по своим теплозащитным качествам равноценна сплошной кирпичной кладке из полнотелого кирпича вдвое большей толщины. В процессе кладки теплоизоляционные плиты устанавливают вертикально между внутренней и наружной стенками. Части трехслойной кирпичной ограждающей конструкции связывают между собой закладными деталями - связями, изготовленными из арматуры диаметром 4,5-6 мм или стеклопластика - из расчета 4 связи на 1 м 2 площади стены. Их шаг по высоте и ширине зависит от толщины плит утеплителя. Концы связей закладывают в наружную и внутреннюю части стены на глубину 6-8 см.
 В идеале между наружной частью стены и теплоизоляционными плитами необходимо устройство вентилируемой воздушной прослойки. Ее толщина должна составлять 20-30 мм. Для хорошей вентиляции следует выполнять верхние продухи у карнизов, нижние - у цоколей. Создание воздушного зазора - дело технологически сложное и недешевое. Стоимость 1 м 2 стены такой конструкции приближается к стоимости стены из более дорого материала - поризованного кирпича, с помощью которого достигается аналогичный результат. Поэтому на стройках Подмосковья часто принимают компромиссное решение - кладут утеплитель в тело кирпичной кладки без воздушного зазора. Для трехслойной кладки применяют пустотелый или пористо-пустотелый кирпич. Облицовку фасада кирпичом проводят с расшивкой швов. В варианте I, практикуемом некоторыми компаниями, кладку выполняют из двух стенок толщиной 380 и 120 мм и уложенного между ними утеплителя толщиной 5 см. Прочность конструкции обеспечивают металлические связи или армирование рядов кладочной сеткой. В варианте II стену выкладывают под штукатурку, перевязывая лицевые ряды с основной стеной тычковыми рядами. Конструктивная особенность данного вида кладки требует высокого уровня производства работ, а также дополнительного армирования простенков и подоконных частей стен здания.

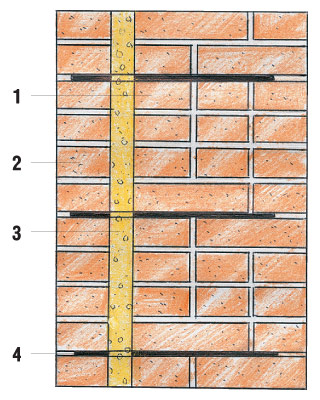

Трехслойная стена под облицовку с металлическими связями

1. Внутренняя часть кирпичной стены.
2. Наружная часть кирпичной стены.
3. Утеплитель.
4. Металлические связи из арматуры Ж 4,5-6 мм или стеклопластика из расчета 4 связи на 1 м 2 поверхности стены.

Трехслойная стена под облицовку с металлическими связями

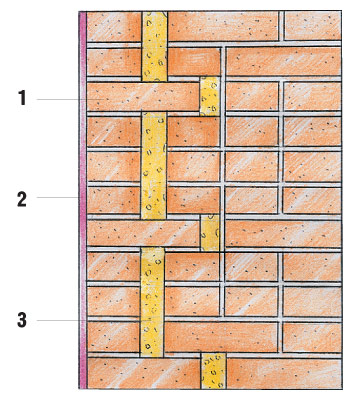

Кирпичная трехслойная стена под штукатурку с кирпичными связями

1. Кирпичная связь
(наружная верстка из тычковых кирпичей)
2. Штукатурка фасада.
3. Утеплитель.

Кирпичная трехслойная стена под штукатурку с кирпичными связями

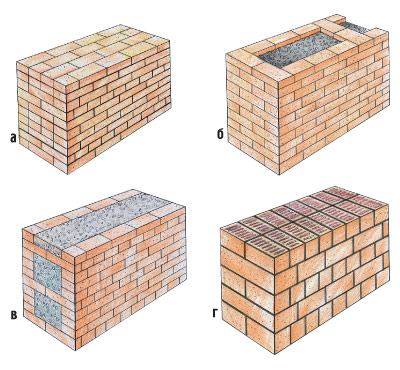

Разновидности кладки стен из искуственных камней

а) сплошная кладка из обыкновенного кирпича;
б) облегченные стены из обыкновенного кирпича с вертикальными поперечными стенками (колодцевая кладка);
в) облегченные стены из обвкновенного кирпича с горизонтальными связями в виде тычковых рядов (кирпично-бетонная кладка);
г) стена из керамического целевого кирпича.

Разновидности кладки стен из искуственных камней

Кладка стены из кирпича зимой

Кладочному раствору для отвердения требуются положительная температура и влажная среда. При понижении температуры процесс значительно замедляется, а при отрицательных значениях - прекращается совсем. Замерзающий раствор теряет пластичность, горизонтальные швы кладки не уплотняются. При оттаивании под воздействием силы тяжести происходят неравномерная осадка и потеря устойчивости и прочности конструкции. Период отвердения раствора составляет 28 дней, поэтому при раннем замораживании и оттаивании его прочность снижается наполовину от расчетной. Для ведения кладочных работ в зимнее время в раствор добавляют химические компоненты, повышающие его устойчивость к низкой температуре.
 Кладочный раствор с химическими составляющими замерзает при более низкой температуре, цемент в нем отвердевает быстрее. В качестве добавок используют хлористый натрий, хлористый кальций, нитрит натрия, поташ (углекислый калий). Вид добавки определяется проектом. Раствор с химическими включениями не применяют, если в строящихся помещениях проектом предусмотрена повышенная влажность (в бассейнах, санузлах). Химические добавки гигроскопичны, вследствие чего на стенах могут появиться высолы.Раствор с добавками должен быть использован до начала схватывания. В момент укладки он имеет температуру 5 о С. Замерзший и повторно разогретый горячей водой раствор применять запрещено. Обязательно следует выполнять требования и инструкции, которые определяют не только вид, но и количество добавок, условия последующей эксплуатации помещений.
 Даже имея дело с раствором повышенной морозостойкости, кладочные швы должны быть качественно заполнены до его замерзания. Для этого раствором покрывают небольшие участки: для двух кирпичей ложковых и для четырех-шести - в забутке. Укладывать кирпич и делать расшивку нужно очень быстро. Также быстро следует вести кладку одновременно по длине стены и по высоте, чтобы успеть уплотнить нижележащий раствор грузом верхних рядов кирпича. Делать это приходится участками. Выполняя работы в зимний период, каменщик обязан особенно строго соблюдать установленную толщину вертикальных и горизонтальных швов. Кладка замерзает в течение двух часов, обжатие же неотвердевшего раствора происходит только после ее полного оттаивания: в оттепель либо весной. Поэтому толщина шва, превышающая норму, может привести к сильной осадке и даже разрушению стены.
 Все вертикальные швы зимней кладки до перерыва в работе должны быть тщательно заполнены раствором. Во время перерывов следует укрывать незаконченную кладку слоем толя или кирпичом без раствора (насухо). Перед началом работ поверхность очищают от снега, мерзлого раствора, наледи. Обязательно проверяют вертикальность стены, так как отклонение от нормы в период оттаивания раствора чревато пагубными последствиями. К сожалению, в рамках популярной статьи невозможно рассмотреть все многочисленные особенности технологии кирпичной кладки. Думается, читателю это и не нужно. Главное, чтобы у владельцев строящихся кирпичных домов сложилось представление о том, как и из чего их возводят. Более детально изучить проблему вы сможете, обратившись к специализированной литературе.

Средний расход кирпича для кладки стены

 Объем кладки/толщина кладки, см  Размер кирпича  Без учета растворных швов, шт.  С учетом растворных швов, шт.
  1 м3 кладки  1   512   394
 -  1,5   378   302
 -  2   242   200
  1 м2 кладки в 0,5 кирпича/12  1   61   51
 -  1,5   45   39
 -  2   30   26
 1 м2 кладки в 1 кирпич/25  1   128   102
 -  1,5   95   78
 -  2   60   52
 1 м2 кладки в 1,5 кирпича/38  1   189   153
 -  1,5   140   117
 -  2   90   78
 1 м2 кладки в 2 кирпича/51  1   256   204
 -  1,5   190   156
 -  2   120   104
 1 м2 кладки в 2,5 кирпича/64  1   317   255
 -  1,5   235   195
 -  2   150   130
