При покрытии крыши кровельным материалом, нередко используется шифер, о том какой шифер бывает его особенности и о мотивациях выбора можно посмотреть информацию в категории "Кровельные материалы" нашего сайта. Шифер представляет собой листы определенного размера.
Требования к обрешетке для покрытия крыши асбестоцементным шифером
Для шифера, на обрешетку необходимо использовать более толстые бруски, нежели для железной кровли, потому что шифер тяжелее и из за своей хрупкости значительно чувствительнее к прогибу обрешётки.
Под шиферную кровлю минимальный уклон должен быть 25-30 градусов, Чем круче склон, тем лучше. Крутой угол обеспечивает лучшее стекание воды после дождя и предотвращает скопление снега, что в итоге скажется на времени эксплуатации шифера.
Подготовительные работы
Листы перед укладкой тщательно отсортировывают, не допуская в дело листы изломанные, покоробленные, с трещинами. В случае если это асбестоцементный шифер необходимо укладывать листы более гладкой, лицевой стороной вверх. Укладка листов начинается снизу. Для изначального базирования нижнего ряда необходимо натянуть шпагат между стропилами, в последствии по нему ровнять нижний край первых листов.
Рисунок 1
Технология укладки шифера
Волнистые асбестоцементные листы укладывают на обрешетку из деревянных брусков, которые крепят к стропилам с шагом от 370 - 530 мм так, чтобы каждый волнистый лист укладывался как миниум три бруска обрешетки. Кровлю из асбестоцементных волнистых листов укладывают рядами от карниза к коньку с выступом нижнего ряда на 120...140 мм, усиленного профиля на 200 мм за пределы обрешетки. При укладке листов ряда один лист должен перекрывать другой на одну волну.Для надежности от облома краев шифера необходимо установить по краям листа скобы, удерживающие его консольную часть при выступании за края обрешетки (Рисунок 3).

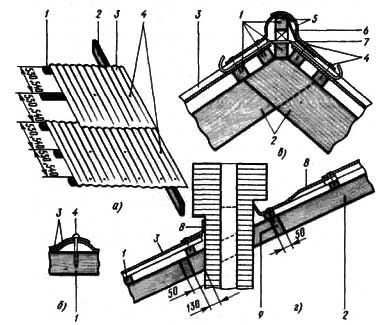

Рисунок 2
Укладка асбестоцементных волнистых листов (шифера) на крыше :
а - схема укладки,
б — крепление листов между собой,
в — крепление коньковых деталей, примыкание к дымовой трубе;
1 — обрешетка,
2 — стропильная нога,
3 — асбестоцементный волнистый лист,
4 — гвозди,
5 — коньковая деталь,
6 — толевая прокладка,
7 — металлическая скоба,
8 — угловая деталь,
9 — ригель
Второй и последующий ряды по высоте накладываются с нахлестом на предыдущий лист с таким расчетом, чтобы закрепиться на ближайший нижний брус обрешетки. При укладке листов один лист должен перекрывать другой на одну волну.

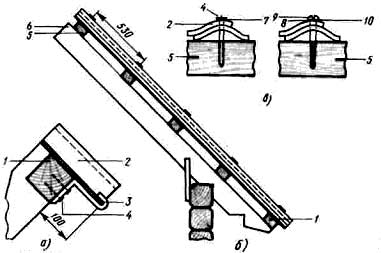

Рисунок 3
Схема укладки асбестоцементных волнистых листов:
а— крепление волнистых листов на карнизе,
б — продольный разрез кровли по скату,
в — крепление волнистых листов;
1—брусок карниза,
2— асбестоцементый волнистый лист,
3— противоветровая скоба,
4—гвоздь,
5 — брусок обрешетки,
6 — стропильная
нога,
7 — резиновая шайба,
8— шайба,
9— шуруп,
10— резиновая прокладка-шайба
Укладку шифера сподручнее производить вдвоем, один держит второй крепит. Отверстия для крепления в листах необходимо сверлить дрелью, ручной или электрической. В случае пробивания гвоздем необходимо каждый раз, после несильного удара чуть менять место, для того чтобы материал скалывался, при этом надо быть аккуратным, так как при пробивании шифера гвоздем возможно возникновение прлодольных трещин, в результате чего материал может быть испорчен.
Укладывать листы нужно плотно, их крепят к обрешетке оцинкованными гвоздями, забиваемыми в гребни листов через прокладки их мягких шайб или шайб из оцинкованной стали, возможно применение саморезов для кровли см. статью "Саморезы". При использовании саморезов не перетягивайте их так как при излишнем закручивании можно легко сломать шифер.
Для обеспечения подвижности кровли при температурных перепадах и расширениях диаметр отверстий в листах для гвоздей или шурупов сверлят сверлом на 2 мм больше диаметра крепежных деталей.
Конек крыши перекрывают коньковым элементом из асбестоцемента. Кроме того на рынке представлено много другой фурнитуры возможной к применению для конька крыши. Можно применить конек из оцинкованной жести, также закрепив его на гвозди с шляпками или саморезы.
Укладка шифера вокруг дымовой трубы
Особенно тщательно заделывают места примыкания листов к дымовой трубе, для чего их облицовывают фартуком из оцинкованной листовой стали, который со стороны конька заводят под асбестоцементные листы, а в нижней части наоборот ложат на лист шифера (рисунок 2).
Укладка шифера на крыше дополнительного окна чердака

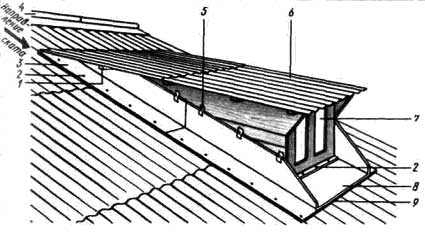

Покрытие и отделка слухового окна:
1 - брусок обрешетки,
2— шурупы,
3— боковой уголок 120°,
4— коньковая деталь,
5 — скоба,
6 — асбестоцементный волнистый лист,
7— слуховое окно,
8 — передний уголок 120°,
9 — мастика
Слуховые окна на крышах делают в основном прямоугольной формы, покрывают их целыми асбестоцементными листами, при этом скаты окон должны иметь уклон не менее 15...20 %. По периметру вертикальных стенок слухового окна, примыкающих к кровле крыши, устраивают воротник из асбестоцементных уголков или оцинкованной стали.
