Не смотря на наше стремление к лучшему совершенному и прогрессивному, мы все же порой останавливаемся на классических решениях. Когда вроде как анахронизм становится неким нашим символом консерватизма, а порой и показателем нашего характера, и иногда еще к тому же и достатка. Если вы все еще не догадались о чем мы, то это мы о наручных часах. Действительно с тех пор как в Далеком 1775 году Бреге изобрел наручные часы, прошло столько времени и событий, сколько не выпадало ни одному из ныне живущих.  Появлялись города и целые страны и пропадали туда же откуда и появились. Это была своеобразная усмешка судьбы и истории, которая была порой неблагосклонны к интересам тысяч и миллионов. Но посмотрите на наручные часы. Не смотря на все перипетии, появление современных гаджетов, телефонов и планшетов, в нашем обществе часы все также часто могут встретиться на запястьях наших современников.

 Скажем больше, та самая марка наручных часов Бреге (breguet) может стоить уже десятки и сотни долларов и не менее. И именно поэтому мы здесь упомянули о достатке, когда начинали наше повествование. Но мы вам здесь поведаем о более простом и обыденном, а не об истории часов и часовых секретах, а точнее о том, как же заменить батарейку в часах. Но вначале о том, с какими часами это можно сделать…

Принципиальные различия в конструкции наручных часов или о том, что батарейки есть все же не везде…

 По своим конструктивным особенностям наручные часы делятся на механические, механоэлектронные и электронные.
 Механические часы это именно та конструкция, с которой начиналось становление всех часов в мире, то есть механизм, который обеспечивает ход стрелок часов посредством сжатой пружины. Постепенно и медленно пружина расправляется, отдает эту энергию механизму, состоящему из зубчатых колесиков, которые и вращают  все наши 3 стрелки на циферблате. Так до тех пор, пока пружина не расправится, не придет в уравновешенное состояние. В итоге, отдавать становится нечего, и часы останавливаются. Пока пружину вновь не взведут, путем вращения маятника автоподзовода или часовой головки для завода часов.
 Примерно тоже самое, можно сказать и об механоэлектронных часах, часах со стрелками, где источником энергии является батарейка. Кстати, первые кварцевые электронные часы были созданы гораздо позднее механических, в 1937 году, да и то настенные.  А вот наручные часы были выпущены компанией Hamilton еще через 20 лет, то есть в 1957. Так вот, ток в таких часах проходит через кварц, который задает частоту. Обычно частота составляет 32768 Гц, но могут быть применены и другие кварцы. Чем выше частота, тем точнее ход часов. Хотя это зависит, в том числе и от качества радиодетали.  Далее импульсы попадают на микросхему счетчик, которая на как раз отчитывает это количество колебаний 32768 в секунду, и дает на выход всего лишь от одного до 5 импульсов для шагового двигателя.  Если импульсов 5 то они подаются с частотой 1/5 секунды, если один, то с частотой 1 импульс в секунду. Итак, импульсы попадают на катушку и магнит. При этом происходит смещение стрелки на 1/5 секунды или на целую секунду сразу. Из-за этого и происходит смещение секундной стрелки. Все остальные стрелки в часах завязаны через секундную стрелку, то есть посредством применения все того же механического редуктора. Именно поэтому стрелочные кварцевые часы можно только отчасти назвать электронными, а по факту они комбинированные – электронные и механические.
 Ну и последние, по-настоящему электронные часы появились вместе со светодиодами, а затем светодиоды были заменены на жидкокристаллические индикаторы. В них происходят все те же процессы что и в механоэлектронных часах, но нет шагового двигателя. В этом случае микросхема счетчик дает импульсы на контроллер, которые работает с экраном. Контроллер реагирует каждый раз, когда приходит импульс от счетчика, так на экране меняется время каждую секунду, минуту, а соответственно и час.
 Что же, весь этот абзац имел своей целью не только донести до читателя принципиальные различия в конструкциях наручных часов, но и акцентировать внимание на том, что для их хода нужна энергия. Будь то потенциальная энергия пружины или электрический потенциал, появляющийся на различных полюсах батарейки в результате химической реакции в ней.

Средний срок службы батарейки (аккумулятора) в электронных и электромеханических наручных часах

 Срок батарейки в наручных часах будет зависеть от целого комплекса факторов. Это качество батарейки, здесь лучше ставить известные бренды. Второе, потребление тока самими часами, это зависит от схемотехники часов. Условий эксплуатации: использование подсветки, будильника, других дополнительных функций, эксплуатация часов в холодном климате.
 Итак, не смотря на все вышеперечисленное можно все же сказать, что среднестатистическое время службы для качественной батарейки  составит от 3 до 5 лет. Если вам скажут что 1 год это нормальный срок службы батарейки для наручных часов, не верьте! Это очень мало!
 Если у вас аккумулятор, такие варианты тоже возможны, когда часы применяются в купе с солнечными батареями (Solar от Seiko, Eco-Drive от Citizen, Light powered от Orient)  либо генераторами, это технологии (kinetic от Seiko, Powermatic от Tissot). В этом случае аккумулятор служит 7-9 лет.
 Продолжая нашу мысль, мы должны сказать о том, что не смотря на то, что сроки службы батареек  и аккумулятором очень значительные. Так в некоторых случаях этот срок соизмерим с жизненным циклов часов. Ведь кому-то они просто надоедают, а кто-то успевает их уже и сломать за это время.  Все же в отдельных случаях приходит время и для того, чтобы заменить батарейку или аккумулятор в часах.
 Так вот, тут встает вопрос о том, как заменить батарейку и какую при этом батарейку применить? А также какие бывают аналоги, если вы не нашли оригинал – заменитель? Об этом мы и поговорим в наших следующих абзацах.

Пример замены батарейки на наручных часах от «А» до «Я»

Не смотря на то, что целью каждого из вариантов замены батарейки в часах будет извлечь саму батарейку, а затем заменить ее на новую. Делается это зачастую по-разному. Здесь все дело в конструктивных особенностях задней крышки, которая защищает механизм часов. Именно для различных вариантов крепления задней крышки часов мы и приведем наши примеры по замене батарейки в них.

Пример замены батарейки на наручных часах для крышки на винтах

Начнем не с самого распространенного, но вполне возможного варианта. Так крышки с винтами применяются на недорогих электронных часах. Такие крышки обычно не жесткие, и крепятся в 4 точках. А значит, применяются на часах water resist и не более. То есть когда в часах можно лишь мыть руки, но никак не купаться. Пример будет приведен для часов Aqua. В таком же корпусе встречаются и часы QQ, это подразделение Citizen.  Так вот, первым делом необходимо «раскрыть браслет», то есть сделать так, чтобы он был разделен на две половины. Это поможет беспроблемно работать с задней стороной часов, то есть демонтировать с них крышку и заменить батарейку. О том как «раскрыть» браслет можно посмотреть в статье «Как отрегулировать, укоротить ремешок на часах».
 Далее берем маленькую часовую отвертку и откручиваем крепеж.

Винты аккуратно прибираем, чтобы их не потерять. Если они пропадут, то такие вы, пожалуй, в магазине не купите.

Открываем крышку и откручиваем контакт, который удерживает батарейку. В данном случае это крепление, расположенное по диагонали.  Также прибираем винт, и отводим пластину - контакт в сторону.

Теперь извлекаем батарейку и вставляем новую.

Все собираем в обратной последовательности. В итоге выставляем время и пользуемся еще несколько лет работоспособностью наших электронных часов.

Пример замены батарейки на наручных часах для захлопывающейся крышки

Также первым делом «раскрываем» браслет часов, об этой операции мы уже рассказывали в примере выше. А затем приступаем к вскрытию часов.
 Единственное значимое различие от предыдущего варианта будет лишь в том, что крышка снимается по-другому.  Она словно крышка на банке с солениями, держится за счет натяга между корпусом и самой крышкой, при этом между ними стоит уплотнение, которое как раз и создает натяг. Обычно это уплотнительное кольцо из пластмассы. Итак, поддеваем край крышки с помощью ножа или чего-то похожего на лезвие ножа и пытаемся отвести в сторону.

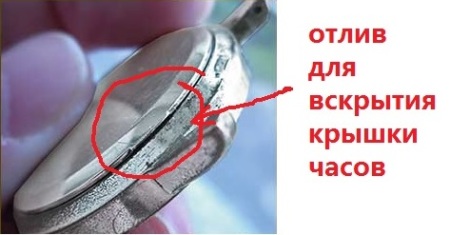

На некоторых крышках есть специальный отлив, который поможет лучше зацепиться за крышку, но такая конструктивная особенность встречается не везде.

После можно поддеть и извлечь батарейку.

Если вам будут мешать элементы, вроде пластиковой вставки, которая является к тому же и буфером от ударов механизма. То ее можно извлечь, при этом не забудьте ее установить на место при сборке часов.

При обратной сборке часов может возникнуть единственная проблема.

Так как крышка установлена с натягом, то чтобы ее поставить на место, как раз и необходимо будет его обеспечить. При этом крышка словно захлопнется, от приложенного усилия. Иногда для этого вполне хватает пальцев рук и не более того. Но если вам попались «вредные» часы, то крышку придется давить до последнего, при этом важно не повредить стекло, особенно если оно сферическое, а тем более если это еще и плексиглас.

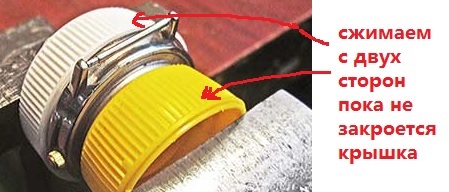

В этом случае для часов можно придумать несложное устройства, из двух пробок. Скажем пробок от газировки. Укладываем часы таким образом, чтобы они самоцентрировались, при этом усилие распределялось равномерно. После соблюдения этих условий можно будет надавать на часы до полного захлопывания крышки.

Теперь также осталось выставить время и использовать часы еще несколько лет.

Пример замены батарейки на наручных часах для откручивающейся крышки

Не забываем, как и в предыдущих двух случаях «раскрыть» браслет, чтобы он не мешал снимать крышку и менять батарейку. Так как крышка откручивающаяся, то само собой по логике вещей ее  необходимо будет открутить. Крышка всегда откручивается против часовой стрелки. Исключения нам не встречались. Лучше всего использовать специализированный инструмент, вроде разводного настраиваемого ключа.

Но такой ключ может быть не у всех. Поэтому предлагаем воспользоваться сподручными способами. Скажем замечательно может подойти штангенциркуль, это самый лучший вариант из сподручных средств.

Если его нет, то пробуйте пинцетом или пассатижами с длинными губками. Сразу заметим, что в этом случае вероятность поцарапать крышку часов увеличивается многократно.

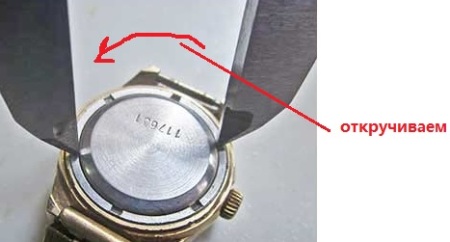

Дело в том, что отсутствие жесткой фиксации между опорными точками, через которые прилагается сила к крышке для откручивания, провоцируют скатывание, а значит и предполагают неприятный исход с появлением царапин. Итак, лучший вариант это либо специализированный ключ, либо штангенциркуль.
 Удерживаем корпус часов в ладони и откручиваем крышку.
Далее все по накатанной. При необходимости откручиваем внутренний крепеж батарейки и извлекаем ее. При обратной сборке крышку устанавливаем и закручиваем вначале от руки, а затем создаем натяг в резьбе с помощью того инструмента, с помощью которого откручивали. Не стоит перетягивать крышку. Каких либо усилий она воспринимать не будет, единственная задача, это создать герметичность, которая опять же обеспечивается в большинстве случае за счет мягкого штатного уплотнения.

Напряжение батарейки для наручных часов (1,5 – 3 вольта) и возможные аналоги

 При рассмотрении всех вышеперечисленных случаев, мы быстро проскакивали момент с заменой батарейки, предполагая по умолчанию, что она у нас есть в наличии. На самом деле о том, какая батарейка в часах, порой узнаешь только тогда, когда вскрываешь их. Ладно если у вас еще есть инструкция от часов, где можно словно в подсказке взглянуть на тип батарейки. Если же такой инструкции нет, то поиски батарейки начинаются после вскрытия крышки.
 Батарейки для наручных часов делятся по следующим критериям, это напряжение и типоразмер. Использовать похожую внешне батарейку, но с другим рабочим напряжением нельзя.  Вы можете просто напросто сжечь микросхему. Так в природе есть батарейки на напряжение 1,5 и 3 вольта, обращайте на это внимание.
 На самом деле, не смотря на все препоны, существуют и аналоги, которые будут ничуть не хуже той самой батарейки, которая у вас стояла в часах ранее. Для того чтобы выяснить применяемость, достаточно взглянуть в справочную таблицу – «Таблица взаимозаменяемости батареек для наручных часов».
 Если у вас есть выбор, то мы бы вам порекомендовали такие бренды как: Renata, Seiko. Эти бренды позволят вам долго впоследствии не задумываться о возвращении к той самой операции, про которую мы уже написали столь значительный материал в нашей статье и потратили на то кучу времени, а вот вашего затраченного времени уйдет возможно и того больше.

Особенности электронных часов указывающих на необходимость замены батарейки

Когда элемент питания, а для обывателя батарейка или аккумулятор будут садиться, то за этим можно будет наблюдать визуально. Так на ЖКИ экране часов символы станут менее четкими, иногда словно полупрозрачными. Подсветка будет работать также не в «полный свет». Если это стрелочные часы, то возможно проскакивание стрелки не на 1 деление, а через несколько. Такая функция есть у часов Seiko (end of life). Вот пример таких часов.

В конце концов, признаком того, что батарейка подсела будет отставание часов, но это опять же характерно только для электромеханических экземпляров.
 Если вы извлекли батарейку из корпуса наручных часов, то можно ее проверить с помощью мультиметра – универсального измерительного прибора. Так 1,5 вольтные батарейки могут работать до понижения напряжения в некоторых случаях до 0,5-0,7 вольта.  Но падение напряжение на элементе питания даже на 30 процентов, то есть до 1 вольта, уже указывает на то, что он подлежит замене.
 Здесь необходимо заметить и о другой стороне медали. Если вы установите новую батарейку, то  в этом случае возможен вариант, когда часы начнут спешить. Это вполне вероятно для старых часов, и здесь дело даже не в батарейке, а в том, что со временем кварц изнашивается. Под кварцем мы подразумеваем радиодеталь, которая начинает выдавать чуть завышенное количество импульсов на микросхему. В итоге, часы спешат. Некоторые из электронных часов даже имеют опцию калибровки, позволяющую производить корректировку хода часов. Но это крайне редкая опция.

Условия влияющие на качество замены батарейки часов и их последующую эксплуатацию

При замене батарейки в часах необходимо обратить внимание на несколько факторов. Во-первых, используйте белую бумагу как подложку, на ней проще будет увидеть болтики, мелкий крепеж и тому подобные элементы, которые будут извлечены из часов, во время замены батарейки. Это не позволит их потерять. Соответственно освещение должно быть хорошим, чтобы все видеть.
 Второе, используйте консистентную смазку. Скажем литол, для нанесения его на уплотнения крышки. Это позволит обеспечить более высокую герметичность,  водо- и пыле- защищенность. При этом ни в коем случае не наносите его на механизм.
 Третье, будьте внимательны и аккуратны. Ведь одним неловким и неумелым движением можно испортить все, механизм или электрическую плату. В итоге, замена батарейки приведет к поломке самих часов.

Видео о замене батарейки в электронных наручных часах (Casio, Citizen, Seiko, Orient)

Подводя итог о замене батарейки в электронных наручных часах (Casio, Citizen, Seiko, Orient)

 Делая заключение по такому вроде как простому процессу, как замена батарейки в наручных часах, необходимо соотнести все риски, ваши умения, наличие инструмента и альтернативу воспользоваться услугами мастера. Да, если у вас есть набор отверток, штангенциркуль в случае с откручивающейся крышкой, а также удобное рабочее место, где вы сможете расположиться и не спеша все сделать, то ваши шансы на успех достаточно высокие. В этом случае вполне стоит попробовать поменять батарейку самому.
 Если не уверены в своих силах, либо на настоящий момент испытываете проблемы с наличием какого-либо инструмента, то лучше доверьте замену батарейки в часах мастеру - часовщику. В этом случае будет с кого спросить, в случае неудачи. Но мы думаем до этого дело не дойдет, так как замена батарейки это чуть ли не самая распространенная сервисная услуга, связанная с часами. Разве что чаще приходят с тем, чтобы укоротить длину браслета на часах.
