Музыка в нашей жизни занимает особое место, без нее вроде как можно прожить, но не хотелось бы. Она окружает нас всюду: из телевизора, музыкального центра, из телефона, из плеера.  Ну, и конечно сопровождает нас в дороге, в нашей машине. Можно сказать, музыка преследует нас, и мы этому не сопротивляемся, даже наоборот – желаем, чтобы она всегда была с нами!  Если со стационарными и мобильными источниками музыки вроде все понятно, включай в сеть или вставляй батарейки и слушай, то вот с магнитолой для машины все несколько сложнее. Здесь есть множество контактов, которые мы должны должным образом соединить, чтобы все-таки «выдавить» из нашего устройства те самые удивительные мелодичные звуки, ради которых собственно все и затевалось. Итак, в нашей статье мы и расскажем о том, какую магнитолу стоит подобрать для установки в вашем случае, как ее механически установить в панель приборов, а также как электрически подключить, чтобы все корректно работало.

Подбор магнитолы под установку и подключение в машине

 Прежде всего, необходимо сказать о габаритных и присоединительных  размерах автомагнитол. Не стоит вставлять невставляемое, впихивать невпихиваемое, а еще и резать из-за этого панель приборов или вставлять накладки. Все это будет смотреться не эстетично, при этом вполне может нарушить внешний вид, а также пагубно повлиять и на часть штатных функций, совершенно не связанных с магнитолой. Так при установки «не той» магнитолы могут быть нарушены воздуховоды вентиляции, силовые элементы панели приборов…  Не выдумывайте велосипед, все уже придумали до вас, осталось лишь этим правильно воспользоваться! Так, на сегодняшний день существует три основных вида автомагнитол. Это магнитолы однодиновые, пожалуй самые распространенные. Второй вариант – двухдиновые. Третий вариант это специализированные магнитолы, под конкретную панель приборов.

(основные разновидности магнитол по типу корпуса и соответсвенно установки)

В вашем случае надо четко определиться, что надо именно вам и взять именно это. Именно тогда установка магнитолы пройдет максимально просто, и с минимальными возможными неопрятностями.  Итак, смотрим под какую размерность у вас выполнено установочное окно под магнитолу и соответственно берем магнитолу с подходящими габаритными размерами. Так однодиновые, двухдиновые и штатные  магнитолы устанавливаются обычно следующим образом.

Механическая установка магнитолы в машине

 Первоначально прорезается окно под установку рамки магнитолы. Обычно это пластиковая заглушка, часто уже с возможностью выдавить пластик под размер наиболее вероятной к установке магнитолы …

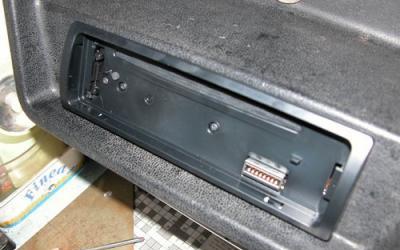

…далее устанавливается рамка из комплекта…

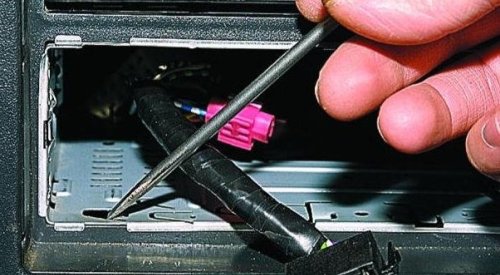

… она крепится с помощью разжимных «усов». Их можно разжать с помощью обычной отвертки. Таким образом, рамка жестко устанавливается на месте.
Именно в эту рамку потом и вставляется сама магнитола.

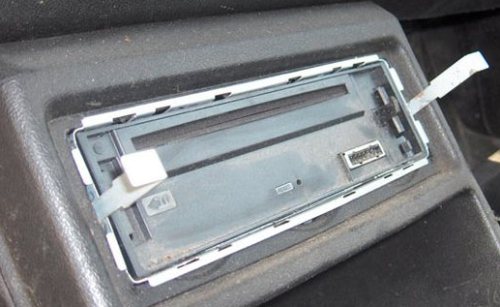

Крепиться она на защелках, то есть в рамку вы магнитолу вставляете, а вот назад ее можно извлечь лишь с помощью  специальных полосок, которые отжимают фиксаторы и позволяют извлечь магнитолу из рамки.

Обычно такие полоски входят в комплект магнитолы. У некоторых штатных магнитол это могут быть стержни отгибающие фиксаторы или другие аналогичные элементы со схожей функцией.

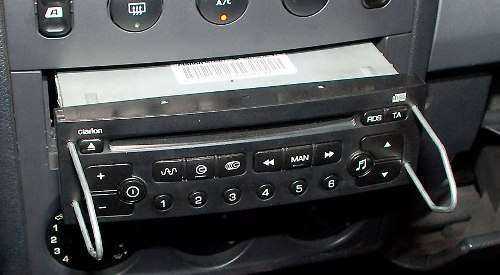

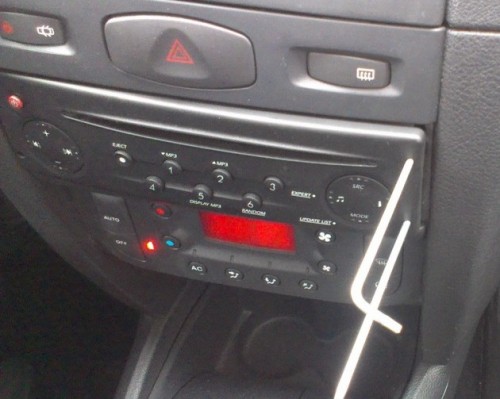

(извлечение магнитолы из ее штатного места - несколько примеров выше)

Такая конструкция предусматривает некую защиту от воришек магнитол, но скажем по совести, что мера эта малоэффективная.

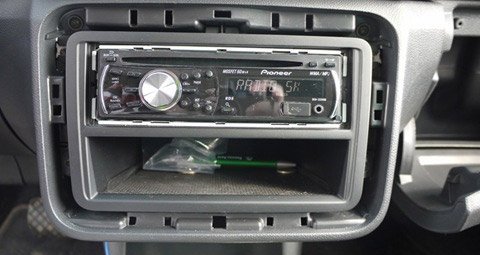

(на однодиновые магнитолы, после ее установки в панель приборов, также устанавливается декоративная рамка)

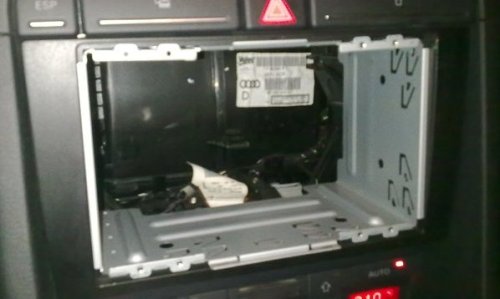

 Штатные магнитолы в машинах обычно крепятся с помощью банального крепежа, который спрятан под декоративной рамкой на панели приборов. То есть их установка и снятие сводится к тому, чтобы демонтировать рамку, закрепить с помощью винтов через кронштейны магнитолы и установить декоративную рамку на место.

(пример крепления одной из штатных аудиоустройств)

 Теперь, когда с механической подготовкой при установке магнитолы все понятно и предопределенно, изучим вопрос подключения магнитолы к электрическим коммуникациям в машине.

Электрические подключения магнитолы в машине

 Хорошо если ваша машина имеет аудиоподготовку. Фактически это уже проброшенная проводка для питания магнитолы, аудиопровода до динамиков, и провод от гнезда антенны на магнитоле, до самой антенны. Именно такая аудиоподготовка может значительно упростить ваш процесс установки магнитолы. А если нет, то все придется делать самим, то есть пробрасывать провода и подключать их к штекерам из комплекта магнитолы. Заметьте, здесь мы упомянули,  что вам придется делать это самим, то есть в случае с аудиоподготовкой вам этого делать не надо, так как такая подготовка подразумевает, в том числе, и подключение стандартных для большинства магнитол штекеров. Штекеры эти также именуются как контакты ISO. Всего их два и по форме они идентичны, а по цвету различны. Один коричневый (секция Б), этот штекер предназначен для подключения акустики в машине, а второй светлый или черный (секция А). Такой штекер отвечает за питание магнитолы и ее сервисные функции.

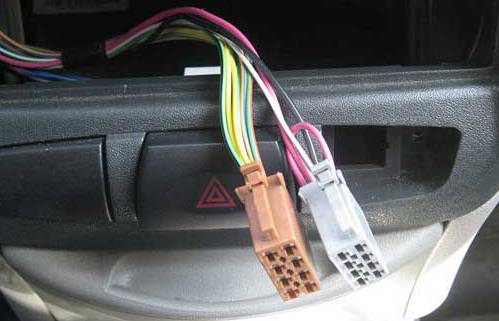

(наиболее распространенные штекеры ISO для подключения магнитолы)

 Если даже магнитола не имеет на своей задней панели контакты для колодок ISO, то все равно в ее комплекте идут переходники от ее уникальных контактов, на контакты ISO , про которые мы только что упоминали. В итоге, ее подключение осуществляется следующим образом.  Вначале переходник включается в магнитолу, а потом с помощью этого самого переходника подключается к проводке аудиоподготовки с контактами ISO.

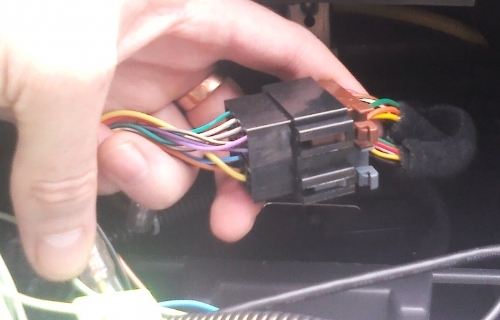

(использование переходника)

 Почему мы так акцентируем ваше внимание на контактах ISO? Да потому, что в случае установки и правильного подключения таких контактов вы решите сразу массу проблем. Вам легко будет подключить практически любую покупную магнитолу. Поменять одну магнитолу на другую – нет ничего проще! Фактически извлекаем штекеры из одной магнитолы, вставляем их в другую магнитолу , вот и вся перестановка - подключение. Именно поэтому мы вам настоятельно рекомендуем смонтировать такие колодки ISO. Это будет гарантией дальнейшей беспроблемной эксплуатации аудиоустройств в машине. Колодки ISO можно купить отдельно от магнитолы, это в том случае, если магнитола вам досталась уже б/у и без таких колодок в комплекте. Итак, подключаем контакты ISO. А подключаются они следующим образом, согласно схеме распиновки проводов ниже…

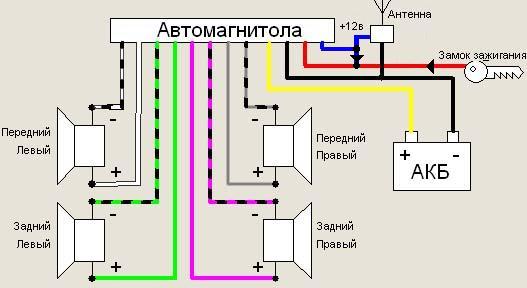

Если это подключение представить электросхемой, то это будет выглядеть примерно так...

 Для штатных магнитол о подключении электрических соединений можно лишь говорить на основании знания электросхемы автомашины, так как в зависимости от  производителя здесь нет универсального решения какой цвет провода за какую функцию отвечает. Именно поэтому рекомендаций на это счет мы вам не дадим.

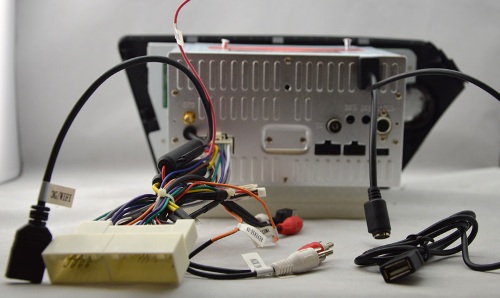

(свои уникальные штекеры и цвета проводов для штатного устройства)

Как и где прокладывать провода мы вас настойчиво учить не будем, а лишь дадим несколько полезных рекомендаций, которые возможно вам помогут/

Как протягивать провода для подключения машины магнитолы в машине

 Первое что касается питания магнитолы. Здесь идеальным вариантом будет прокинуть провода прямо от аккумулятора, чтобы не задействовать электрические цепи автомобиля, тем самым не зависеть от них и не нагружать их потребляемой мощностью от магнитолы.  Сечение питающего провода порядка 1-1,5 мм для питания магнитолы вполне хватит, большее сечение можно выбрать лишь ради повышенной механической надежности провода, чтобы не оборвать его, а не ради целесообразности, по критерию тока питания магнитолы.
 Далее по аудиопроводам. Здесь лучше приобрести специализированные провода. Цена их будет не намного дороже обычных электротехнических проводов, но пропускная способность и сопротивление для воспроизводимых частот будет значительно лучше. Аудиопровода лучше протягивать под порогами, они и снимаются максимально просто, и добраться туда потом проще всего. В двери провода протягиваются через пыльники в которых уже проложены провода на электропакет.
  Провод для антенны лучше брать высокоомный 75 Ом на метр, экранированный (специализированный антенный кабель). Именно такой провод сохранит принятый сигнал идущий от антенны на входное гнездо магнитолы.

Возможные вопросы (проблемы) при подключении магнитолы

 Вот в принципе и все. Если вы будете соблюдать все вышеприведенные рекомендации, то магнитолу вы точно подключите, но как она у вас будет работать это уже второй вопрос, о котором мы сейчас и поговорим.

 Первая проблема, с которой могут столкнуться автолюбители это мигание экрана магнитолы при включении максимальной громкости. Причины здесь может быть две. Первая у вас подсевший или недостаточно мощный аккумулятор. Вторая причина это недостаточно мощный стабилизатор напряжения в самой магнитоле. Не стоит искать причину в тонких проводах питания, это скорее всего не тот вариант. Если это аккумулятор, то можно поставить на питание магнитолы  дополнительный конденсатор, такие продаются для подключения к сабвуферам. Если же дело в магнитоле, то здесь что-либо переподключать бесполезно.

 Второй вариант проблемной работы магнитолы это звук. Звук может быть довольно низкого качества, то есть с искаженным тембральным балансом. Обычно это завышенные средние и высокие частоты и низкий уровень низких. Этот недостаток можно отнести к схемотехнике самой магнитолы, то есть к низкому качеству самого устройства. Также стоит обратить внимание на качество акустики (динамиков). Изменить что- либо подключением в этом случае не удастся. Аудиопровода хотя и способны изменить такую «картину», но не кардинально. Здесь рекомендация одна – покупайте уже известные и проверенные бренды (Alpine, Pioneer, Sony, Kenwood)

 Отдельно хотелось бы сказать о желтом проводе питания, который является питающим для памяти магнитолы, в момент режима ожидания. Если у вас слабый аккумулятор или же опять аппарат низкого качества, то в этом случае магнитола способна «высосать» ваш аккумулятор. Наиболее действенным вариантом в этом случае будет установка дополнительного выключателя на данный провод. Единственным недостатком при этом варианте решении проблемы станет то, что все настройки будут сбрасываться. Их придется выставлять вновь при каждом последующем включении магнитолы.

Если у вас более чем 4 динамика используемых в салоне, то их лучше подключать последовательно к уже установленным, чтобы исключить перегрузку и риск выхода из строя устройства. Звук будет чуть тише, но зато это будет более надежно, чем параллельное подключение динамиков.

Конечно, при установке и подключении магнитолы у вас могут возникнуть и другие проблемы, коих может быть великое множество, тем не менее, об основных постулатах мы вам все же уже рассказали.
