Сталкиваясь с западной кабельной продукцией можно встретить аббревиатуру AWG (American wire guide). Ее можно перевести как некий американский типоряд (калибр) для проводов. По сути это принятое и вполне привычное для Америки обозначение сечения провода. Если у нас провода обычно маркируются исходя из сечения проводника в мм2, то здесь маркировка производится относительно того условного типоряда. Давайте попробуем разобраться, что он обозначает и как его соотнести с сечением проводов, к которому мы привыкли.

Откуда взялся типоряд AWG (American wire guide)

Единственное правдивое объяснение, которое мне удалось найти, такое. По мере того, когда медные провода получали путем протяжки через матрицу, каждая последующая протяжка добавляла одно показание к калибру AWG. То есть первоначально существовал  AWG1, если его протянуть один раз, то получится AWG2 и так далее. В итоге, самый толстый провод это был AWG1, сейчас уже AWG 4/0 (0000), а все остальные меньше его на столько пропорций, насколько раз условно больше этот провод протянули через матрицу.

Зависимость маркировки AWG (American wire guide) от цифры к цифре

Здесь надо сказать, что увеличения типоряда от числу к числу, не линейно пропорциональны к увеличению сечения провода. Это вполне объяснимо. Ведь по сути каждое последующее значение задавалось не исходя из характеристик провода по току, а зависело от технологического оборудования, через которое тянулся провод.
 Здесь даже можно заметить, что зависимость диаметра от конкретного числа стандарта AWG (American wire guide) представляется в логарифмической зависимости, а значит простым прибавление какого-то показателя к предыдущему не обойтись.

Формула для расчета калибра (числа) AWG (American wire guide) исходя из диаметра провода в мм или дюймах.



Где,
n- число AWG (American wire guide);
dn – имеющийся диаметр, который мы хотим «подогнать» под число стандарта AWG (American wire guide)

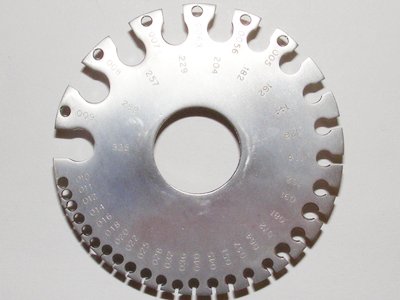

Также определить числовое значение по стандарту AWG (American wire guide) можно используя вот такой калибр.

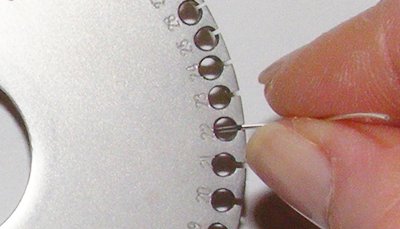

Берем провод, вставляем его отверстие в калибре и пытаемся вывести наружу. Если он прошел, то пробуем его на числе выше по показанию. Последнее число на калибре, в которое прошел провод и будет искомым нами числом, то есть числом по стандарту AWG (American wire guide).

Где и как применяется стандарт AWG (American wire guide)

Стандарт широко распространен в Америке, что само собой разумеющееся. Также в Японии, которая переняла его и часто маркирует свои провода исходя из него.
 Важно заметить, что маркировка проводов по стандарту AWG (American wire guide) может быть как для электрических, то есть для проводки, так и для проводов используемых в передаче цифровых данных, либо аудиосигнала. Здесь разделения нет.

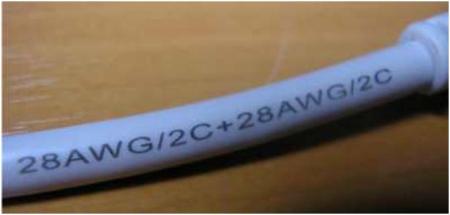

Пример маркировки кабельной продукции по стандарту AWG (American wire guide)

Таблица перевода калибра (числа) AWG (American wire guide) в диаметр провода и в его сечение

AWG Диаметр Количество витков Площадь Сопротивление
медной жилы
Допустимая токовая нагрузка медной жилы с изоляцией при 60/75/90 °C(A) Примерный
метрический витой
эквивалент
Ток плавления
(медь)
дюймы мм в дюйме в см мил мм2 (Ом/км)
(мОм/м)
Ом/кфут
(мОм/фут)
по
Прису
(~10с)
по
Ондердонку
(1с)
0000 (4/0) 0,4600 11,684 2,17 0,856 212 107 0,1608 0,04901 195 / 230 / 260     31 kA
000 (3/0) 0,4096 10,404 2,44 0,961 168 85,0 0,2028 0,06180 165 / 200 / 225     24,5 kA
00 (2/0) 0,3648 9,266 2,74 1,08 133 67,4 0,2557 0,07793 145 / 175 / 195     19,5 kA
0 (1/0) 0,3249 8,252 3,08 1,21 106 53,5 0,3224 0,09827 125 / 150 / 170   1,9 kA 15,5 kA
1 0,2893 7,348 3,46 1,36 83,7 42,4 0,4066 0,1239 110 / 130 / 150   1,6 kA 12 kA
2 0,2576 6,544 3,88 1,53 66,4 33,6 0,5127 0,1563 95 / 115 / 130   1,3 kA 9,7 kA
3 0,2294 5,827 4,36 1,72 52,6 26,7 0,6465 0,1970 85 / 100 / 110 196/0,4 1,1 kA 7,7 kA
4 0,2043 5,189 4,89 1,93 41,7 21,2 0,8152 0,2485 70 / 85 / 95   946 A 6,1 kA
5 0,1819 4,621 5,50 2,16 33,1 16,8 1,028 0,3133   126/0,4 795 A 4,8 kA
6 0,1620 4,115 6,17 2,43 26,3 13,3 1,296 0,3951 55 / 65 / 75   668 A 3,8 kA
7 0,1443 3,665 6,93 2,73 20,8 10,5 1,634 0,4982   80/0,4 561 A 3 kA
8 0,1285 3,264 7,78 3,06 16,5 8,37 2,061 0,6282 40 / 50 / 55   472 A 2,4 kA
9 0,1144 2,906 8,74 3,44 13,1 6,63 2,599 0,7921   84/0,3 396 A 1,9 kA
10 0,1019 2,588 9,81 3,86 10,4 5,26 3,277 0,9989 30 / 35 / 40 333 A 1,5 kA
11 0,0907 2,305 11,0 4,34 8,23 4,17 4,132 1,260   56/0,3 280 A 1,2 kA
12 0,0808 2,053 12,4 4,87 6,53 3,31 5,211 1,588 25 / 25 / 30   235A 955 A
13 0,0720 1,828 13,9 5,47 5,18 2,62 6,571 2,003   50/0,25 198 A 758 A
14 0,0641 1,628 15,6 6,14 4,11 2,08 8,286 2,525 20 / 20 / 25   166 A 601 A
15 0,0571 1,450 17,5 6,90 3,26 1,65 10,45 3,184   30/0,25 140 A 477 A
16 0,0508 1,291 19,7 7,75 2,58 1,31 13,17 4,016 15/ 16/ 18 117 A 377 A
17 0,0453 1,150 22,1 8,70 2,05 1,04 16,61 5,064   32/0,2 99 A 300 A
18 0,0403 1,024 24,8 9,77 1,62 0,823 20,95 6,385 10 / 14 / 16 24/0,2 83 A 237A
19 0,0359 0,912 27,9 11,0 1,29 0,653 26,42 8,051   70 A 189 A
20 0,0320 0,812 31,3 12,3 1,02 0,518 33,31 10,15 5 / 11 /— 16/0,2 58,5 A 149 A
21 0,0285 0,723 35,1 13,8 0,810 0,410 42,00 12,80   13/0,2 49 A 119 A
22 0,0253 0,644 39,5 15,5 0,642 0,326 52,96 16,14 4,5 / 7 /— 7/0,25 41 A 94 A
23 0,0226 0,573 44,3 17,4 0,509 0,258 66,79 20,36     35 A 74 A
24 0,0201 0,511 49,7 19,6 0,404 0,205 84,22 25,67 2,1 /3,5 /— 1/0,5, 7/0,2, 30/0,1 29 A 59 A
25 0,0179 0,455 55,9 22,0 0,320 0,162 106,2 32,37     24 A 47 A
26 0,0159 0,405 62,7 24,7 0,254 0,129 133,9 40,81 1,3 / 2,2 /— 7/0,15 20 A 37 A
27 0,0142 0,361 70,4 27,7 0,202 0,102 168,9 51,47
28 0,0126 0,321 79,1 31,1 0,160 0,0810 212,9 64,90 0,83 / 1,4 /—
29 0,0113 0,286 88,8 35,0 0,127 0,0642 268,5 81,84
30 0,0100 0,255 99,7 39,3 0,101 0,0509 338,6 103,2 0,52 / 0,86 /— 1/0,25, 7/0,1
31 0,00893 0,227 112 44,1 0,0797 0,0404 426,9 130,1
32 0,00795 0,202 126 49,5 0,0632 0,0320 538,3 164,1 0,32 / 0,53 /— 1/0,2, 7/0,08
33 0,00708 0,180 141 55,6 0,0501 0,0254 678,8 206,9
34 0,00630 0,160 159 62,4 0,0398 0,0201 856,0 260,9 0,18 / 0,3 /—
35 0,00561 0,143 178 70,1 0,0315 0,0160 1079 329,0
36 0,00500 0,127 200 78,7 0,0250 0,0127 1361 414,8
37 0,00445 0,113 225 88,4 0,0198 0,0100 1716 523,1
38 0,00397 0,101 252 99,3 0,0157 0,00797 2164 659,6
39 0,00353 0,0897 283 111 0,0125 0,00632 2729 831,8
40 0,00314 0,0799 318 125 0,00989 0,00501 3441 1049

В таблице приведена токовая зависимость от типоряда. Надо помнить, что  она зависит не только от сечения, но и от материала, от количества проводков в проводе, от применяемых покрытий. В нашем случае это медь!

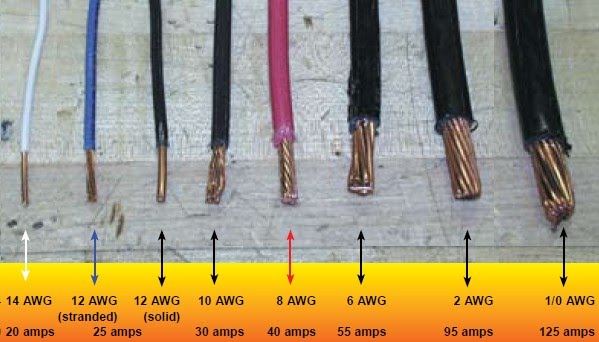

Примеры проводов по стандарту AWG (American wire guide)

Подводя итог о AWG (American wire guide)

Не смотря на то, насколько нам удобно или неудобно данное обозначение, мы вряд ли сможем что-то изменить. Стандарт этот вполне прижившийся на западе. А значит, нам лишь остается сопоставлять с уже привычным нам сечением провода, чтобы хоть как то сопоставить привычное с имеющимся. Смотрите также статью "Маркировка кабеля".
