Простая кухонная плита имеет размер в плане 510*890мм. Трехканальный  однооборотный отопительный щиток с преимущественно нижним обогревом имеет размер в плане 890*380мм, высота его при 32 рядах кладки и средней толщине швов 5 мм – 2240 мм.

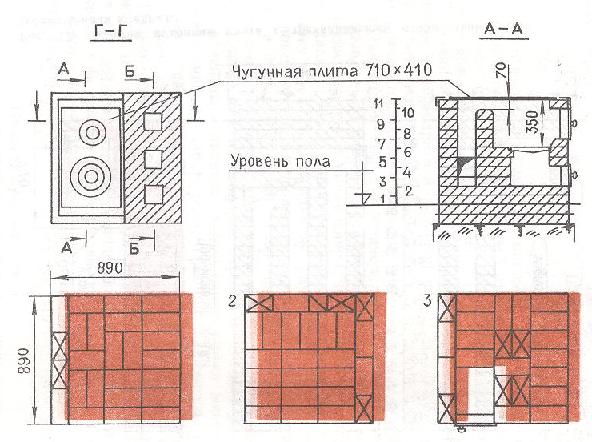

 На рисунке ниже представлены рабочие чертежи совмещенной кладки при варианте подсоединения кухонной плиты к отопительному щитку со стороны широкой плоскости щитка. Расход материалов и печных приборов дается в таблице.

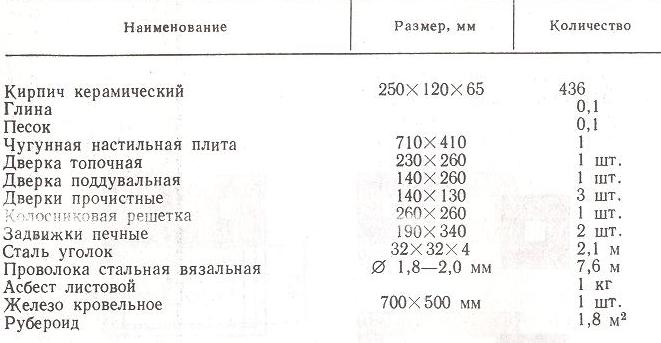

 Таблица 1 Спецификация необходимого материала и изделий для кладки плиты с щитком

Простая кухонная плита с трехканальным отопительным щитком – совмещенная кладка

 При использовании кухонной плиты в теплое время открывается задвижка «летнего» хода, дымовые газы, минуя отопительный щиток, уйдут в дымовую трубу – щиток не будет нагреваться. В качестве топлива можно использовать как дрова, так и уголь

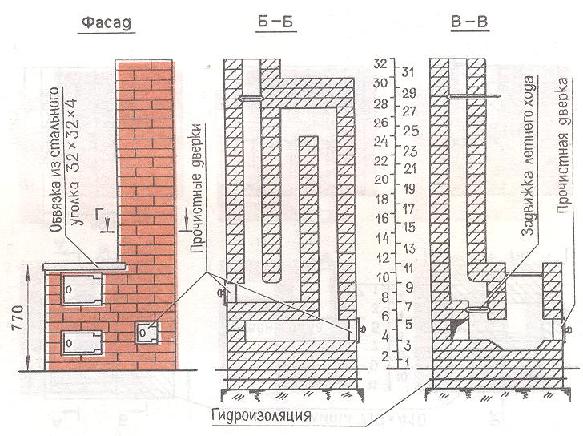

Габариты и внешний вид кухонной плиты с отопительным щитком

Простая кухонная плита с трехканальным отопительным щитком – совмещенная кладка

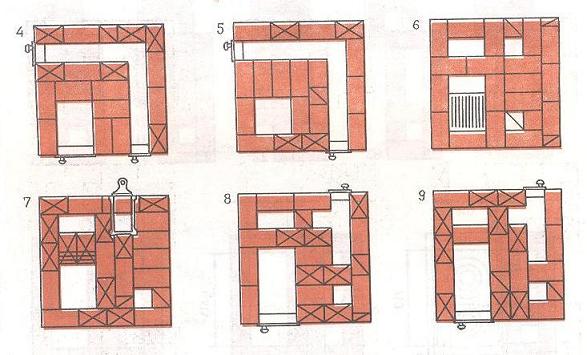

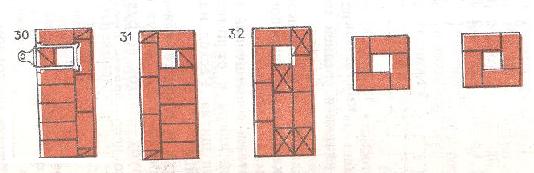

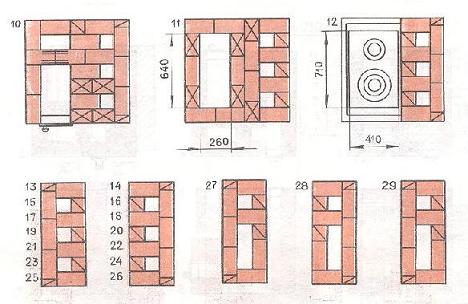

Далее идет документация порядовой кладки для кухонной плиты с отопительным щитком.

Простая кухонная плита с трехканальным отопительным щитком – совмещенная кладка

 Простая кухонная плита с трехканальным отопительным щитком – совмещенная кладка



Простая кухонная плита с трехканальным отопительным щитком – совмещенная кладка

Простая кухонная плита с трехканальным отопительным щитком – совмещенная кладка
