Принцип поддержания температуры нагревательного элемента в электрических плитах может быть реализован по разному. В первую очередь это зависит от самого нагревательного элемента, будь то элемент в металлическом, чугунном корпусе или нагревательные элементы встроенные в корпус стеклянной поверхности, так называемая стеклокерамика.
Что относительно металлических нагревательных элементов, то они часто имеют несколько независимых нагревательных нитей внутри себя и само собой регулировка мощности такого элемента производится путем подключения / отключения количества спиралей.
Однако есть и другой принцип поддержания температуры нагревательного элемента, когда он периодически то включается, то выключается. Все дело в том, что у таких элементов одна спираль и только такой алгоритм работы может обеспечить условно один уровень температуры.
Само включение отключение осуществляется за счет так называемого регулятора мощности. В нем встроен биметаллический выключатель, который при перегреве отключает питание конфорки, а при охлаждении снова включает ее. Так и происходит регулировка уровня нагрева.
Собственно такой регулятор мощности является одной из тех деталей, которая может выйти из строя и которая может попасть под замену. При этом само собой потребуется схема для подключения такого регулятора с его техническими характеристиками. Именно этому и будет посвящена моя статья.

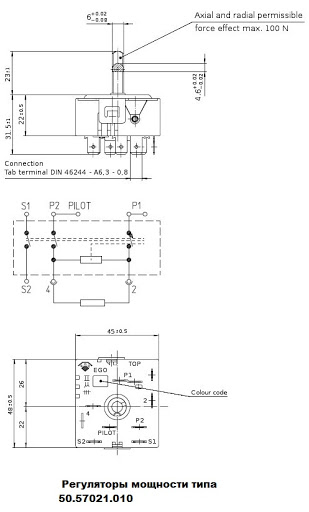

Схема подключения регулятора мощности EGO 50.57021.010

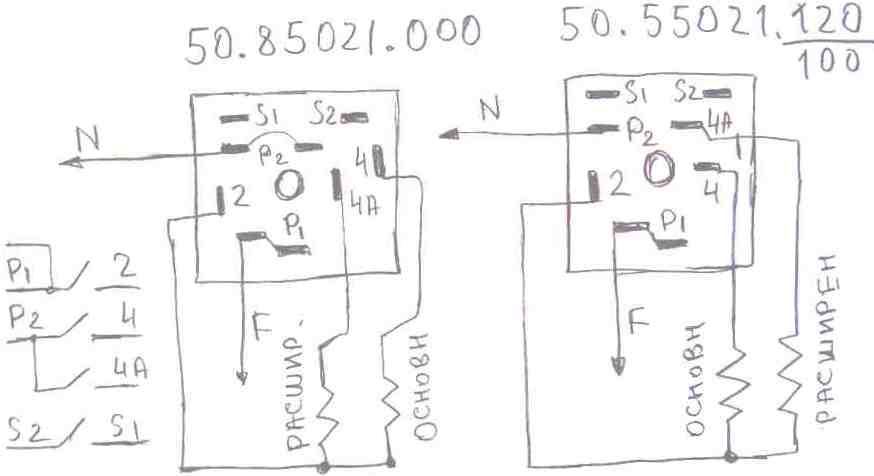

* - Далее схема для регулятора мощности имеющего возможность регулировать две цепи по тому же принципу. Само собой маркировка несколько другая. Имеет уже на корпусе не 8, а 9 ножек!
Принцип работы регулятора мощности для стеклокерамических плит
Из схемы видно, что к выводу 2 и 4 подключена не только нагрузка, но и термореле, которое при перегреве отключает и себя и нагрузку, тем самым регулируя нагрев конфорки. То есть нагрузку подключаем к 2 и 4 выводу, индикацию работы плиты к S1 и S2.
Регулятор мощности EGO 50.57021.010
- для стеклокерамических поверхностей
Технические характеристики:
переключающая мощность: 13 А
диаметр оси: 6x4,6 мм
длина оси: 23 мм
резьба крепления: M4
энергитический допуск: 6 - 100 %
контакты: 230В 13A - температура 125°C
двустороннее вращение
для стеклокерамических поверхностей
Альтернативные коды (обозначения):
405611100089 - ALBA
0A2482 - ALPENINOX
055016 - ALPENINOX
026861 - ALPENINOX
005270 - ALPENINOX
0C1605 - ALPENINOX
0K8611 - ALPENINOX
6205406501 - AMBACH
32Z0170 - ANGELO PO
32Z0171 - ANGELO PO
163900005 - ARCELIK BEKO
41853400180 - BARON
853400010 - BARON
853310063 - BARON
6A049320 - BARON
826630140 - BARON
05057021010 - BARTSCHER
24114800 - BERTO'S
M00317558 - BOMPANI
72113E - BONNET
1800602 - BONNET
301200 - BONNET
09020004 - CB
63.7.0601 - CF CENEDESE
09099A - CHARVET
EMPUAH00 - COVEN
9107 - DIHR
30102 - DIHR
91031 - DOSILET
400007050 - DOSILET
K002B42045 - EDESA
5057011000 - EGO
5057021010 - EGO
5017011000 - EGO
5017021000 - EGO
5037011000 - EGO
5037021000 - EGO
3150788234 - ELECTROLUX
50281418009 - ELECTROLUX
026861 - ELECTROLUX PROFESSIONAL
005270 - ELECTROLUX PROFESSIONAL
0A2482 - ELECTROLUX PROFESSIONAL
055016 - ELECTROLUX PROFESSIONAL
0C1605 - ELECTROLUX PROFESSIONAL
0K8611 - ELECTROLUX PROFESSIONAL
8C0297 - EMMEPI
E11110001 - EMMEPI
809397 - EMMEPI
808020 - EMMEPI
539205 - ERRE 2
6031023 - EURAST
96031023 - EURAST
K002B42045 - FAGOR
S333001000 - FAGOR
12024522 - FAGOR
75X1764 - FAGOR BRANDT
77X3797 - FAGOR BRANDT
71X7083 - FAGOR BRANDT
4.0.130.0009 - FIAMMA RST
CO4875 - FIMAR
CO1953 - FIMAR
05050204750 - FOEMM
539205 - GICO
539206 - GICO
539209 - GICO
SIM123 - GIERRE
5010063 - GIGA
X44400 - GIGA
6031020 - GIORIK
6031023 - GIORIK
6031024 - GIORIK
HAKA
301200 - HOBART
A45600 - ILVE
C00037056 - INDESIT
C00314627 - INDESIT
C00492938 - INDESIT
C2192-00 - INOXTREND
0101250 - KELVIN
KING
9107 - KROMO
30102 - KROMO
540548 - KÜPPERSBUSCH
183236 - KÜPPERSBUSCH
183149 - KÜPPERSBUSCH
183150 - KÜPPERSBUSCH
50304011 - LAINOX
MACM293900 - LAINOX
LA65080250 - LAINOX
LAR65080250 - LAINOX
R65080250 - LAINOX
R50304011 - LAINOX
LOHBERGER
537020100 - LOTUS
537013300 - LOTUS
537021500 - LOTUS
_07931 - LOTUS
_02390 - LOTUS
CM189600 - MARENO
MACM189600 - MARENO
LA65080250 - MARENO
426710 - MARENO
1037035310 - MARENO
1037108713 - MARENO
9107 - METOS
6A049320 - METOS
30102 - METOS
203160 - MKN
661.101.00 - MODULAR
M564010400 - MODULAR
RRC2192-00 - MODULAR
A34100700 - MODULINE
34100700 - MODULINE
PD412J - NAYATI
6A049320 - OLIS
314544 - PALUX
33063301 - RIEBER
RINALDI SUPERFORNI
8900215 - ROKA
A04006 - ROLLER GRILL
RX94812641 - ROSINOX
32Z0170 - SAGI
32Z0171 - SAGI
6503625 - SAMMIC
4.0.130.0009 - SAMMIC
CM293900 - SILKO
CM189600 - SILKO
MACM293900 - SILKO
LAR6508025 - SILKO
0108203 - SILKO
0105171 - SILKO
1037108713 - SILKO
3.11260060130 - SILTAL-IAR
IB5256500 - SIRMAN
ATHD073010 - SIRMAN
IGS445SF - SIRMAN
816810066 - SMEG
P82SO - LYMAC
RC00937000 - TECNOINOX
RCK6031023 - TECNOINOX
RC00006501 - TECNOINOX
RC00012000 - TECNOINOX
72113E - THIRODE
1800602 - THIRODE
301200 - THIRODE
341141 - UBERT
07160001 - UNIVERSAL
483286000399 - WHIRLPOOL
481227328267 - WHIRLPOOL
481227338086 - WHIRLPOOL
771985003070 - WHIRLPOOL
202482 - WHIRLPOOL
271605 - WHIRLPOOL
248611 - WHIRLPOOL
482000022605 - WHIRLPOOL
481927328279 - WHIRLPOOL
481927338086 - WHIRLPOOL
483286008224 - WHIRLPOOL
TERM0014 - ZANOLLI
TERM0050 - ZANOLLI
0A2482 - ZANUSSI
055016 - ZANUSSI
026861 - ZANUSSI
005270 - ZANUSSI
0C1605 - ZANUSSI
0K8611 - ZANUSSI
